飞机襟翼侧肋结构件三维设计

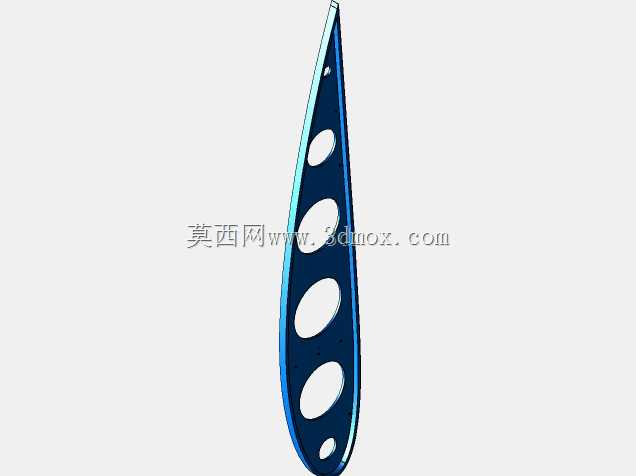

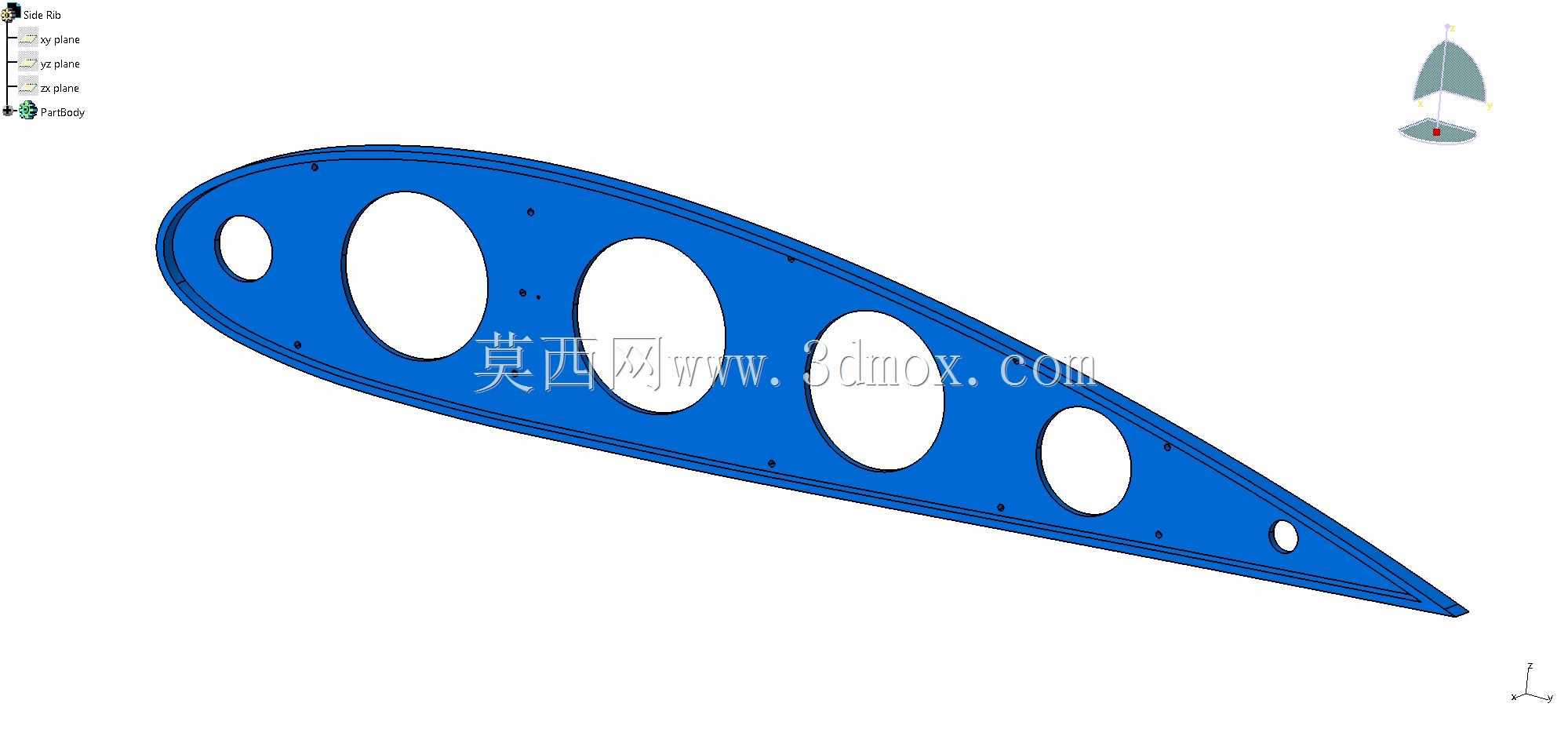

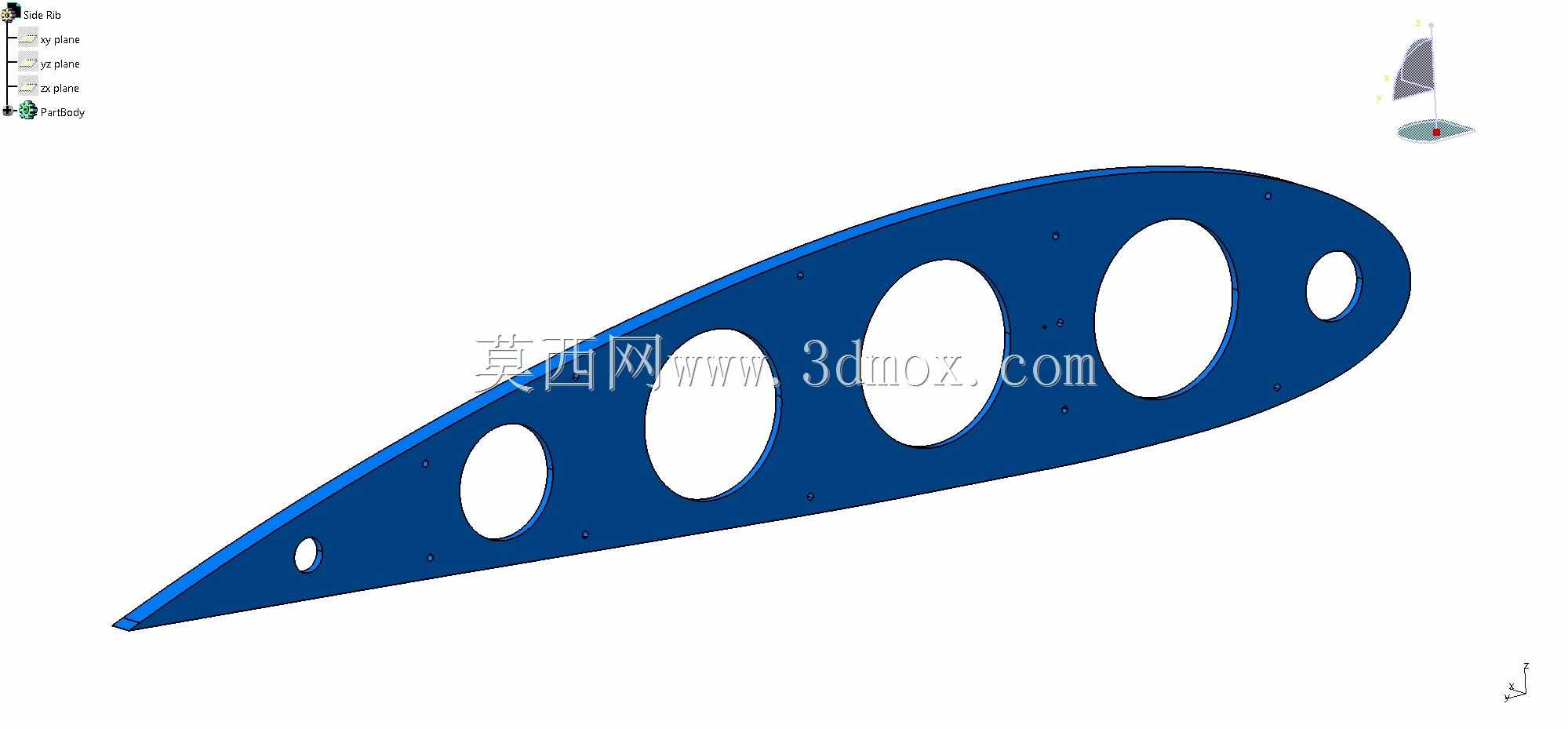

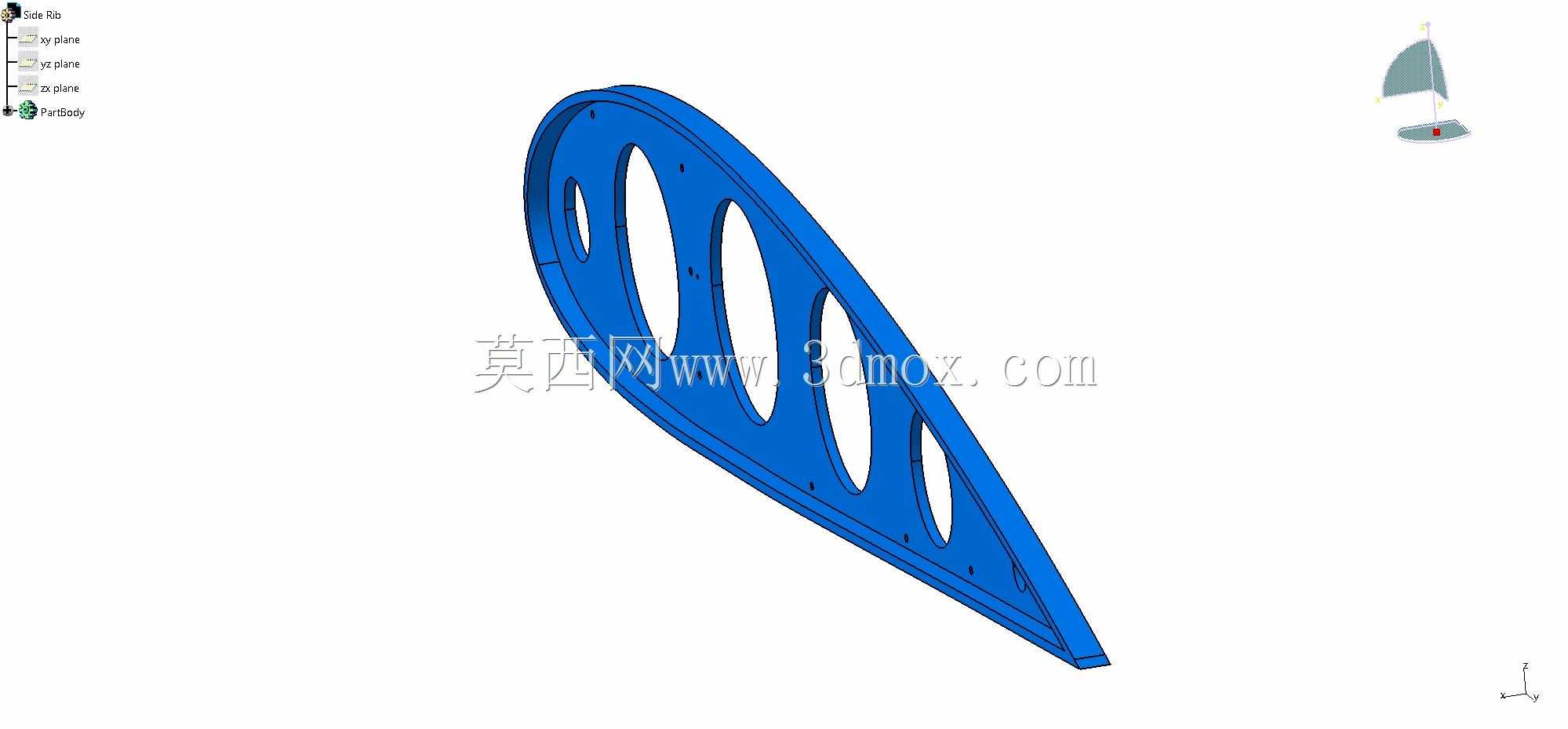

在固定翼飞机的机翼结构体系中，侧肋是维持翼型气动外形、传递局部气动载荷的核心构件之一，这类零件多布置在机翼前缘、襟翼副翼等翼面的分段衔接位置，既要承担蒙皮传递来的局部气动压差，还要为相邻翼段的铰接机构提供安装基准，同时要在严苛的重量限制下保证足够的结构刚度，避免飞行过程中翼面出现形变破坏气动效率。本次设计的侧肋采用航空领域常用的翼型轮廓适配结构，整体沿翼展方向的厚度根据安装位置的受力梯度做了渐变处理，靠近翼根的连接区域厚度更大，用于对接机翼主承力梁的连接角片，往翼尖方向厚度逐步收窄，匹配翼尖区域更小的载荷需求，整体外轮廓完全贴合对应位置的翼型内形面，安装时可直接与上下蒙皮的内型面贴合，通过周边均布的小孔与蒙皮、长桁实现铆接固定，不需要额外的修配垫片即可保证装配贴合度。零件上开设的多个大小不一的椭圆减重孔，是在拓扑优化后确定的开孔形式，这类开孔避开了主要的传力路径，在主传力的肋板边缘保留了足够宽度的缘条结构，既能够大幅降低零件自身重量，还可以为机翼内部的燃油管路、操纵拉线、传感线缆提供穿行通道，开孔边缘做了圆弧过渡处理，避免应力集中导致的疲劳裂纹，在长期交变气动载荷作用下能保证结构寿命。设计过程中首先根据对应翼段的气动外形数据提取肋位的基准剖面，以剖面的气动外形为外边界，先确定与主翼梁、前后墙的连接位置，在连接位置预留足够的安装平面与连接孔位，再根据该肋位承受的气动载荷、操纵机构传递的集中载荷，计算肋板各区域的所需的截面厚度，在非传力区域逐步去除材料，通过有限元仿真反复验证开孔后的结构刚度，确保在最大过载工况下肋板的形变量控制在气动外形允许的公差范围内，同时校核开孔周边的应力水平，保证应力集中系数处于航空结构件的允许区间内。该侧肋的安装边界完全匹配对应机型机翼的分段设计要求，周边的连接孔位与相邻长桁、蒙皮的孔位完全同轴，不需要现场配钻即可完成装配，零件的外形公差控制在±0.1mm范围内，能够保证装配后翼面的外形精度，避免因零件外形偏差导致的蒙皮鼓动或者翼面阶差，影响整机的气动性能。这类翼肋结构除了应用在常规固定翼飞机的机翼上，也可适配在无人机的机翼、尾翼结构中，根据不同机型的翼型参数、载荷水平调整开孔大小、缘条厚度与连接孔位的布置，即可快速衍生出适配不同机型的侧肋结构，大幅缩短航空结构件的设计迭代周期。
