带安装支座法兰连接式油泵结构设计

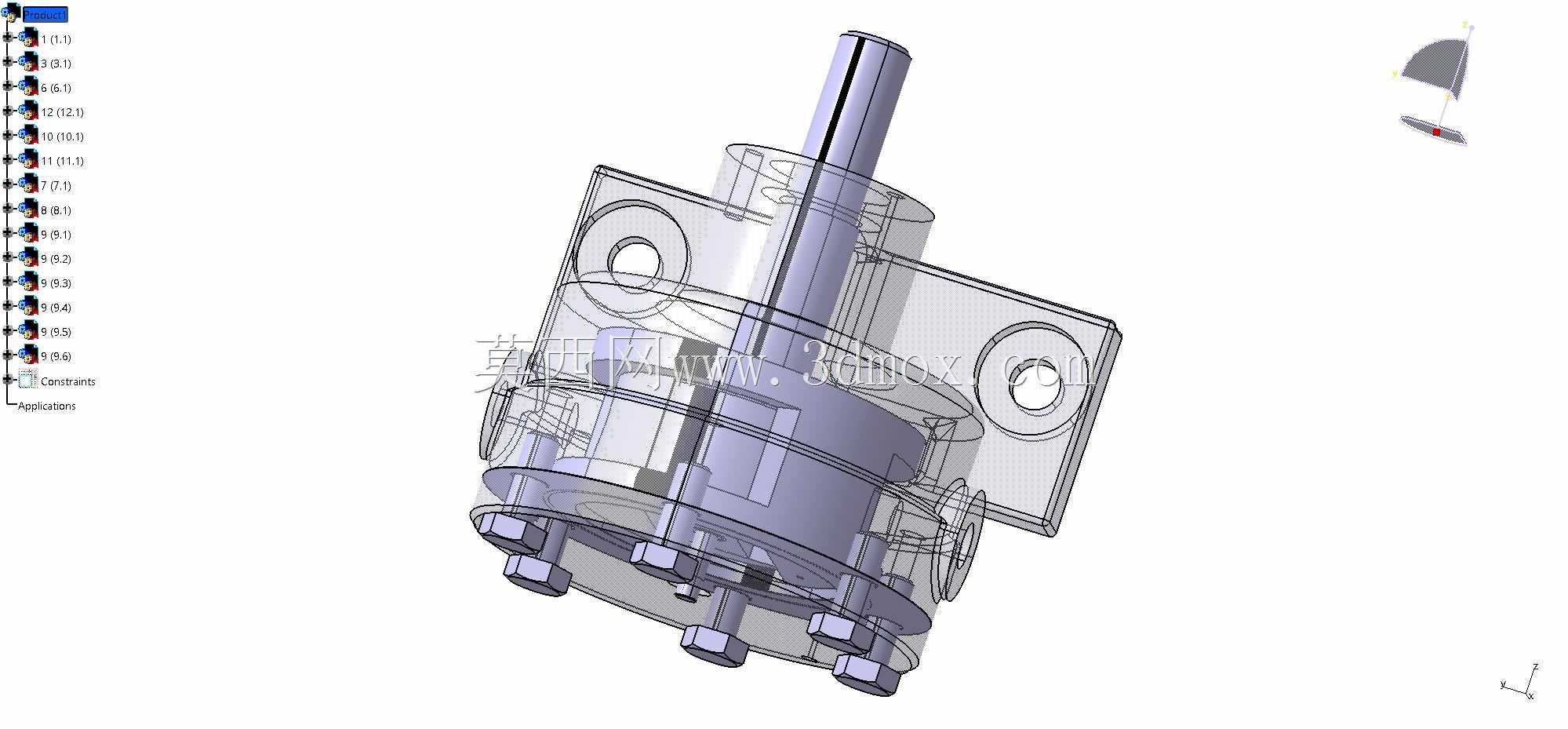

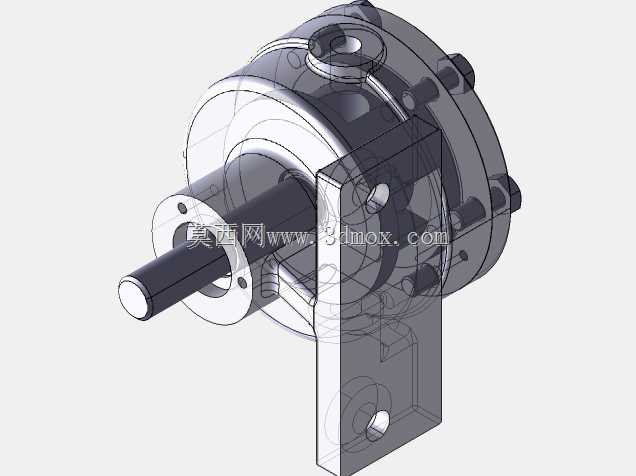

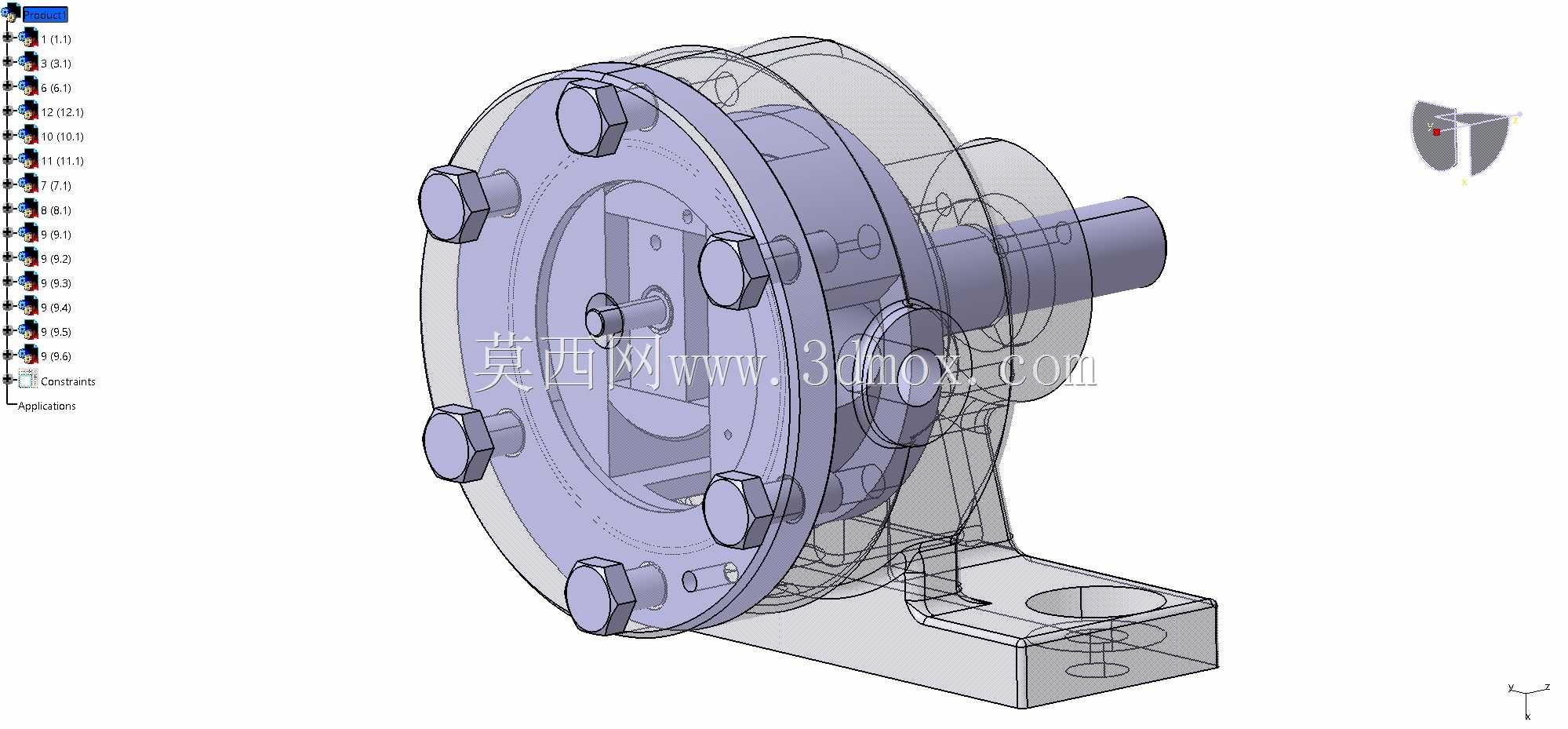

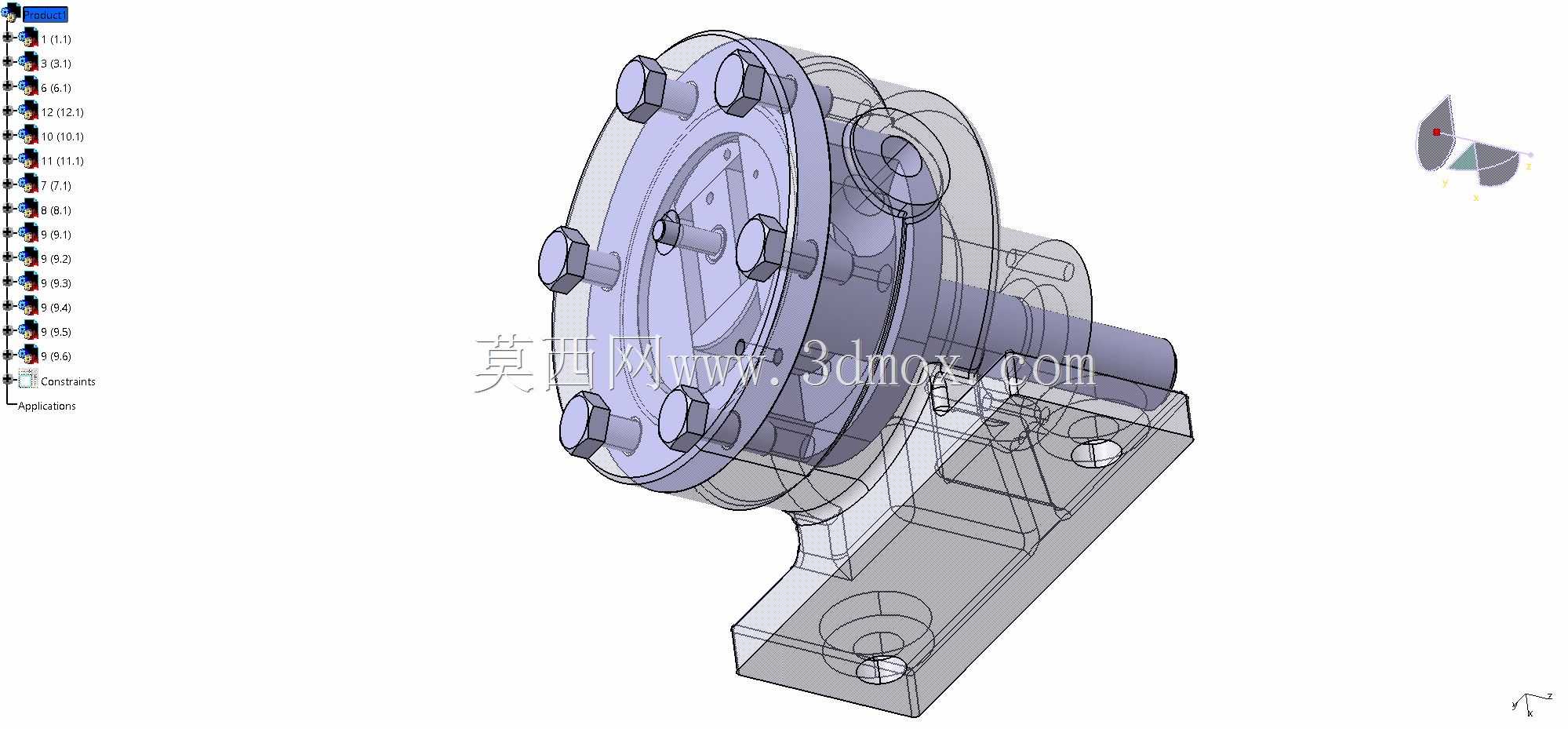

　　在液压润滑系统、小型内燃机组配套、工业设备集中供油回路里，这类带一体式安装支座的油泵是核心的流体动力输出部件，主要负责将储油腔里的润滑油、液压油加压后输送到各个需要润滑或者驱动的摩擦副、执行元件端，保障整套设备运行时运动部件不会出现干磨，同时为低压液压回路提供稳定的压力油源。从结构设计逻辑来看，这款油泵采用了法兰端盖配合周向均布螺栓的紧固方式，端盖侧的六个螺栓沿法兰圆周均匀排布，能保证泵体结合面的密封压力均匀分布，避免高压工况下出现渗漏问题；输出轴从泵体侧端伸出，轴径做了阶梯设计，既方便外接联轴器或者带轮传递动力，也预留了密封件的安装位置，防止泵内油液顺着轴向外泄漏。底部的一体式安装支座是设计里很务实的部分，支座上开有定位安装孔，

　　不需要额外制作过渡安装板，就能直接把泵体固定在设备机架或者动力单元的安装基面上，安装时只要保证输入轴和驱动端的同轴度在允许公差范围内，就能大幅降低运行时的振动和轴封磨损速度。做三维结构设计的时候，首先要确定泵腔的内部容积和齿轮（或者转子）的配合间隙，这部分直接决定了泵的额定输出流量和容积效率，内部运动件和泵壳的间隙既要保证运动时无卡滞，也要控制内泄漏量在合理区间；外部结构上，法兰端盖的厚度要结合螺栓预紧力和泵腔额定工作压力做强度校核，避免受压后端盖出现形变导致密封失效，伸出轴的长度和轴径尺寸要匹配常用的联轴器规格，降低用户选型配套的难度。安装边界方面，法兰端的外圆尺寸决定了泵体在安装端的径向占用空间，

　　底部支座的安装孔中心距是现场安装定位的核心尺寸，伸出轴的轴向长度要考虑和驱动件连接后的安全间隙，避免轴端和驱动部件出现顶死或者配合长度不足的问题；泵体整体的重心落在安装支座的支撑范围内，就算是连续运行工况下，也不会因为重心偏移产生额外的倾覆力矩，能有效降低连接螺栓的疲劳载荷。这类结构的油泵适配性很强，既可以用在小型机床的润滑系统里为导轨、主轴轴承提供定量润滑油，也可以配套在小型液压站里为夹紧回路、定位回路提供压力油，结构上没有冗余的设计，所有外部特征都是围绕装配、安装、密封这几个核心工程需求设置的，做结构建模的时候，各个配合面的公差、密封槽的尺寸、螺栓孔的位置度都要严格按照机械设计标准设定，才能保证后续加工装配出来的实物达到设计性能要求。
