长条形工件装配定位用闭肋夹具结构

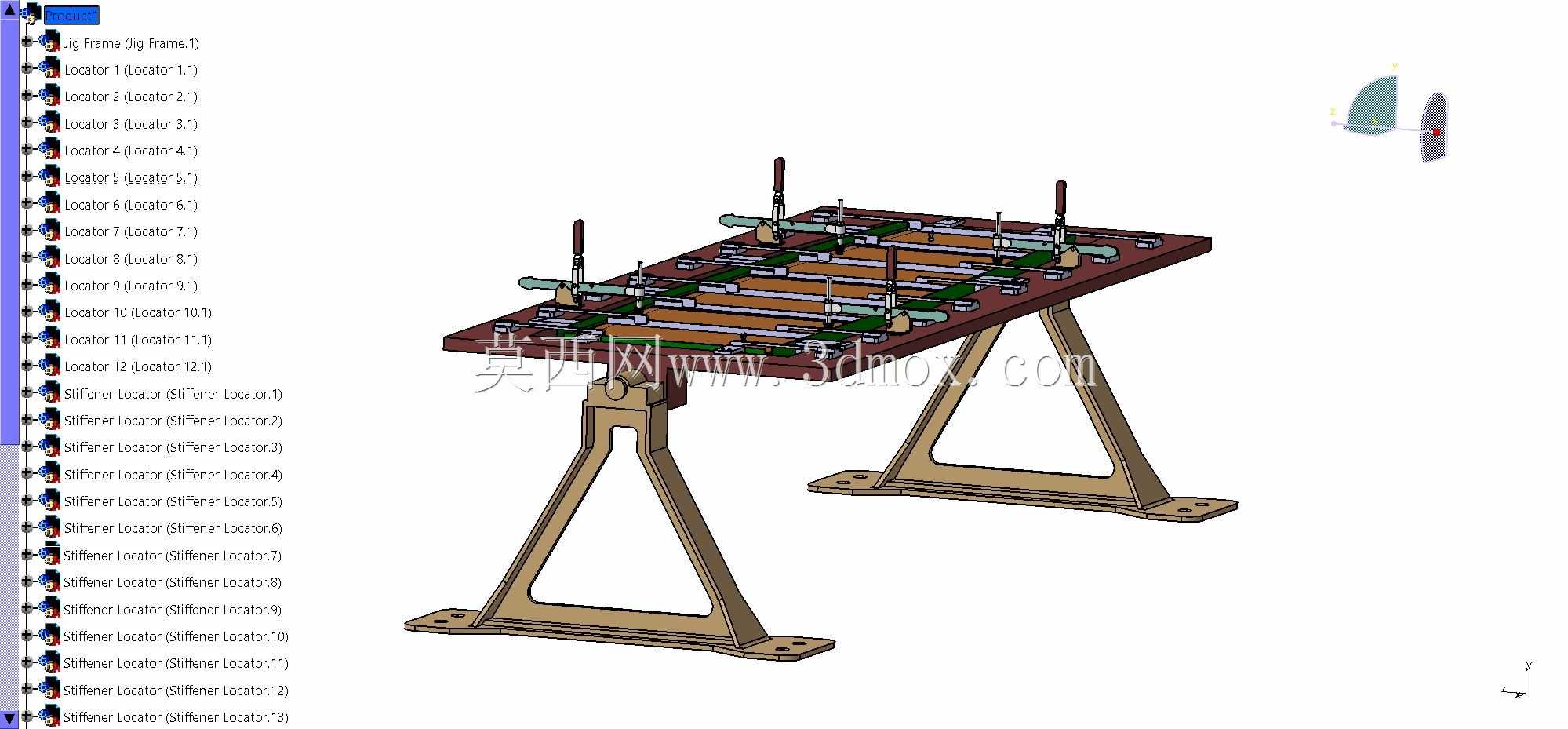

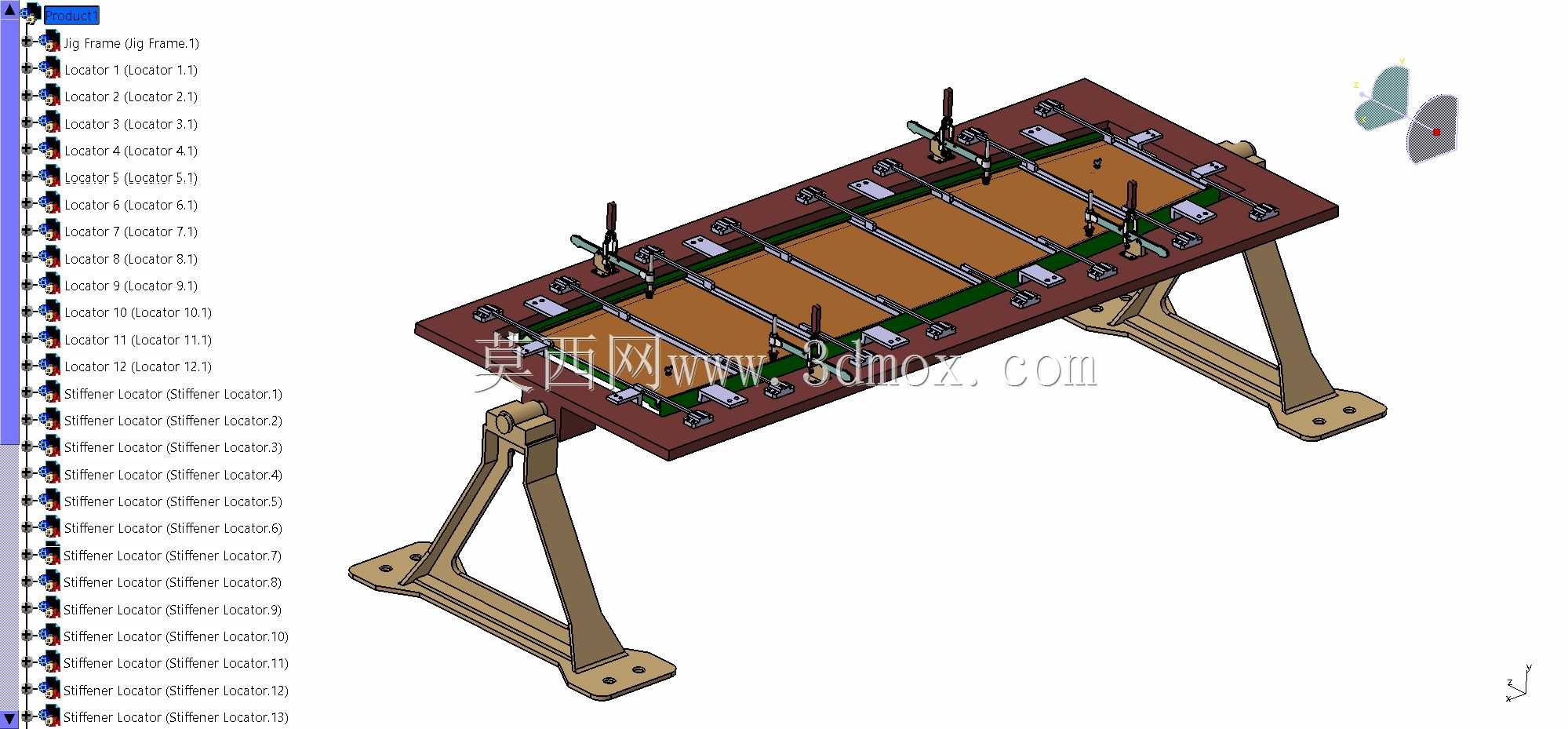

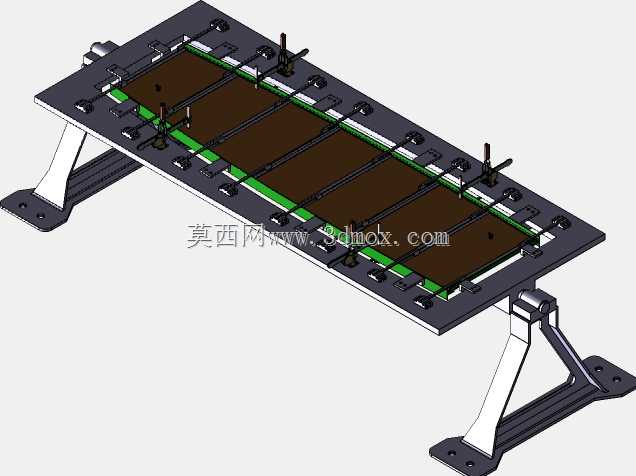

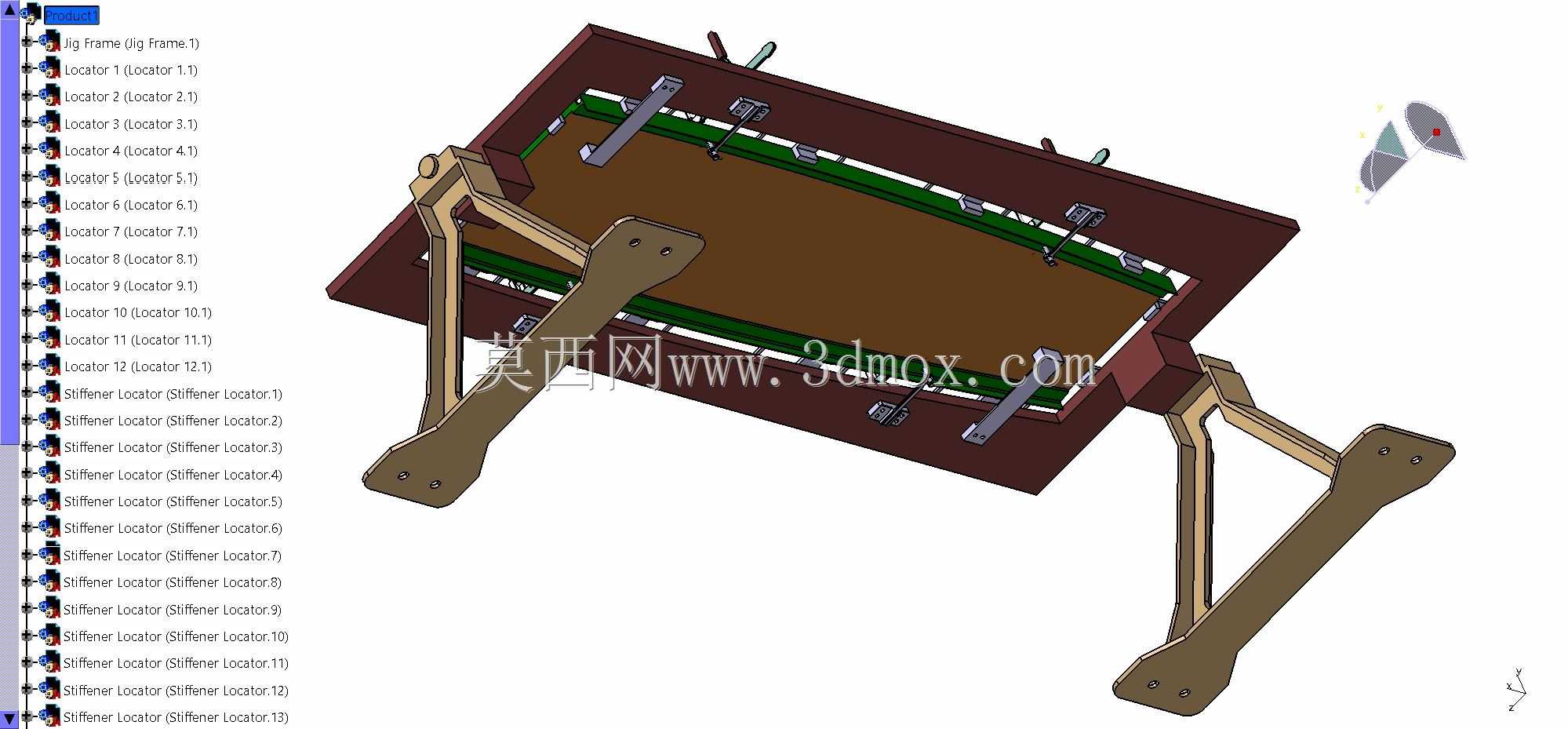

　　这款闭肋夹具主要面向长条形肋板类工件的装配、检测工序定位需求，常见于轨道交通构件、航空结构件、新能源电池包框架这类带长直肋条的产品生产环节，解决长薄型肋件加工装配过程中易翘曲、定位基准偏移、夹持受力不均的痛点。从结构布局来看，夹具采用双侧支撑的翻转式框架设计，底部两个三角型支撑脚通过地脚螺栓固定在作业平台上，支撑脚与上部夹具框架之间采用铰接结构，可根据作业需求调整框架倾斜角度，方便操作人员从不同方位完成工件装配、涂胶、检测等操作，适配不同工位的人机工程需求，减少作业过程中的弯腰、抬手幅度，降低长时间操作的疲劳感。上部夹具主体为矩形钢制框架，框架内侧设置多组定位基准块，沿工件长度方向等距排布，基准块的定位面经过精加工处理，

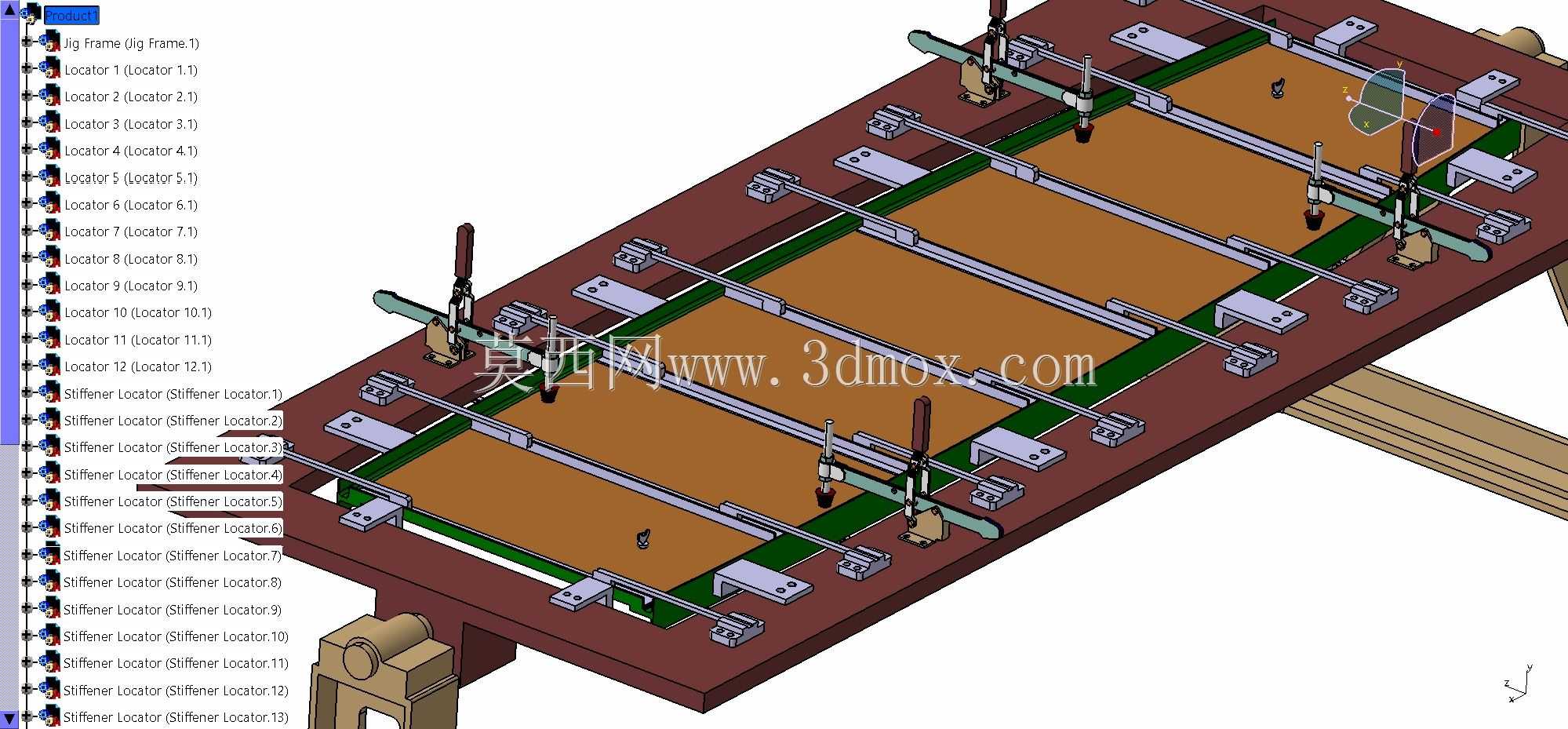

　　平面度控制在0.02mm以内，保证工件放置后的基准统一，避免多工序周转带来的定位误差。框架上沿长度方向布置多组快速压钳，压钳的压头位置对应工件的刚性支撑点，避开工件的薄壁易变形区域，夹持力可通过压钳上的调节旋钮调整，既能保证工件装夹后无窜动，又不会因夹持力过大导致长薄肋件产生压痕或塑性变形。框架内侧的绿色缓冲垫采用聚氨酯材质，硬度控制在邵氏60度，一方面避免工件装夹过程中与金属框架直接接触产生表面划伤，另一方面可以补偿工件自身的平面度误差，让夹持力分布更均匀。夹具框架上预留了多组安装孔位，可根据不同规格的肋件尺寸调整定位块和压钳的安装位置，覆盖长度在1.2m到2m区间、宽度在150mm到300mm区间的同类型肋板工件，

　　无需重新制作整套夹具，仅需调整配件位置即可完成换型，适配多品种小批量的生产模式。设计过程中优先考虑了夹具的刚性与操作便捷性的平衡，框架主体采用矩形钢管焊接后去应力处理，再进行整体机加工，避免长期使用后框架变形导致定位精度下降；所有压钳和定位块均采用标准化快拆结构，易损件更换无需专用工具，日常维护便捷。铰接部位采用带阻尼的转轴结构，调整角度后可自动锁止，无需额外插销固定，操作流程更顺畅。安装时需保证两个支撑脚的安装平面共面，平面度误差不超过0.1mm，避免框架安装后产生扭曲，影响定位精度；夹具整体占用的安装空间长度约2.4m，宽度约0.8m，高度可在0.7m到1.1m区间调整，适配多数生产车间的标准工作台高度与作业空间要求。在实际应用中，这类夹具可搭配扭力扳手、视觉检测设备、涂胶机器人使用，作为工件的承载定位载体，保证各工序作业时工件的位置一致性，提升装配精度与生产效率，减少因定位不准导致的返工问题。
