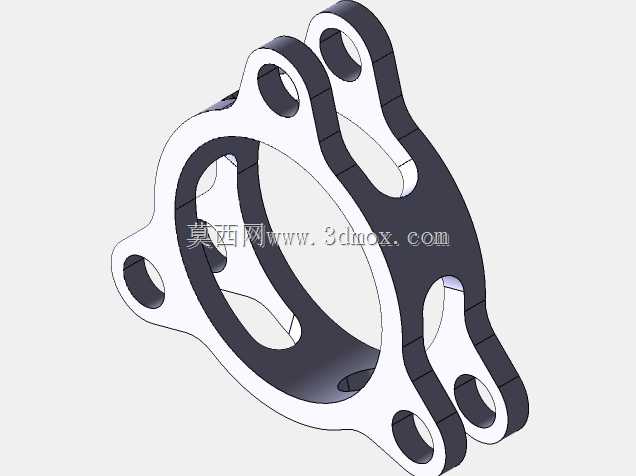

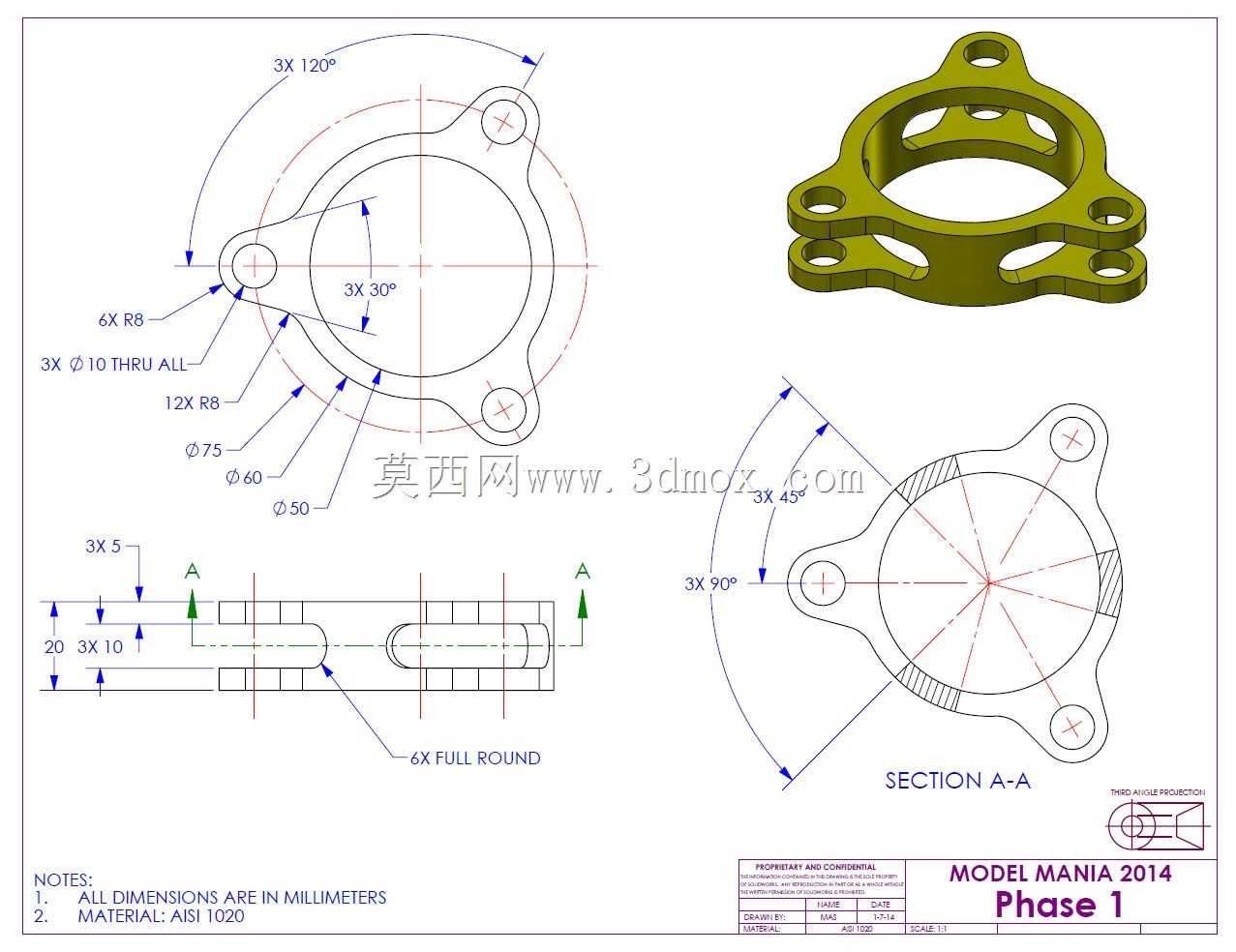

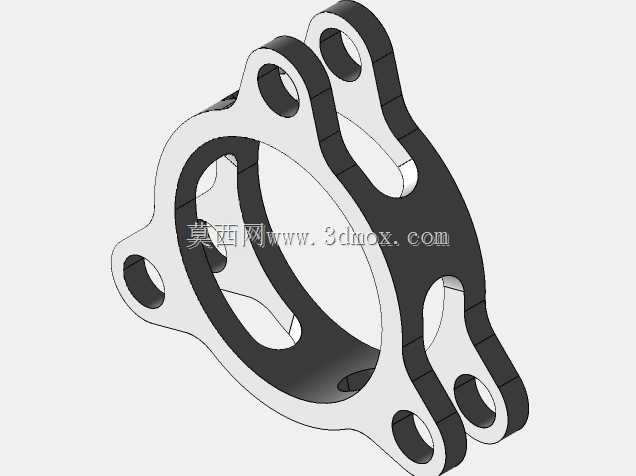

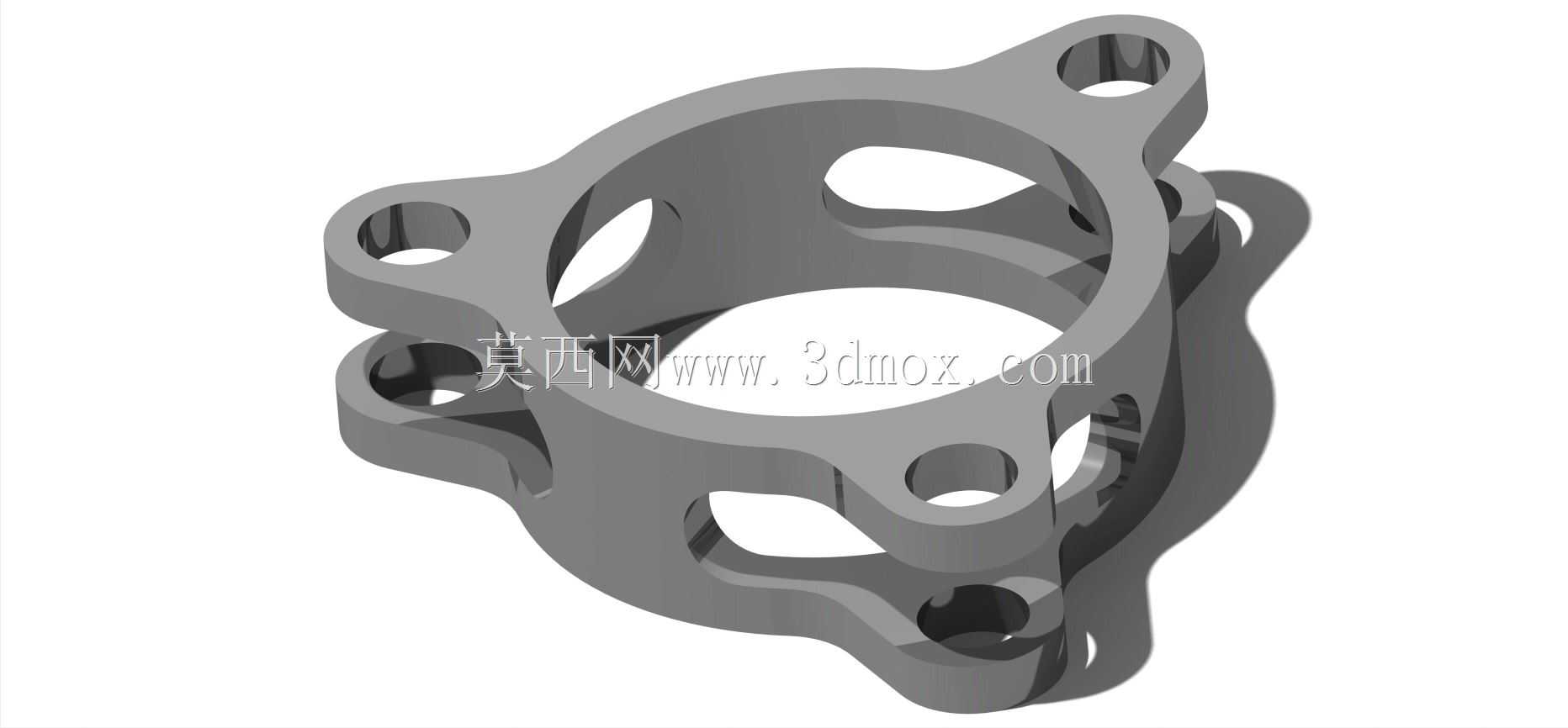

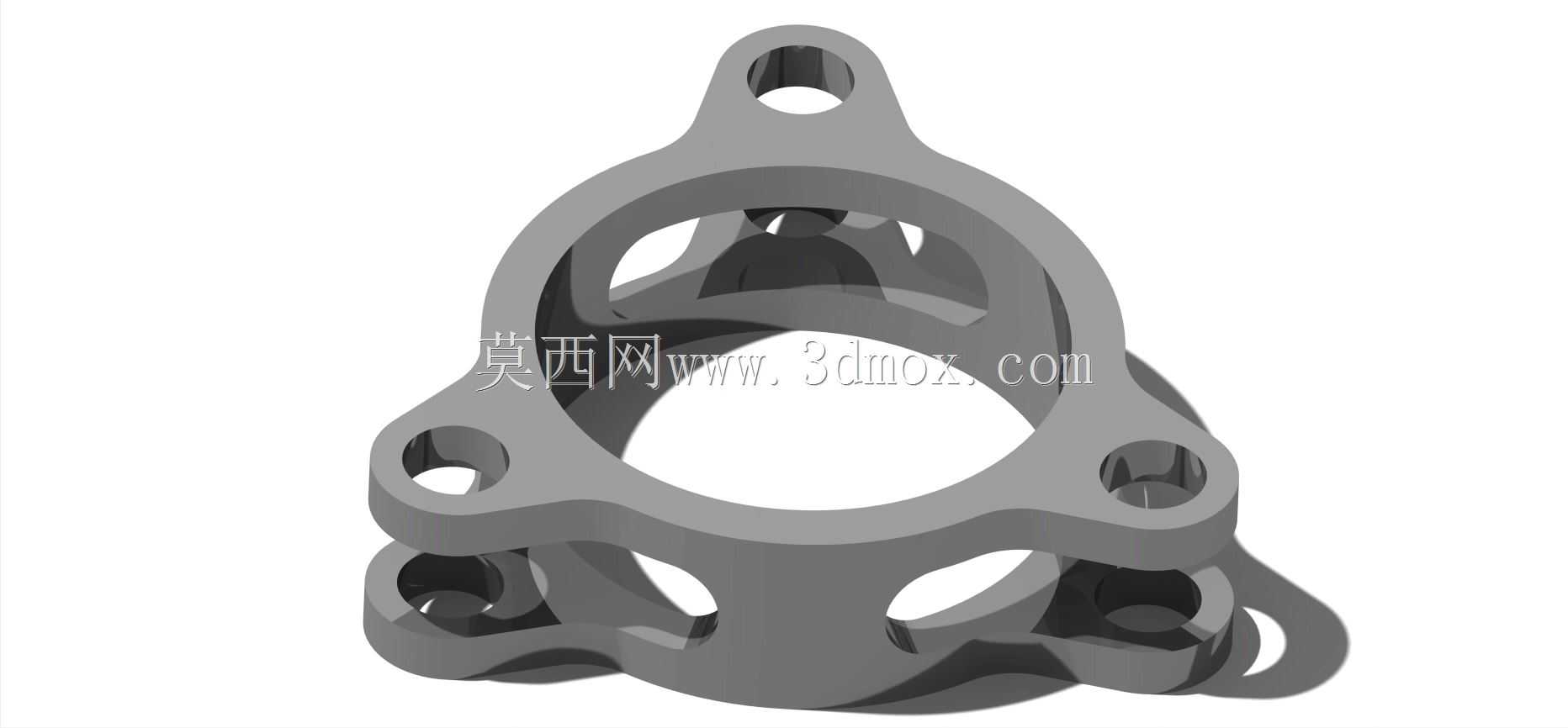

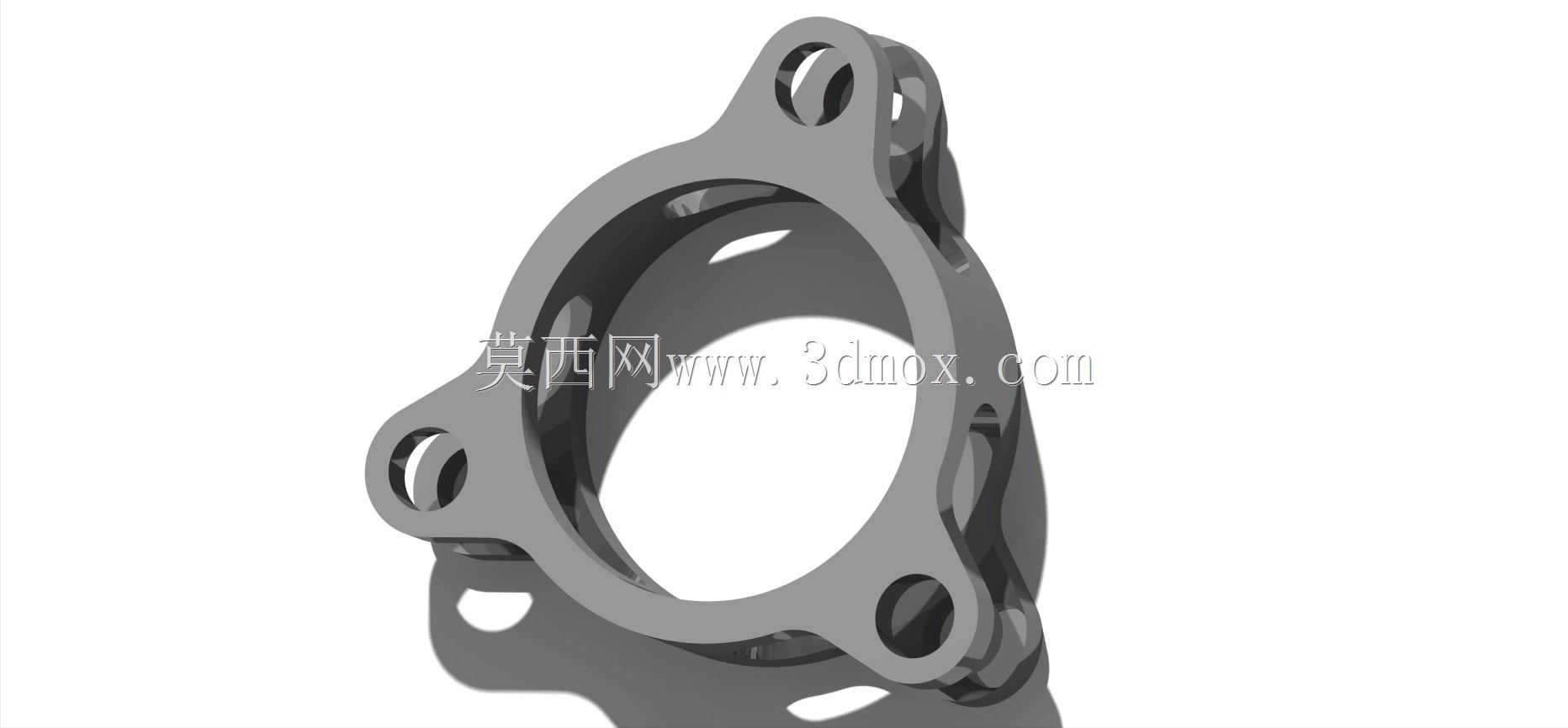

带安装耳的环形法兰式机械连接构件

　　这类带周向均布安装耳的环形构件，常作为传感检测单元与主机本体的衔接载体，在工业自动化产线的位移、压力传感工位，以及流体管路的参数检测节点中应用广泛，核心作用是为传感元件提供稳定的安装基准，同时保障检测端与被测介质、被测部件的相对位置精度，避免设备运行过程中的振动、冲击导致检测位偏移，影响信号采集的准确性。从结构设计逻辑来看，整体采用中空环形主体作为核心承载框架，中空区域既可以供被测流体、传动轴或者检测探头穿过，也能有效降低构件自身重量，减少对安装基面的载荷负担；周向延伸出的多个带通孔安装耳，采用等角度分布的布局，能够让螺栓锁紧时的压紧力均匀作用在贴合面上，避免局部应力集中导致的密封失效或者连接松动，

　　安装耳与环形主体之间做了平滑的圆弧过渡，没有尖锐的应力集中棱角，能在长期受交变载荷的工况下降低疲劳断裂风险。构件的轴向高度根据配套传感单元的安装深度做了匹配设计，内壁预留的台阶结构可以直接卡装传感元件的定位凸缘，不需要额外加装定位套，减少装配环节的零件数量；安装耳上的通孔直径按照常用的内六角圆柱头螺栓尺寸做了适配，孔位的中心距公差控制在±0.05mm范围内，能够保证与主机安装基面的孔位精准对齐，不需要现场扩孔修正。在实际选型适配时，需要注意构件的外轮廓最大直径不能超过安装工位的预留空间，环形主体的内孔直径要大于穿过构件的被测件或者管路的外径，预留至少2mm的安全间隙，避免运行过程中出现运动干涉；安装贴合面的平面度要求控制在0.

　　02mm以内，装配时需要在贴合面加装对应材质的密封垫片，既可以填补微观的平面度误差，也能在有流体通过的工况下实现静密封，防止介质泄漏。这类构件的壁厚经过载荷校核，在满足常规工业场景1.6MPa以内压力承载要求的前提下，尽可能压缩壁厚尺寸，既节省原材料，也能缩小整体安装占用空间，周向开设的减重孔除了降低自重外，还可以作为走线通道或者流体泄压通道，适配不同工位的多功能需求，不需要额外在构件上二次加工开孔，减少现场改制的工作量。
