2.75英寸橡胶行走轮结构设计

这款2.75英寸规格的橡胶行走轮，在轻型移动设备、小型工装推车、教学演示模型、民用小型机具的行走机构中应用十分广泛，日常能在仓储轻型周转车、实验室小型移动台架、民用便携机具底部看到同结构轮组的身影。从实际使用场景来看，这类小尺寸橡胶轮主要适配承载量在数十公斤级的移动载体，依靠橡胶外圈的形变特性，能在平整水泥地面、环氧地坪、木质地板等常见硬质铺装面行走时，抵消微小地面凹凸带来的颠簸，同时避免硬质轮面划伤地面装饰层，相比同尺寸的尼龙轮、PP轮，橡胶材质的行走噪音更低，推动时的震感更弱，适合对静音有要求的室内使用场景。

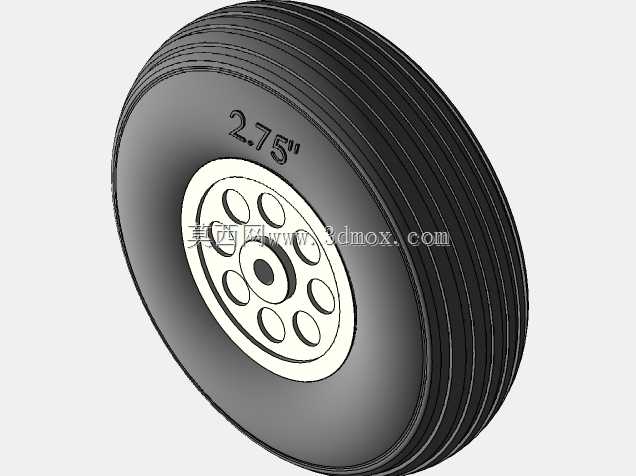

从结构设计逻辑来看，这款轮组采用外圈橡胶胎体+内圈硬质轮毂的分体组合结构，橡胶胎体外圈做了多道环形防滑槽设计，并非光滑圆柱面，这些环槽一方面能在轮体接触少量水渍的地面时，破除接触面水膜提升抓地力，避免轮体打滑空转，另一方面环槽结构能让橡胶胎体在受压时预留形变空间，提升缓冲减震的效果，同时多道环槽也能减少橡胶材料的用量，在不降低结构强度的前提下控制轮体自重。轮毂部分采用多孔式辐条设计，中心设置安装轴孔，轴孔周边做了加厚凸台结构，用来承受轴部传递的径向载荷，辐条上的圆形镂空并非单纯为了减重，这些均匀分布的镂空孔能在注塑成型轮毂时让料流填充更均匀，减少轮毂件的成型内应力，避免长期承重后轮毂出现应力开裂，同时镂空结构也方便后期安装时穿入工具辅助定位，提升装配效率。

从安装边界尺寸来看，轮体标称直径为2.75英寸，换算为公制尺寸约69.85mm，轮体宽度适配常规的M8、M10规格安装轴，中心轴孔的公差设计采用间隙配合基准，既能保证轮体绕轴转动时无卡滞，又不会因间隙过大出现轮体晃动的问题。轮毂的安装端面做了平整化处理，适配标准的平垫片、卡簧定位结构，不需要额外定制异形定位件就能完成装配，能直接匹配市面上常规的轻型脚轮支架，替换通用性较强。在实际选型时需要注意，这类橡胶轮的设计使用场景为平整硬质地面，不适合在碎石路面、尖锐金属碎屑堆积的地面长期行走，否则容易造成橡胶胎体被扎破、割伤，影响轮组使用寿命；同时轮体的额定承载需要匹配单轮承重要求，不能超负载使用，避免橡胶胎体过度压缩变形后出现脱胶、轮毂开裂的问题。建模过程中，橡胶胎体与轮毂的配合面做了滚花状的咬合结构设计，不是光滑圆柱配合，这一细节是为了提升橡胶与硬质轮毂的结合力，避免轮体转动时橡胶外圈与轮毂之间出现相对滑动，保证扭矩传递的可靠性，这也是小尺寸橡胶轮设计中很容易被忽略的结构细节，很多新手建模时会直接将两个零件做光滑面配合，实际生产后很容易出现胎体打滑的问题。
