汽车空气动力学后部尾翼结构设计

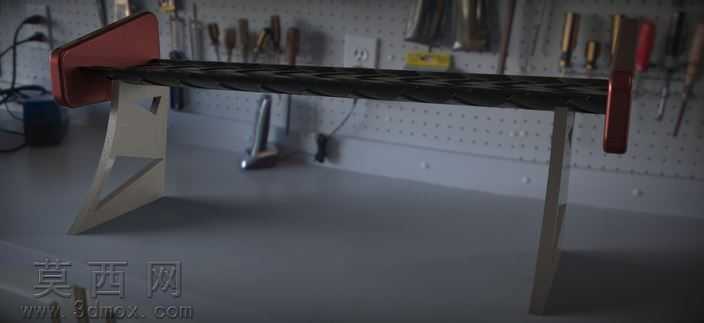

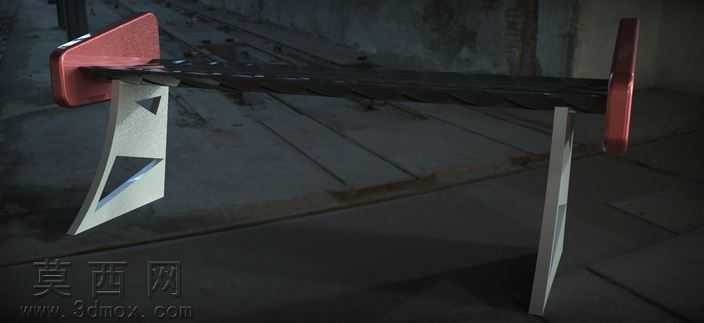

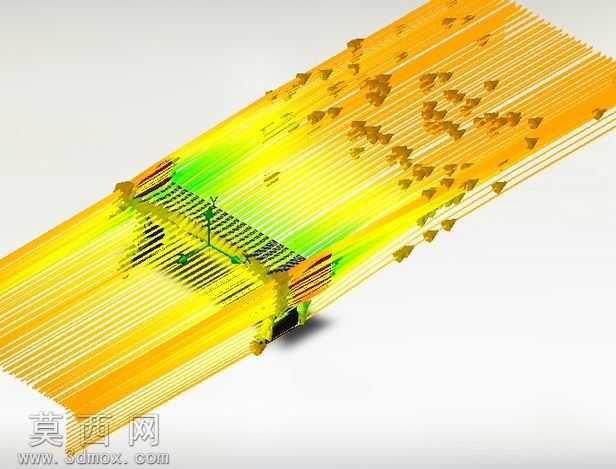

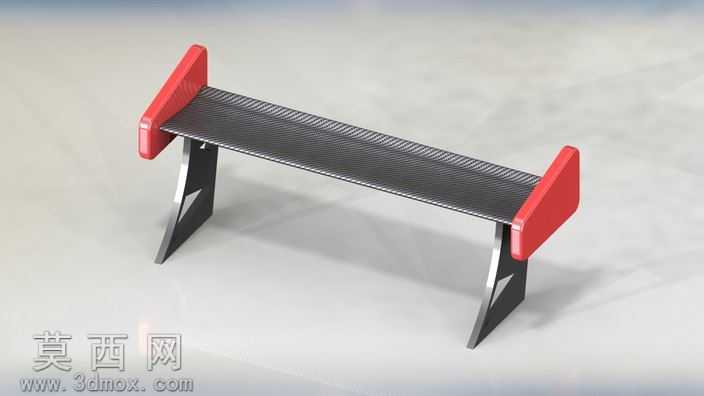

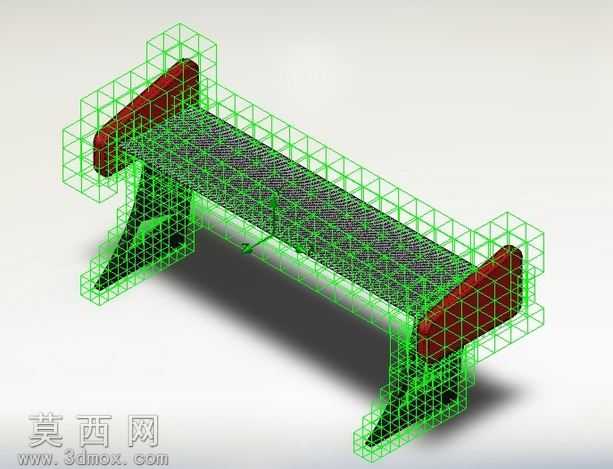

本作品为汽车后部空气动力学尾翼的三维结构设计，建模阶段采用参数化特征构建逻辑，先以基准面定位确定尾翼的安装跨度、翼面攻角与支撑结构的相对位置，主翼面采用符合空气动力学特性的翼型截面沿展向放样生成，兼顾90km/h行驶工况下的下压力输出目标与风阻控制要求，翼面表面做连续曲率过渡处理，避免气流在翼面过早分离形成紊流。两侧端板采用独立实体建模，与主翼面做布尔合并后做圆角过渡处理，端板造型兼顾阻挡翼尖涡流的功能需求与视觉协调性，可有效降低翼尖涡带来的诱导阻力，提升尾翼的气动效率。支撑结构采用三角桁架式造型设计，通过筋板结构实现轻量化与结构强度的平衡，建模时对支撑与尾翼、支撑与车身安装面的连接位置做加厚处理，预留标准紧固件的安装孔位，保证实际装配的可行性。材质渲染阶段，主翼面赋予碳纤维编织纹理材质，调整纹理映射方向与展向平行，添加清漆层的高光反射效果还原真实碳纤维部件的质感；两侧端板赋予金属烤漆材质，调整金属度与粗糙度参数呈现运动化的亮面红质感；支撑结构赋予哑光金属材质，模拟铝合金阳极氧化的表面效果，不同材质的质感区分清晰，渲染光影采用工作室柔光环境，准确呈现各部件的结构转折与材质细节。设计前期结合流体仿真设定工况参数，以环境温度35摄氏度、相对湿度60%、来流速度对应90km/h行驶状态为边界条件，对尾翼周边流场做网格细化处理，计算域设定覆盖车身周边足够的流场空间，通过仿真迭代调整翼面攻角、翼型弧度与端板高度，最终实现40N下压力的输出目标，同时保证尾翼不会对车身尾部的气流剥离产生负面影响。结构设计上充分考虑实际改装的适配性，支撑脚的安装面做通用化弧度处理，可适配多数三厢车型的后备箱盖安装需求，各部件的壁厚设计符合注塑或碳纤维成型的工艺要求，避免出现壁厚突变导致的成型缺陷，连接位置的加强筋布局既保证了高速行驶下的结构刚性，避免翼面产生振动异响，又尽可能降低了整体重量，不会给车身带来额外的负载负担。
