航模用A20外转子无刷动力电机结构

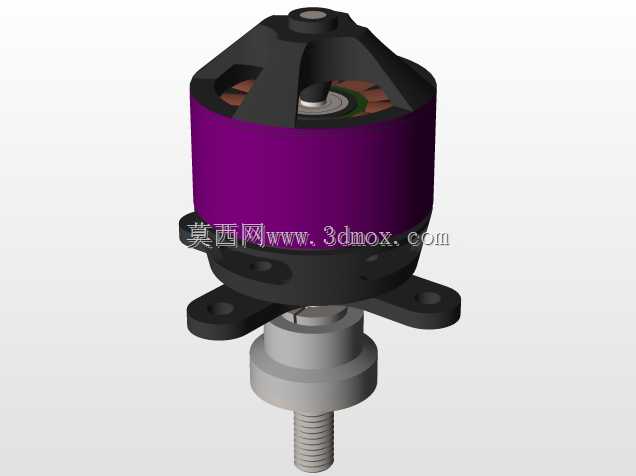

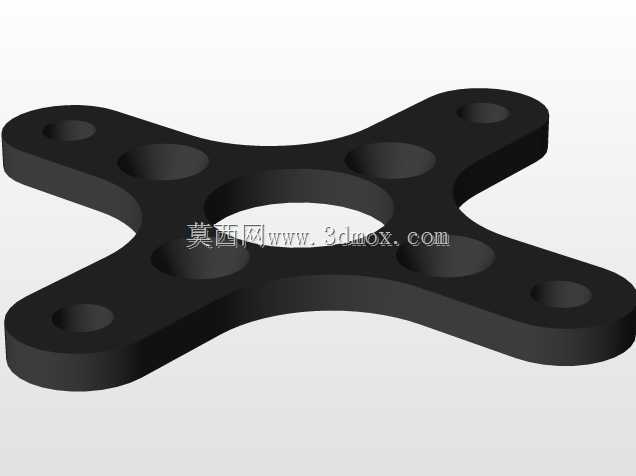

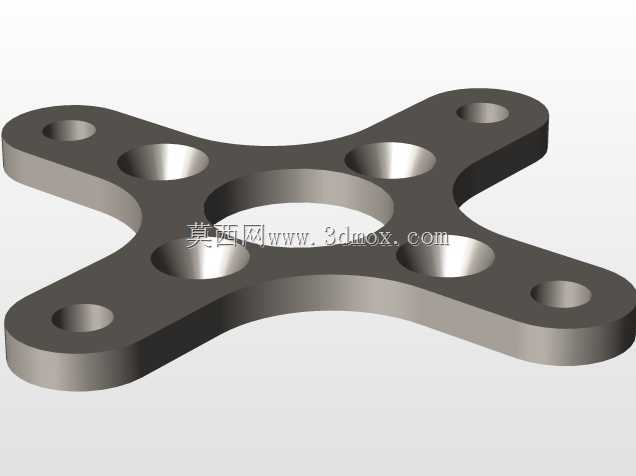

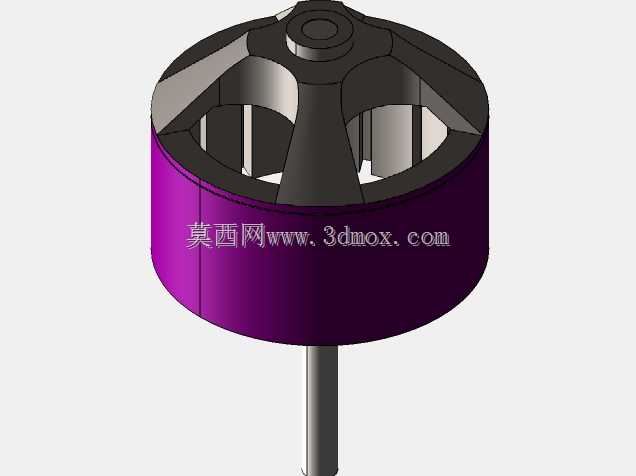

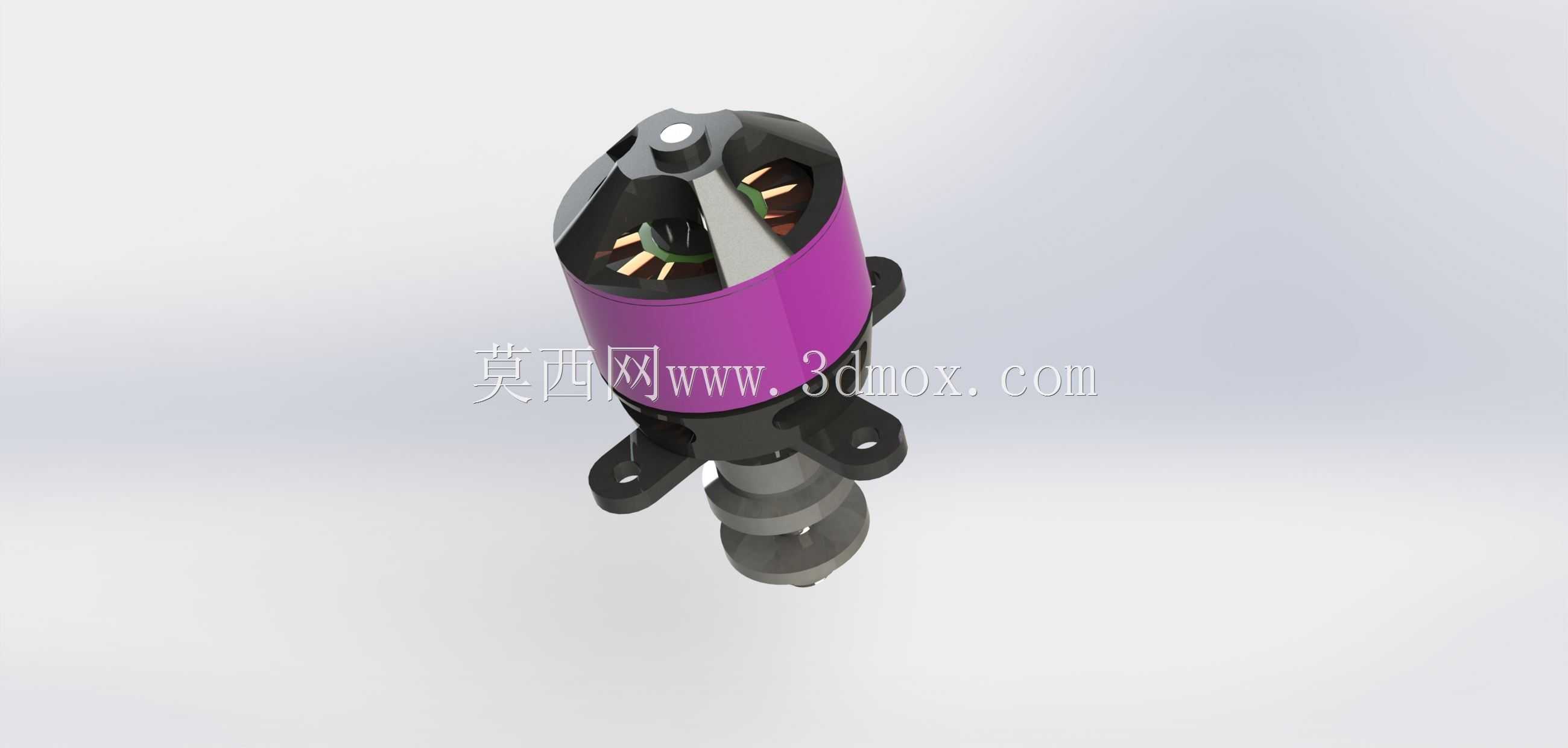

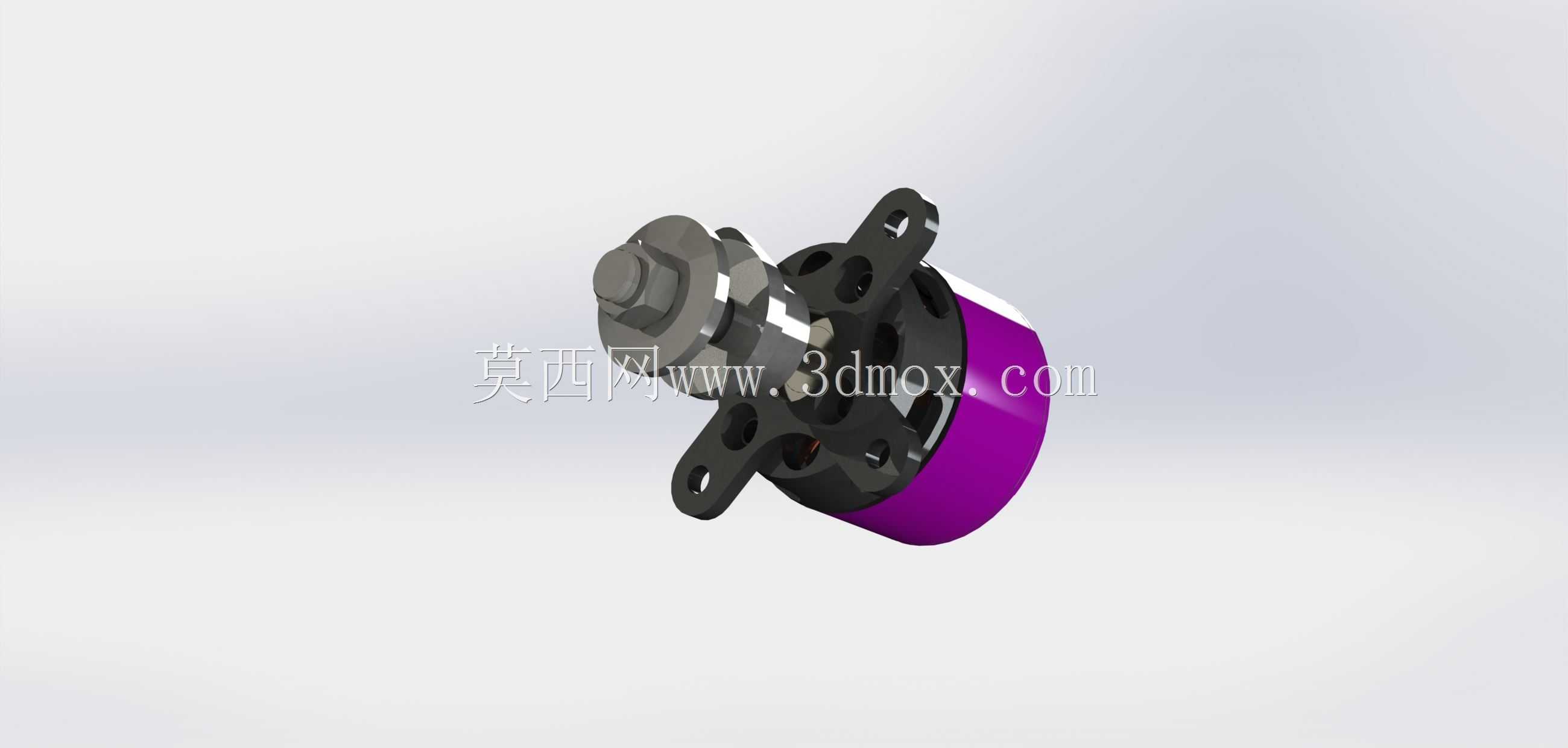

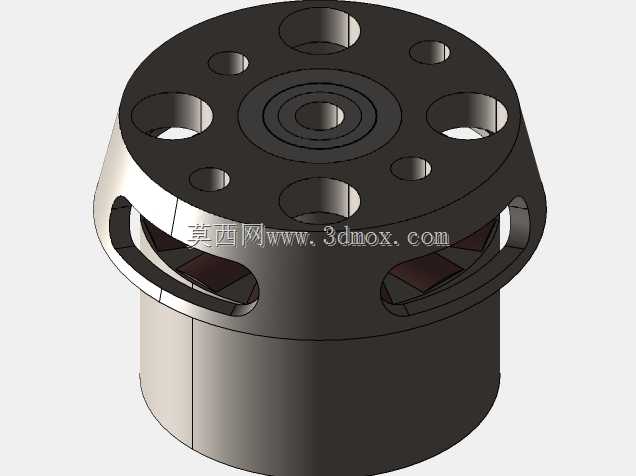

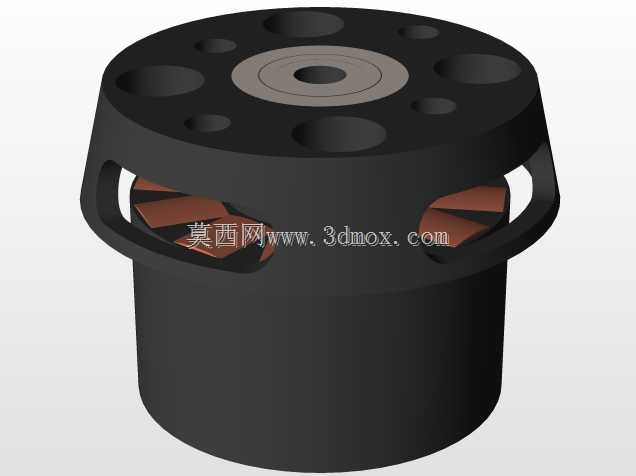

这款外转子无刷动力单元，主要适配小型四旋翼无人机、遥控固定翼及微型直升机这类低空小型飞行器的动力输出场景，作为航模动力系统的核心执行部件，负责将电调输出的三相交流电转化为旋转机械能，直接驱动螺旋桨产生拉力或升力，支撑飞行器完成起飞、悬停、机动飞行、降落等全流程动作。从结构设计来看，采用外转子布局，转子外壳直接集成磁钢，转动惯量匹配小型螺旋桨的负载特性，运转时扭矩输出平顺，能快速响应飞控给出的油门变化信号，适配航模飞行时频繁的转速调整需求。定子部分采用多槽集中绕组设计，绕组端部做了规整排布，既减少了不必要的铜损，也控制了整体轴向长度，适配小型航模紧凑的机身安装空间。前端的输出轴做了台阶定位设计，搭配轴端的限位结构，能保证螺旋桨安装后同轴度偏差控制在极小范围，避免高速转动时出现动平衡问题引发的机身震动。机身侧面预留的四个带安装孔的固定耳，是核心的安装定位结构，安装孔位的中心距经过匹配设计，能直接适配市面上多数20系列航模电机的安装座，不需要额外做转接件改造，安装时只需将固定耳贴合机身电机座平面，拧入对应规格的螺丝即可完成固定，安装边界清晰，不会和机身内部的电调、走线结构产生干涉。尾部的端盖做了镂空开槽设计，一方面是为了减轻整体自重，另一方面能在电机高速运转时引导气流穿过定子绕组间隙，带走绕组通电产生的热量，避免长时间大油门运转时出现过热退磁的问题。设计过程中对绕组出线的位置做了优化，出线口从固定耳旁的间隙引出，不会被安装座压住线材，也不会和转动的转子外壳产生摩擦，线材预留的长度足够直接连接电调输出端，不需要额外延长接线。转子外壳的表面做了差异化的配色区分，既可以在多旋翼装机时快速识别电机转向，也能在日常检查时直观观察转子是否有磕碰损伤。整体结构的所有配合面都做了公差匹配，转子和定子之间的气隙均匀，运转时不会出现扫膛问题，轴承采用双轴承支撑结构，前后端各布置一颗微型深沟球轴承，能承受螺旋桨转动时产生的径向拉力，延长动力单元的使用寿命。需要注意的是，模型中呈现的绕组线材仅做视觉示意，实际生产时需要根据目标KV值调整线径和绕线匝数，匹配不同的供电电压和螺旋桨规格。
