桌面折叠扩展板用黄铜合页铰链设计

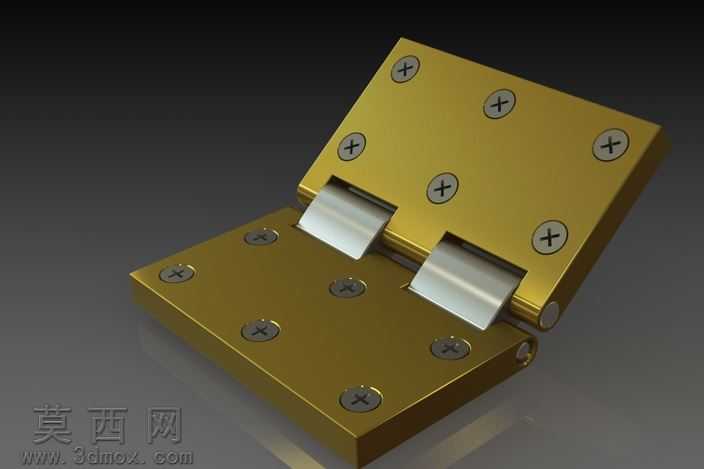

本作品为桌面折叠扩展场景专用的铰链三维建模作品，建模过程以真实工业合页的生产逻辑为核心依据，首先通过基准面绘制完成两个对称页片的轮廓草图，对页片边缘做均匀圆角处理，避免实际使用中出现锐边划伤的问题，同时在每个页片上精准排布沉头螺丝孔位，孔位间距参考常规桌面板材的安装受力需求设置，保证安装后受力均匀不会出现页片变形。建模过程中对合页的转轴结构做了精细化还原，转轴处采用卷边筒状结构，内置销轴实现两个页片的顺畅转动，转动间隙控制在合理范围，既保证折叠转动时无卡顿，也避免间隙过大出现晃动松垮的问题。材质渲染阶段，页片主体采用黄铜金属材质，调整材质参数还原黄铜温润的金属光泽，表面做细微的拉丝纹理处理，避免高反光的塑料感，螺丝部分采用哑光不锈钢材质，和黄铜页片形成材质质感的对比，转轴的活动接触部分做亮面金属处理，突出活动部件的结构特征。结构设计上针对桌面折叠扩展的使用场景做了优化，页片厚度比普通薄款合页有所增加，保证承托扩展板时的结构强度，开合角度限定在0到90度区间，展开后页片可保持水平平齐状态，为扩展板提供稳定的支撑，折叠后两个页片可完全贴合，不会占用多余的收纳空间。建模过程中对所有装配关系做了干涉检查，确认螺丝安装后不会突出页片表面，转轴转动时所有部件无碰撞干涉，整体模型结构完整，细节还原度高，可直接用于折叠桌面结构的方案展示、安装模拟以及五金配件选型参考，渲染输出的效果图清晰展现了产品的材质质感和结构特征，能够直观呈现该铰链安装使用后的实际视觉效果。
