六缸星型排布径向活塞动力装置结构

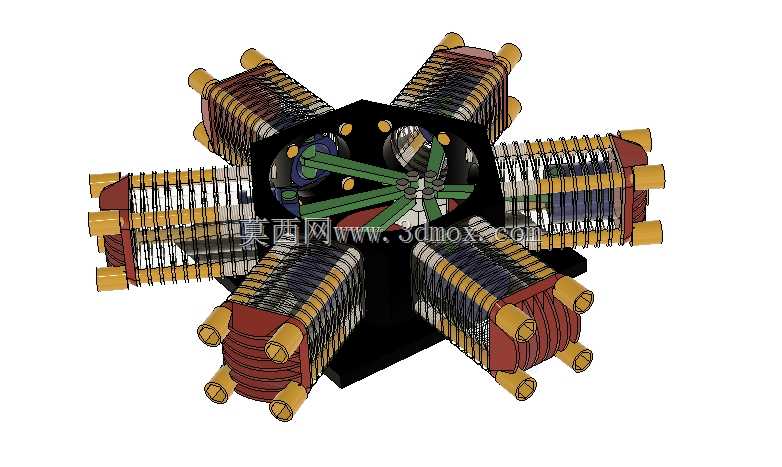

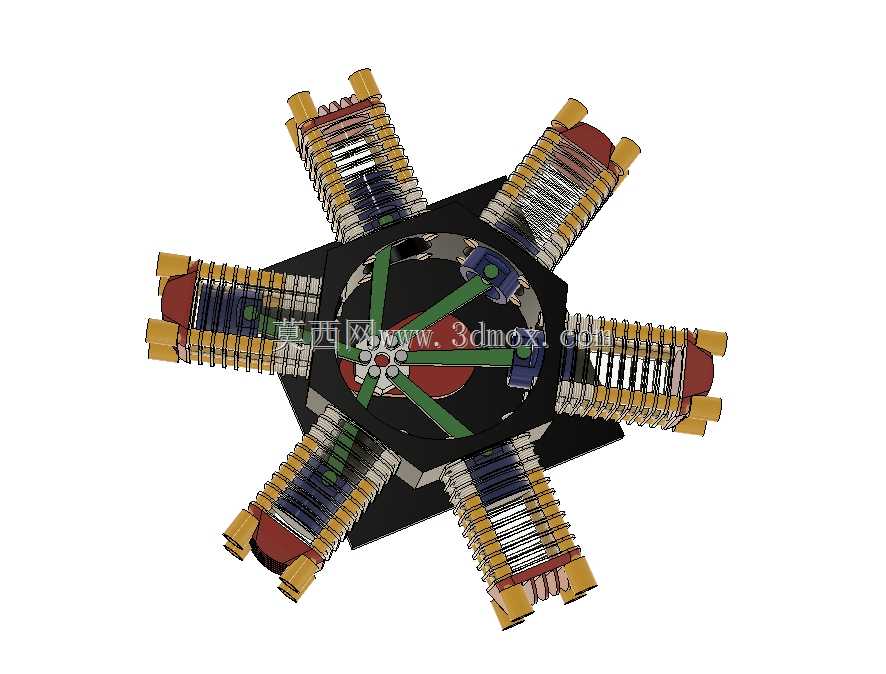

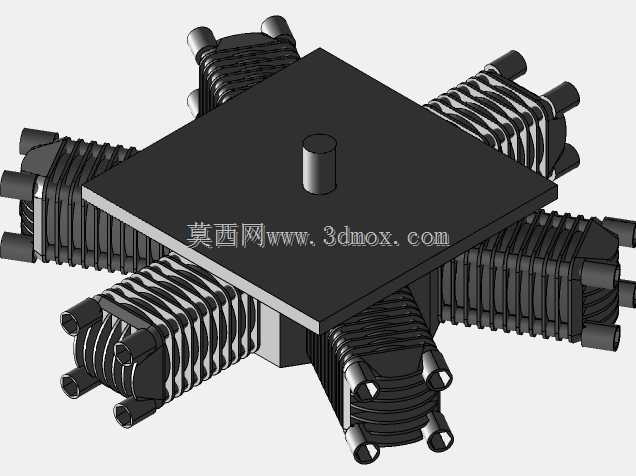

这类星型排布的多缸径向动力结构，早年广泛应用在轻型通航飞机的动力系统中，相比直列、V型动力排布，径向结构可以在更小的机头迎风截面内布置更多做功气缸，曲轴长度更短，整机自重更轻，风冷散热条件更优，不需要布置复杂的水冷管路就能满足持续高负荷运转的散热需求，部分小型农用机械、固定式应急动力机组也会采用这类结构的衍生版本。整套结构围绕中心曲轴做周向均布，六个气缸以60度夹角均匀排布在中心曲轴箱周围，每个气缸独立集成了活塞、连杆、气门复位弹簧、缸体散热鳍片结构，活塞通过铰接式连杆与中心曲轴的曲柄销连接，做功冲程中混合气爆燃推动活塞沿缸筒做直线往复运动，通过连杆将直线动能转化为曲轴的旋转扭矩对外输出。设计过程中优先考虑了周向载荷的均匀性，六个气缸交替做功可以大幅降低曲轴运转的扭矩波动，不需要额外加装大尺寸飞轮就能获得平稳的动力输出，中心曲轴箱采用分体式装配结构，预留了连杆安装位与曲轴支撑轴承的安装腔，每个气缸的连接法兰与曲轴箱的定位止口做了同轴度约束，避免装配后缸筒轴线偏移导致活塞偏磨。从安装边界来看，整机整体呈正六边形放射状轮廓，最大径向尺寸由气缸外端的散热结构决定，轴向尺寸仅覆盖曲轴箱与气门组件的厚度，安装时可以通过中心曲轴箱的端面定位孔直接与负载端的连接法兰对接，不需要额外设计复杂的转接支架。每个气缸的活塞环槽位置、连杆铰接孔位都做了等强度设计，复位弹簧的刚度匹配对应气门的开合行程，避免高转速下气门出现震颤漏气的问题，缸体外壁的散热鳍片顺着径向气流方向排布，飞行过程中的迎面气流可以直接带走缸体做功产生的热量，即使在地面低转速怠速工况下，自然对流也能满足基础散热需求。这类结构的拆解维护也相对便捷，单个气缸出现故障时可以单独拆下对应的缸体组件进行检修，不需要完全拆解整个动力总成，大幅降低了野外作业场景下的维护难度，中心曲轴的润滑油道沿轴向布置，通过离心力将润滑油甩到各个气缸壁与连杆铰接位置，保证各运动副在高转速下的润滑可靠性。
