星型布局活塞曲柄联动径向发动机结构

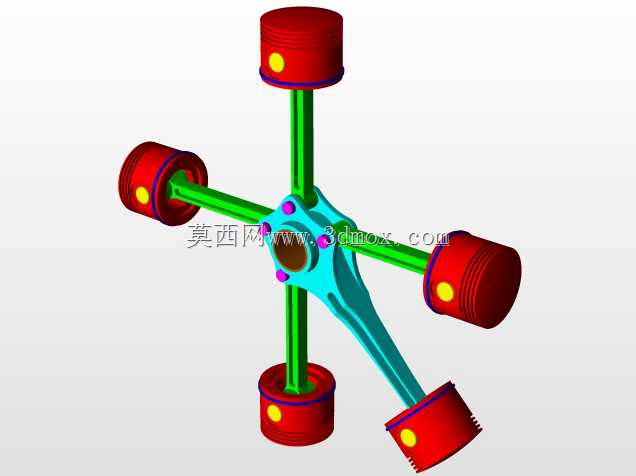

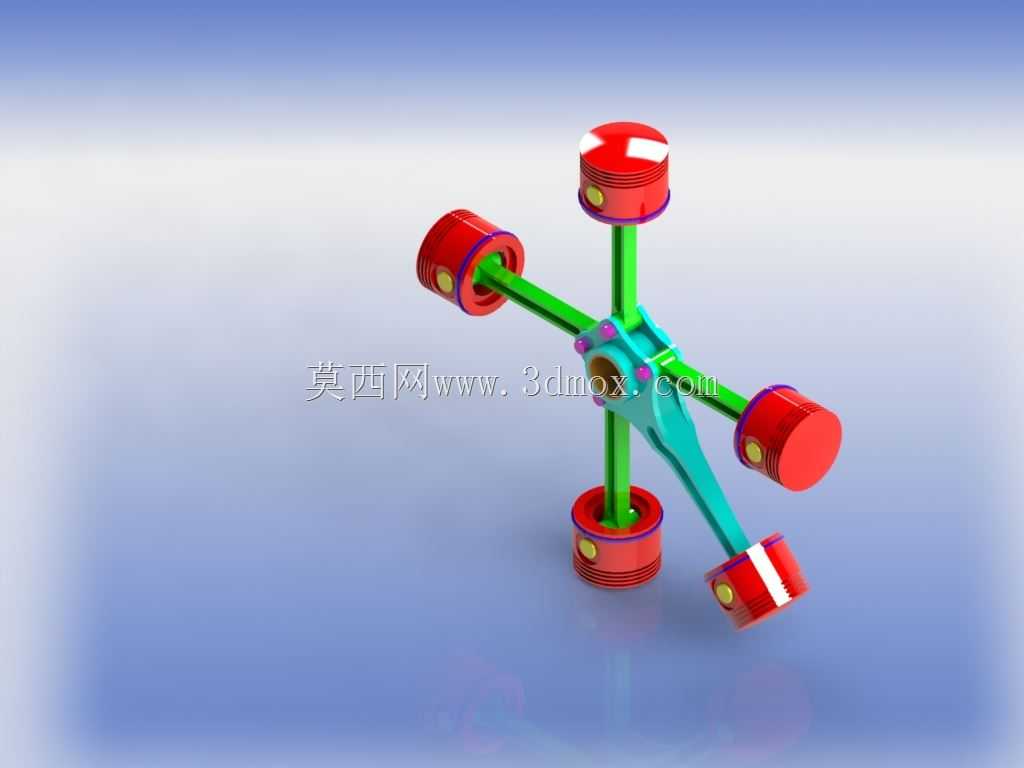

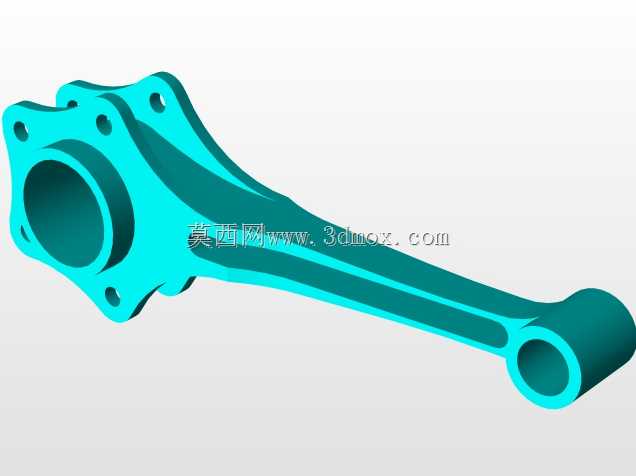

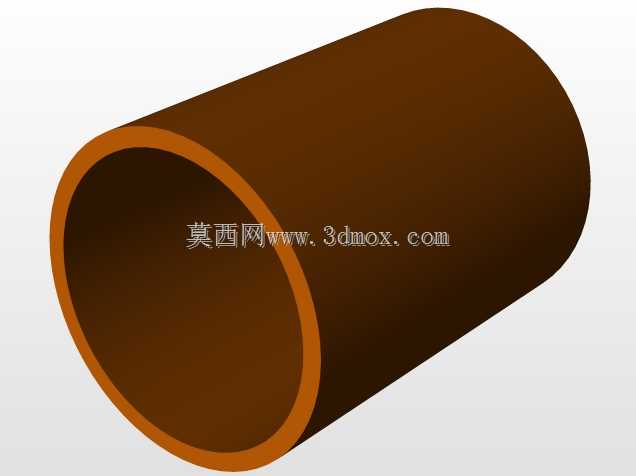

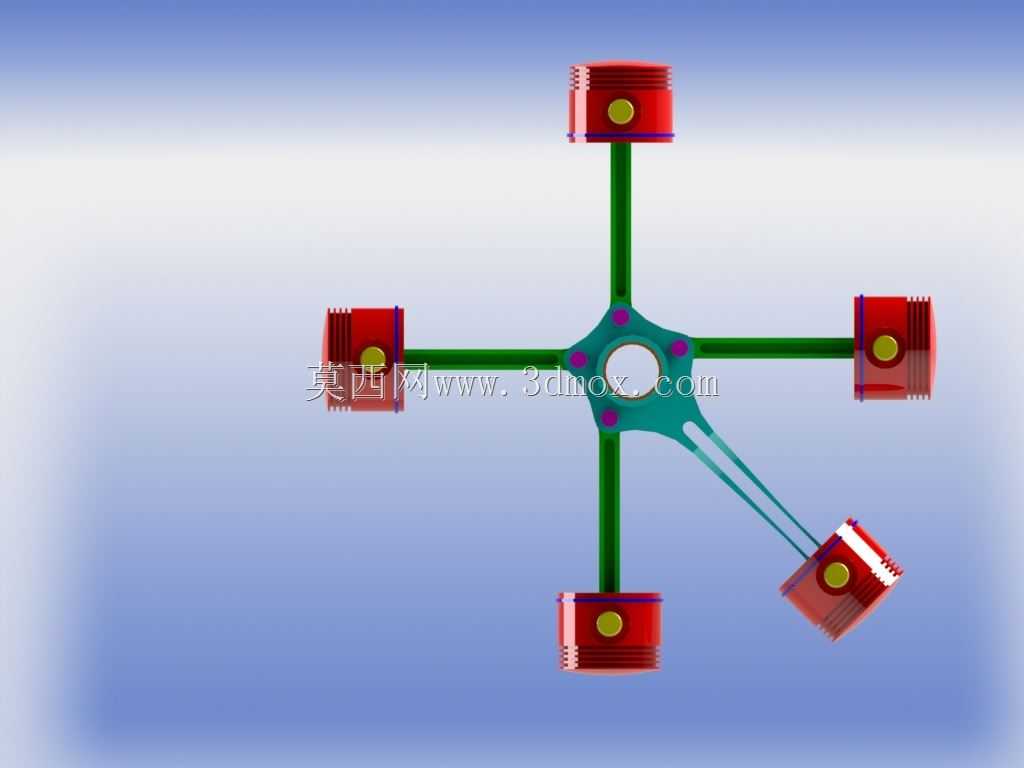

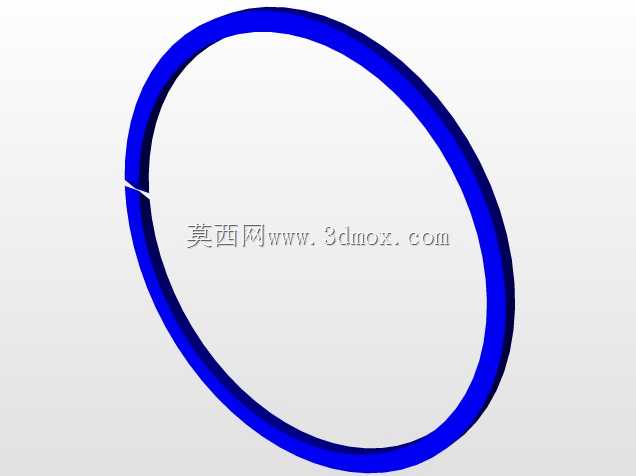

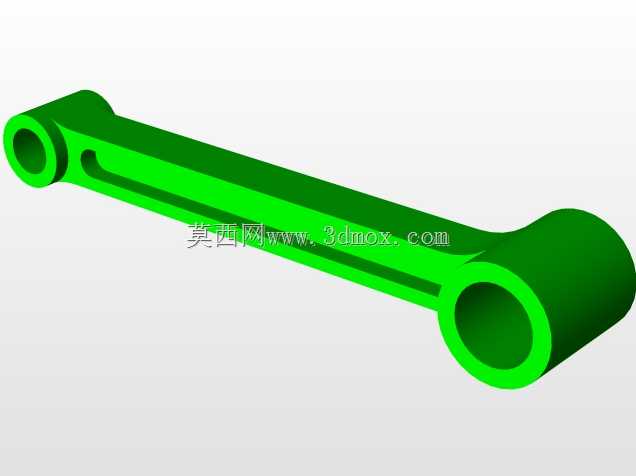

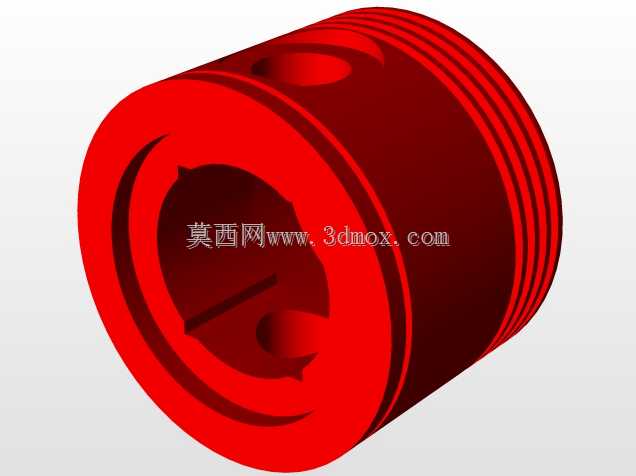

这款径向排布的动力结构，在小型通航动力、早期航空活塞动力、紧凑型农用机械动力场景中有着长期的应用积累，其核心优势是可以在极小的轴向安装空间内，布置多组做功单元，相比直列排布的同排量活塞结构，轴向尺寸能压缩40%以上，非常适合对安装轴向长度有严格限制的设备场景。从结构设计逻辑来看，五组活塞组件围绕中心曲轴呈圆周等角度分布，每组活塞通过独立的连杆与中心曲柄销铰接，做功行程中各缸依次点火推动活塞沿缸套轴线做往复运动，通过连杆将直线作用力转化为曲轴的旋转扭矩，这种排布方式可以让曲轴的受力更均匀，多缸交替做功时的扭矩波动更小，不需要额外加装大质量的飞轮就能获得相对平稳的动力输出，有效降低整机的自重占比。设计过程中需要重点匹配各缸连杆的铰接角度，避免不同连杆在曲柄旋转过程中出现运动干涉，同时要控制活塞销与连杆小头、曲柄销与连杆大头的配合间隙，保证往复运动部件在高速运行时的润滑空间，避免出现卡滞或异常磨损。从安装边界来看，该结构的径向最大轮廓由活塞的上止点外沿决定，整体呈对称圆柱型布局，安装时可以围绕中心曲轴轴线做周向固定，不需要预留额外的侧向偏置安装空间，适配紧凑的动力舱布局。实际应用中，这类结构的冷却效率优于同排量直列机型，外露的缸体可以直接通过迎面气流完成散热，不需要设计复杂的水冷管路，在小型轻型动力设备上能大幅简化附属系统的结构复杂度，降低整机的维护成本。建模过程中对活塞环槽、连杆铰接孔、曲柄配重块的结构做了等比例还原，各运动部件的配合公差按照通用活塞动力的设计规范预留，可直接用于运动仿真验证、结构教学演示，也能作为紧凑型动力装置选型阶段的结构参考，帮助设计人员快速评估径向动力结构的安装空间匹配度、运动行程参数，缩短前期方案验证的周期。
