星型航空活塞动力装置径向结构设计

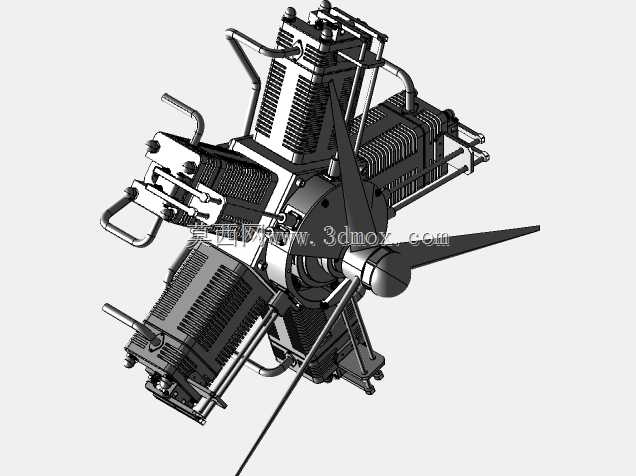

该径向布局动力装置多用于轻型通航飞机、实验类飞行器及无人机动力系统，核心采用多缸圆周均布的星型排布逻辑，从结构根源上缩短了曲轴整体长度，相比同排量直列引擎大幅缩减轴向安装尺寸，适配机头紧凑的安装空间要求。设计之初优先考虑风冷散热效率，每一个气缸独立外露布置，散热鳍片沿气缸外壁轴向排布，飞行过程中迎面气流可直接扫过全部气缸外壁，无需额外布置复杂水冷管路与散热组件，有效降低动力系统整体自重，同时减少低温环境下冷却液冻结、管路渗漏等故障概率。从安装边界来看，各气缸以曲轴中心为原点呈放射状布置，径向安装尺寸需匹配机头整流罩内部轮廓，设计阶段已预留气缸与整流罩内壁的安全间隙，避免飞行振动状态下出现结构干涉；曲轴前端直接对接螺旋桨安装法兰，法兰端面设置定位销孔与螺栓孔组，可适配不同规格的定距螺旋桨，输出端的动平衡校准基准与曲轴中心完全重合，降低高速运转时的整机振动幅值。油路与管路设计沿气缸间隙与支撑结构走线，每根管路的固定点位均避开散热气流主通道，同时预留检修操作空间，日常维护时无需拆解核心缸体结构即可完成管路检查、火花塞更换等操作。缸体之间的支撑筋板兼顾结构强度与轻量化需求，在保证曲轴箱支撑刚度的前提下，通过镂空结构去除非受力区域多余材料，控制整机重量在合理区间。这类径向动力结构的扭矩输出特性更适配螺旋桨的负载需求，低转速区间即可输出充足扭矩，无需搭配复杂减速机构即可直接驱动螺旋桨，降低动力传输环节的功率损耗，同时提升整套动力系统的可靠性，适配低空低速飞行器的长时间巡航工况。
