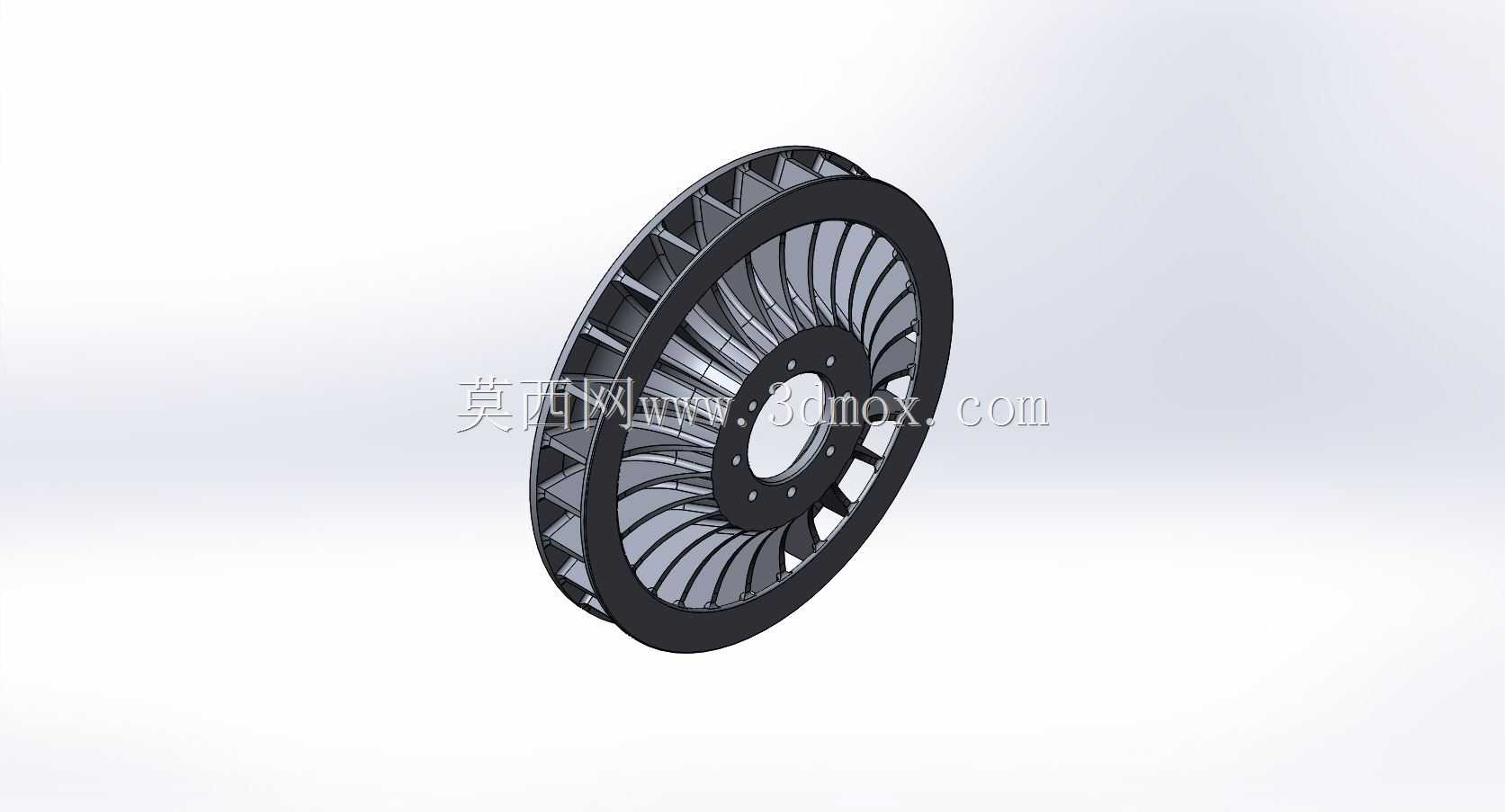

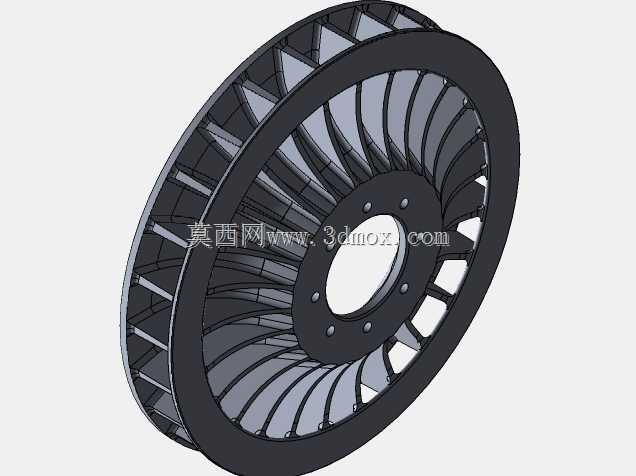

这类离心式风轮多应用在工业电控柜散热、小型通风设备、动力单元风冷系统中,和常规轴流扇叶不同,它依靠叶轮旋转产生的离心力将进入轮心的气流沿径向甩出,能在有限安装空间内获得更高的风压,适配需要克服风道阻力的通风散热场景。从结构设计上看,整体采用轮盘与叶片一体化的布局思路,外圈设置环形护圈约束气流走向,避免叶片边缘气流紊流损失,叶片采用后向式曲面构型,曲面弧度经过气流走向校核,能在额定转速下降低气流冲击产生的噪音,同时减少旋转过程中的气动阻力。中心安装位设置了带均布安装孔的法兰盘结构,安装孔的位置度公差控制在0.1mm以内,能直接和驱动电机的输出轴端法兰对接,不需要额外设计转接结构,安装时只要保证风轮端面和电机轴的垂直度误差不超过0.05mm,就能避免高速旋转时的动平衡超标问题。设计过程中优先考虑了安装边界的适配性,整体轮体的轴向厚度控制在较薄的区间,能适配狭窄的安装腔室,外圈直径和安装腔的内壁预留3-5mm的安全间隙,避免旋转过程中出现剐蹭。叶片根部和轮盘的衔接处做了圆弧过渡处理,避免应力集中导致长期高速旋转下出现结构疲劳断裂,每片叶片的曲面曲率保持一致,整体做动平衡校正,剩余不平衡量控制在G2.5等级以内,保证在额定转速下运行平稳无明显振动。实际应用中,这类风轮可以根据配套设备的散热需求调整叶片数量和曲面角度,在需要高风压的场景下可以适当增加叶片密度,在需要大风量低噪音的场景下可以调整叶片出口安装角,适配不同的工况需求。轮体的结构设计也兼顾了加工工艺性,不管是采用注塑成型还是钣金冲压焊接,都能顺利脱模或者成型,不需要额外设计复杂的工装夹具,量产时的良率能得到有效控制。安装时需要注意进风侧不能有遮挡物,保证中心区域的进风通道通畅,出风侧对接的风道要尽量减少直角转弯,降低风阻损失,才能让风轮的通风散热性能达到设计预期。
