轻量化加强型铰接连接支架结构

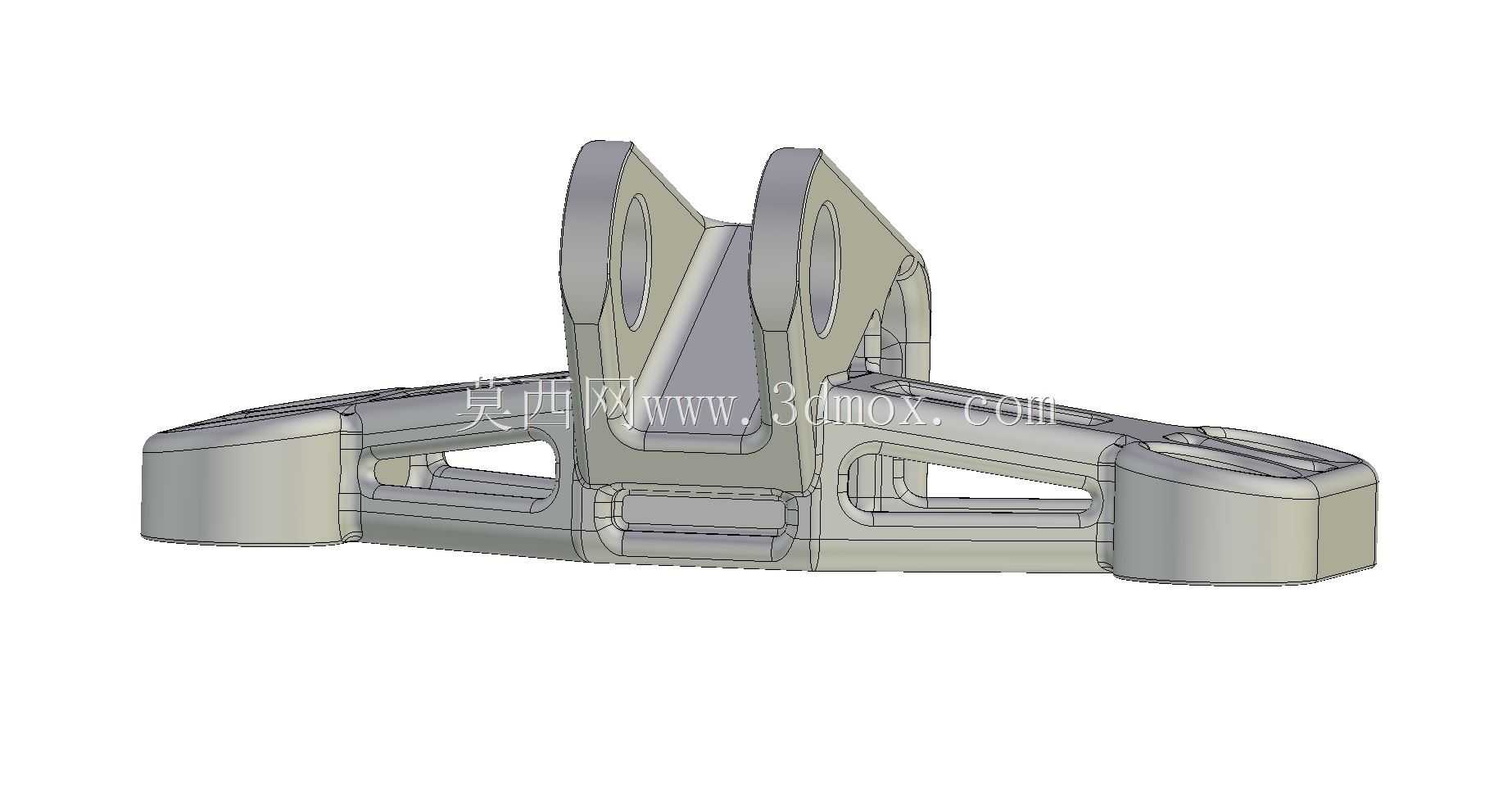

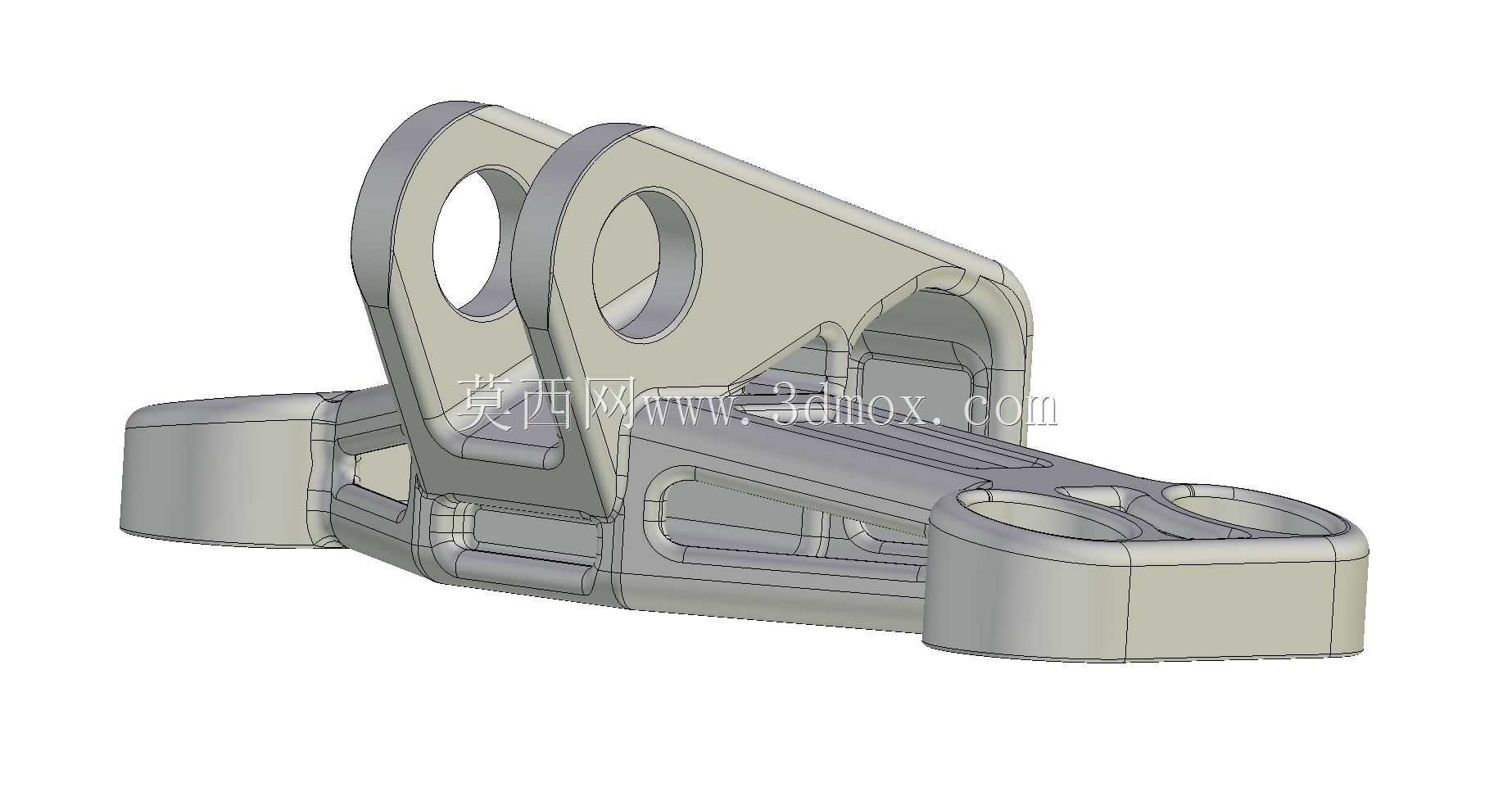

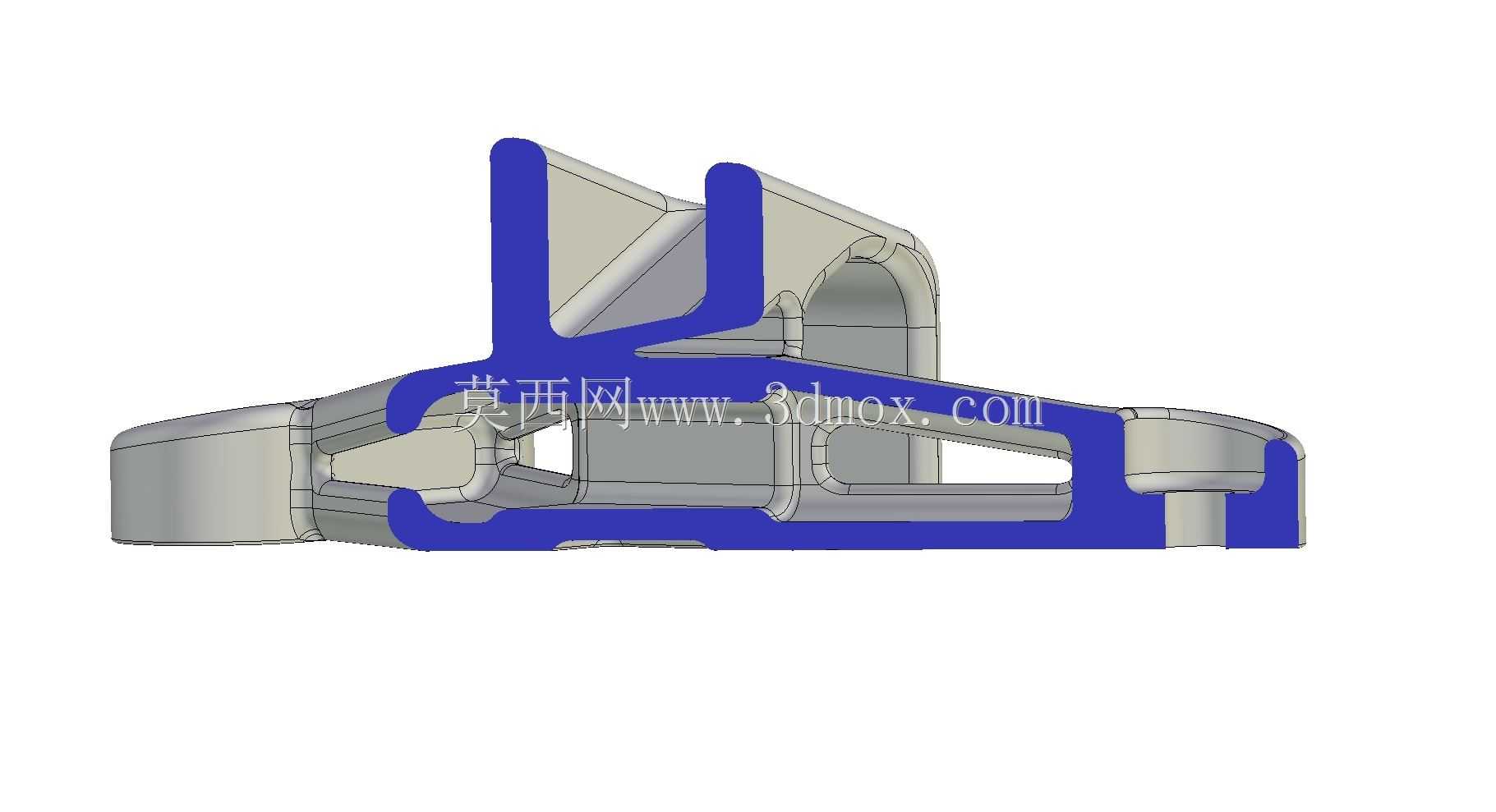

这类铰接支架多应用在需要往复摆动、载荷交变的传动连接场景中，常见于航空航天次级结构、高端装备的运动副连接位置，核心作用是实现两个构件之间的铰接传动，同时传递拉压、弯曲复合载荷，避免连接位置出现应力集中导致的疲劳失效。从结构设计来看，整体采用对称式布局，中部向上延伸的两个带孔耳片是核心铰接点位，两个同轴安装孔用于穿装铰接销轴，耳片内侧预留了足够的摆动间隙，可适配配套构件的摆角范围，不会出现运动干涉。底部横向延伸的两个安装端设置有沉头安装位，用于通过紧固件与基座构件刚性连接，安装端面做了平面度公差预留，能保证装配后连接面完全贴合，避免局部应力集中。设计过程中针对非受力区域做了大面积的镂空挖槽处理，在不降低整体结构刚度的前提下大幅削减构件自重，镂空区域的边缘全部做了圆弧过渡，避免直角位置产生应力集中点；在耳片与底部横梁的连接位置，额外增设了三角形加强筋结构，筋板的厚度根据载荷传递路径做了渐变处理，载荷传递路径上的筋板厚度更大，非主要承力位置的筋板适当减薄，兼顾强度与自重控制。两侧的安装臂采用箱型截面设计，相比实心结构抗扭刚度提升明显，臂身的镂空槽沿载荷传递方向布置，不会截断应力传递路径。从安装边界来看，两个铰接孔的同轴度需要严格控制，避免销轴装配后出现卡滞、偏磨问题；底部安装孔的位置度公差需要匹配基座的安装点位，装配后铰接点的中心高误差需控制在合理范围内，避免影响配套机构的运动精度。这类支架在实际使用中需要承受周期性的交变载荷，因此结构的疲劳强度是设计核心，所有的转角位置都采用大圆角过渡，避免加工过程中出现刀痕导致的疲劳源，镂空区域的内壁也做了表面粗糙度要求，减少应力集中的诱发因素。钛合金材质的选型也适配了高端装备对自重、强度、耐腐蚀性的综合要求，修改后的重量控制在合理区间，既满足结构强度冗余要求，也实现了轻量化的设计目标，在同类型铰接连接构件中具备较好的参考价值，结构设计的减重思路、加强筋布置逻辑都可以复用在同类承力支架的开发过程中。
