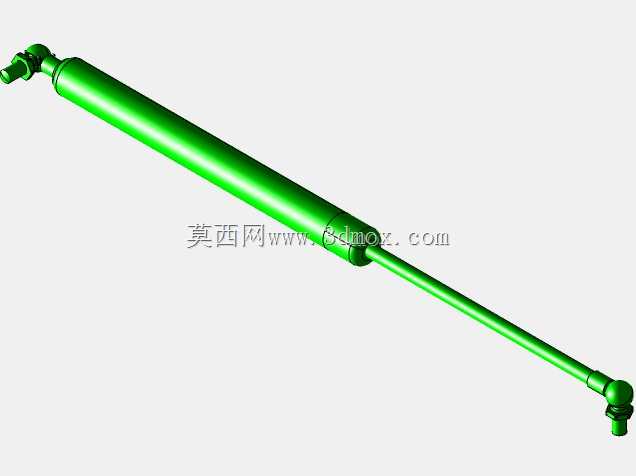

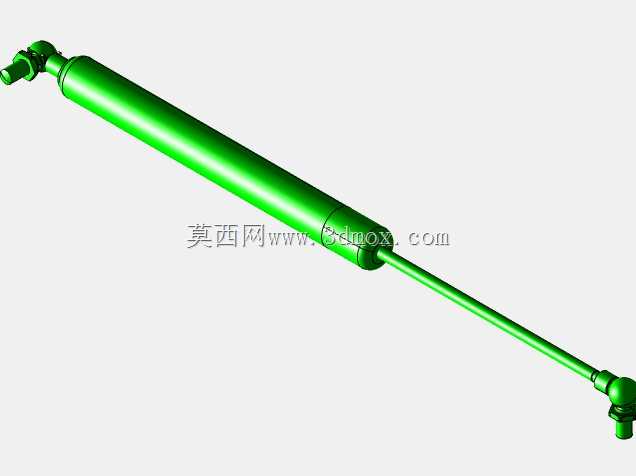

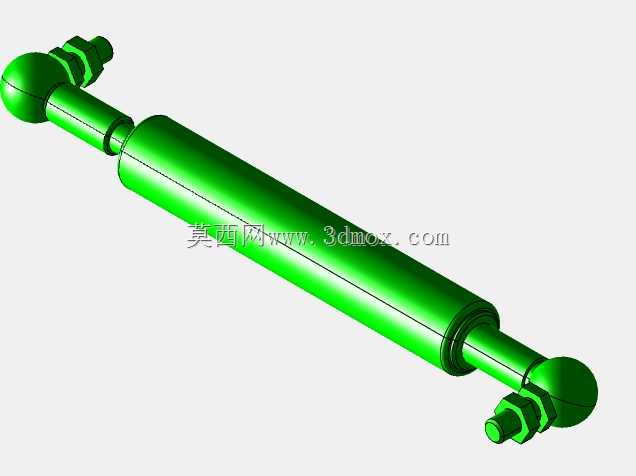

两端球头铰接式气弹簧结构设计

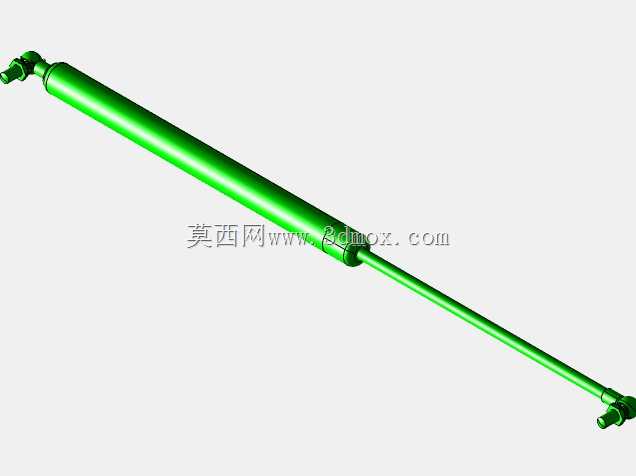

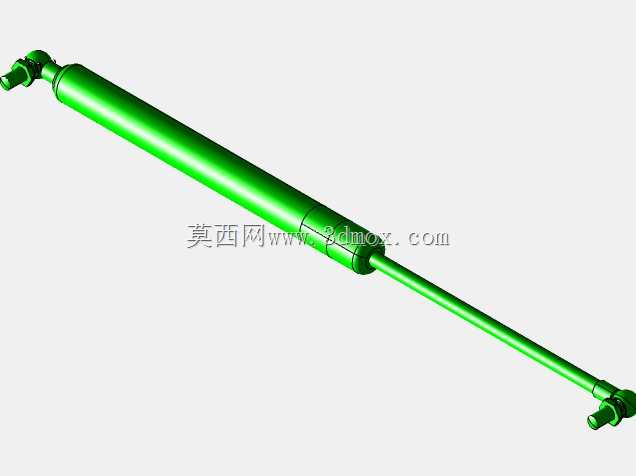

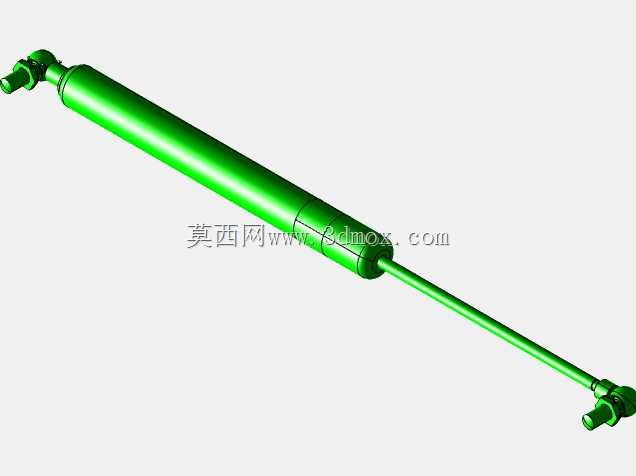

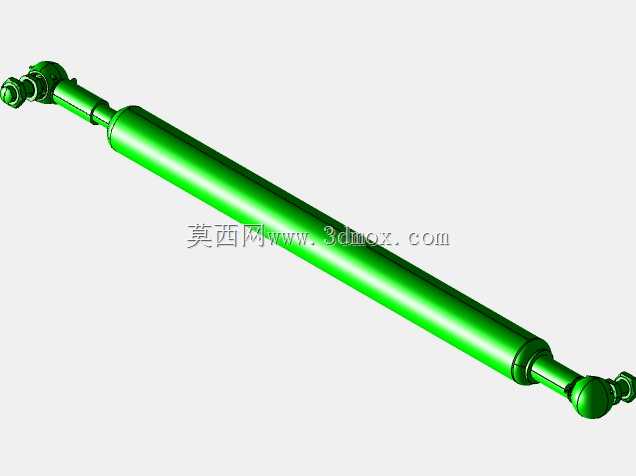

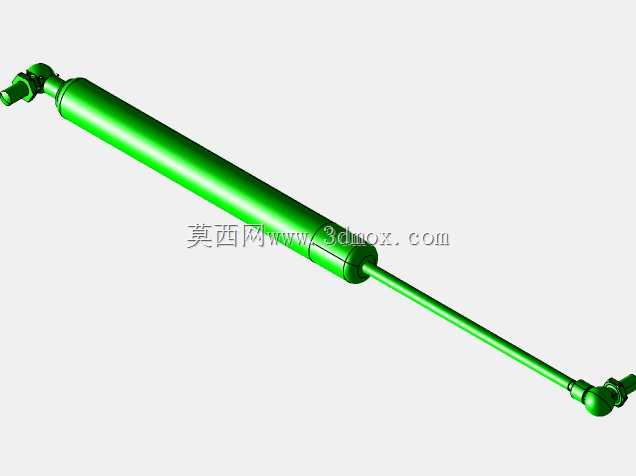

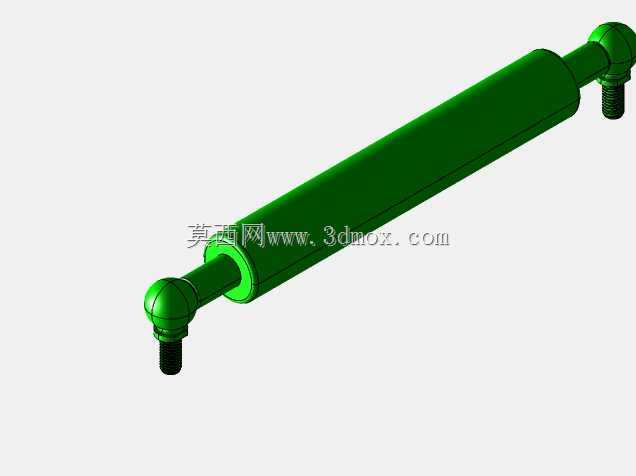

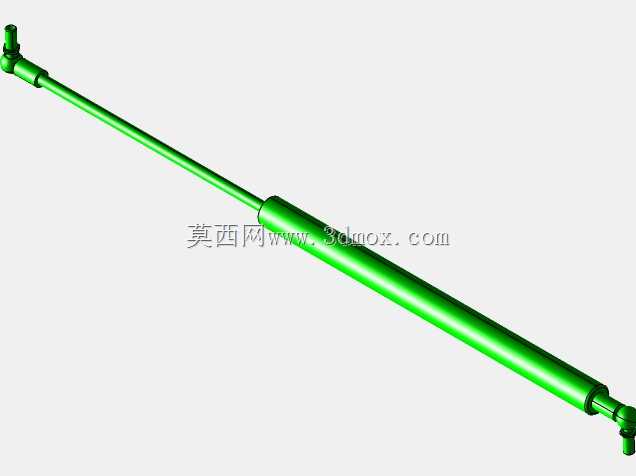

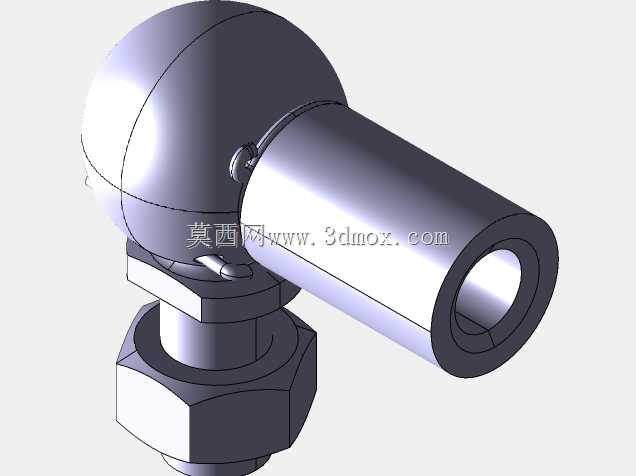

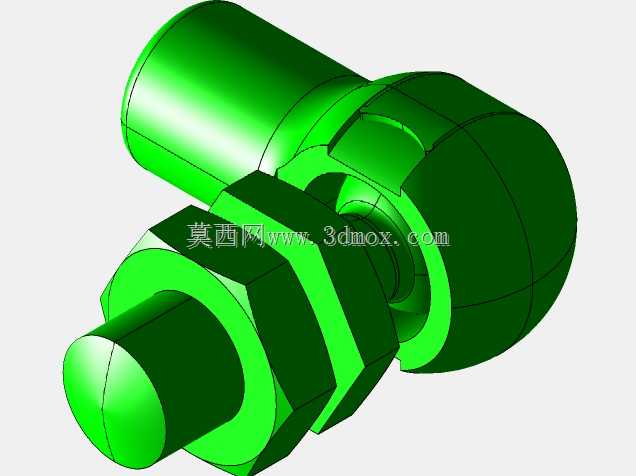

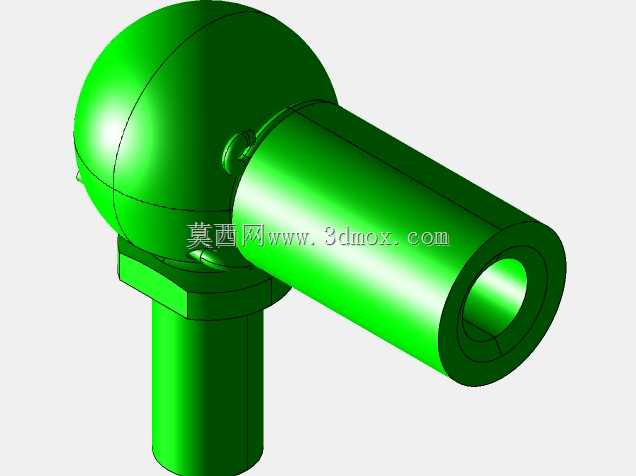

这款两端带球头铰接结构的气弹簧，是工业领域应用极广的弹性支撑缓冲部件，日常在各类需要柔性支撑、开合缓冲、角度维持的设备结构中都能见到它的身影。从结构设计逻辑来看，两端采用球头铰接的安装形式，核心是为了补偿安装过程中存在的角度偏差，避免活塞杆承受径向偏载，这类偏载是造成气弹簧密封件过早磨损、使用寿命骤降的核心诱因，球头结构可以在一定锥角范围内自由转动，让活塞杆始终保持轴向受力状态，大幅降低密封副的异常磨损风险。

从实际应用场景出发，这类气弹簧常被用在设备检修门的开合支撑、自动化设备防护门的缓升缓降、工装夹具的角度维持、物流设备尾板的助力举升等环节，区别于刚性支撑杆件，它可以在行程范围内提供近似线性的弹性支撑力，不需要额外设置锁止结构就能在任意行程位置保持稳定支撑力，开合过程中不会出现刚性碰撞，既可以降低操作人员开合部件的施力强度，也能避免部件开合过程中冲击磕碰造成的结构损伤。

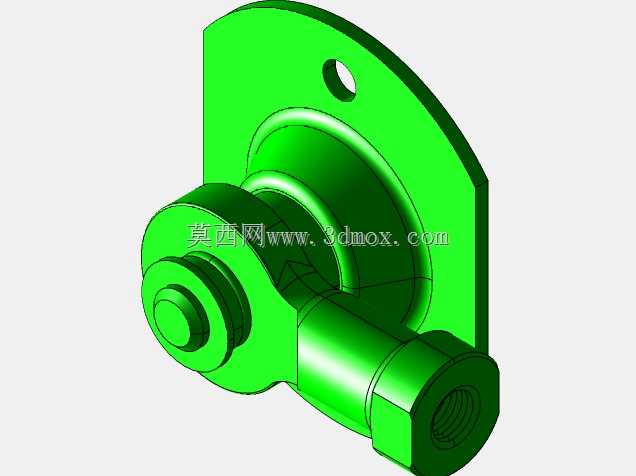

设计这类气弹簧的三维结构时，首先要明确安装边界的尺寸约束：缸体外径、活塞杆直径需要匹配预设的安装空间，避免和周边结构件产生运动干涉；两端球头的螺纹规格需要和设备上的安装座螺纹孔匹配，球头的摆动角度范围要覆盖设备开合过程中安装点的角度变化量，防止运动过程中出现卡滞。行程设计需要匹配部件的开合角度，完全伸展状态下要保证部件开启到预设最大角度，完全压缩状态下的总长要满足部件闭合后的安装空间要求，不能出现顶死或者拉伸过度的情况。

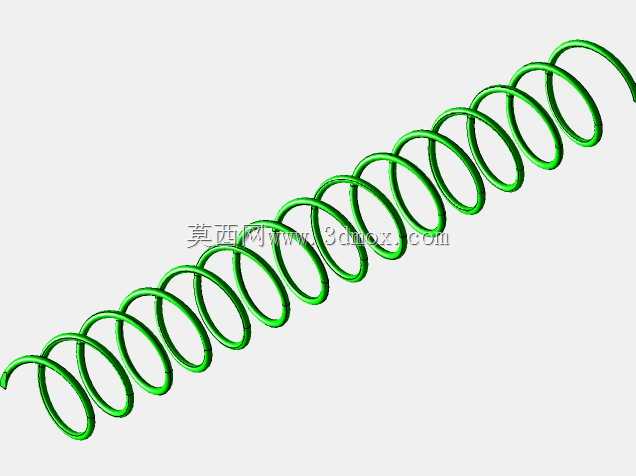

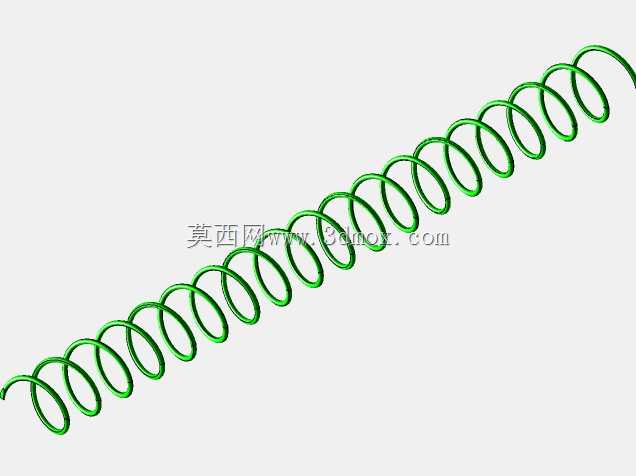

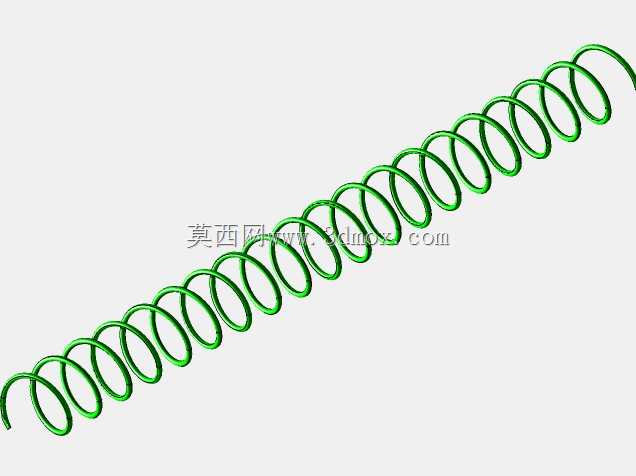

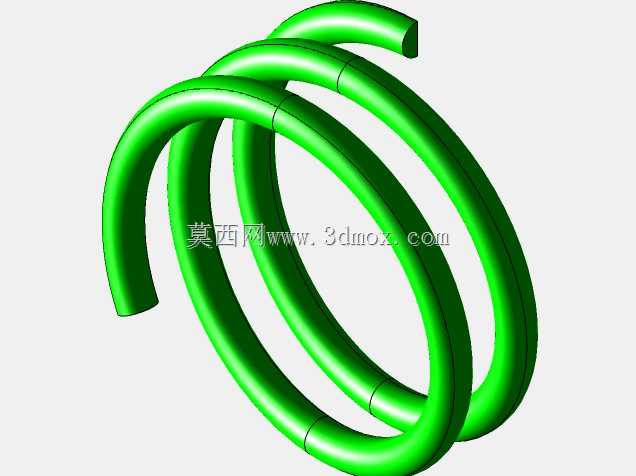

从功能特性来看，这类气弹簧的缸体内部充入高压惰性气体，通过活塞杆的伸缩改变缸内有效容积产生支撑力，相比螺旋弹簧，它的支撑力曲线更平缓，初始启动力和行程末端的力值差更小，不会出现弹簧压缩越久力值陡增的问题，同时整体结构更紧凑，相同支撑力参数下，安装占用的空间远小于传统螺旋弹簧结构。建模过程中需要重点关注活塞杆和缸体的同轴度公差，密封沟槽的尺寸精度直接决定了产品的密封可靠性，球头和杆端的连接强度需要满足额定支撑力下的载荷要求，避免受力过程中出现球头脱落的失效问题。在设备选型匹配时，还需要核算支撑力的大小，根据被支撑部件的重量、重心位置、安装点力臂长度计算所需的额定支撑力，避免支撑力过大造成关门费力，或是支撑力不足导致部件无法稳定维持开启状态。
