方形基座式管道夹持固定结构

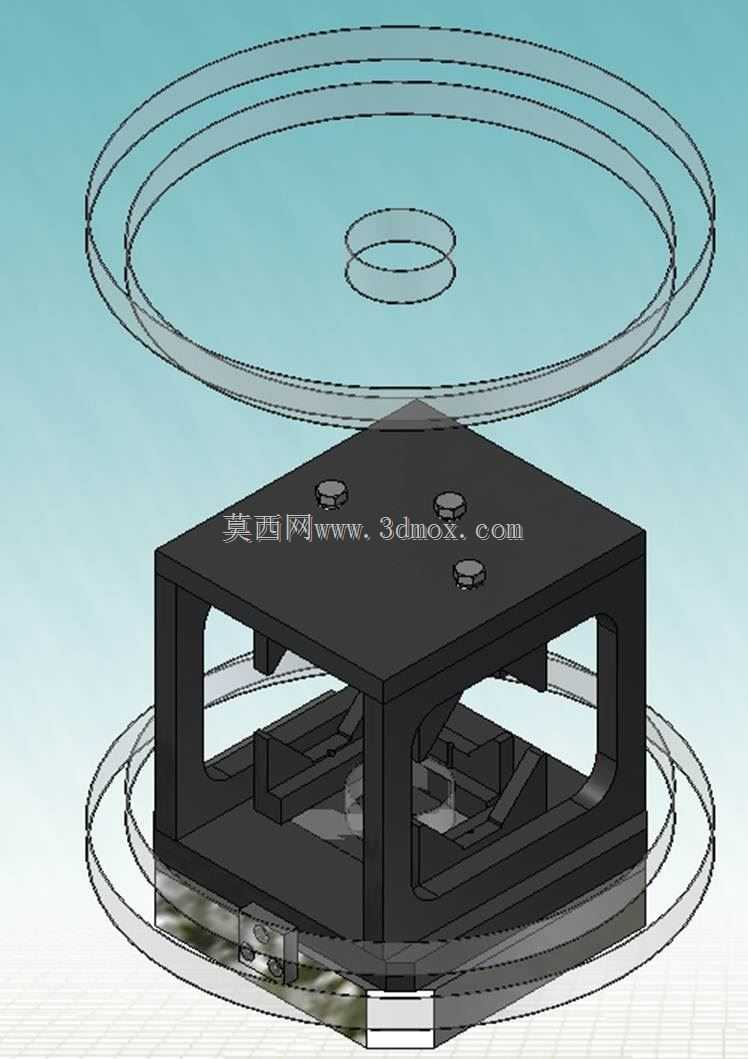

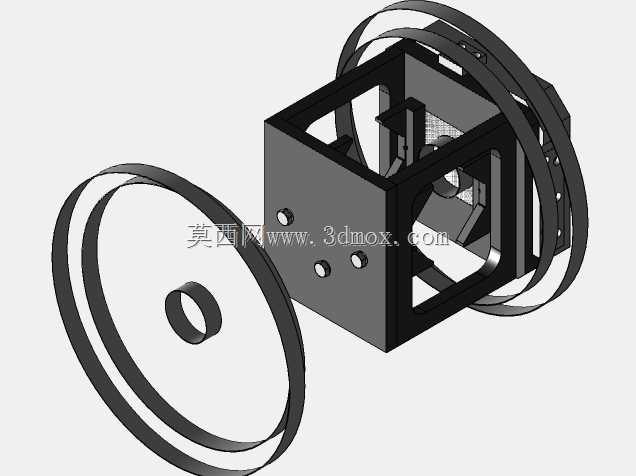

在流体输送管路布设、工业设备管线排布、实验室气液管路架设场景中，管路的径向与轴向限位直接决定系统运行稳定性，这款固定结构正是针对中小管径圆形管路的安装限位需求设计。结构主体采用方形箱式基座作为承载核心，基座顶面预留三个均布的紧固件安装孔，可通过螺栓将整个固定结构锁附在设备安装面、墙面支架或生产线型材架上，基座底部与安装面的接触区域做了平面度公差控制，避免锁附后出现结构倾斜导致的管路受力偏移。基座内部设置对称的楔形夹持卡位，当圆形管道穿入基座中部的通腔后，卡位结构可贴合管道外壁形成面接触支撑，相比传统点接触式管卡，能有效降低管道局部应力集中，减少管路长期运行中因振动产生的磨损渗漏风险。基座四周开设的镂空窗口并非单纯减重设计，一方面可在安装时直接观察内部管道的就位状态，确认管道是否完全卡入夹持位，另一方面也能为管路周边预留走线、接装旁通支路的操作空间，避免固定结构完全封闭导致的后期运维操作受限。结构上方的环形限位圈与基座同轴设置，可适配不同外径的管道穿入导向，安装时管道顺着环形圈导入基座夹持腔，无需反复对位调整，能有效提升现场管路装配效率。从安装边界来看，方形基座的外轮廓尺寸适配常规40系、50系工业铝型材的安装孔距，无需额外加工转接板即可直接固定在通用型材机架上，基座整体高度控制在常规管路安装的离地间隙范围内，不会额外占用过多布设空间，也不会与周边的阀件、接头产生安装干涉。设计时充分考虑了不同工况的适配性，夹持卡位的接触面预留了缓冲垫安装槽，可根据输送介质的振动特性加装橡胶或聚四氟乙烯缓冲垫，既可以吸收管路运行中的流体脉动振动，也能避免金属结构直接接触管道外壁造成的管壁腐蚀。整个结构的受力路径经过优化，管道的径向载荷通过夹持卡位传递到箱式基座的侧壁，再均匀分散到底部安装面的三个锁附点，不会出现单点受力过大导致的结构变形，即使在管路存在一定轴向窜动的工况下，也能保持稳定的夹持力，不会出现管道松脱移位的问题。
