带链条啮合的八齿链轮结构设计

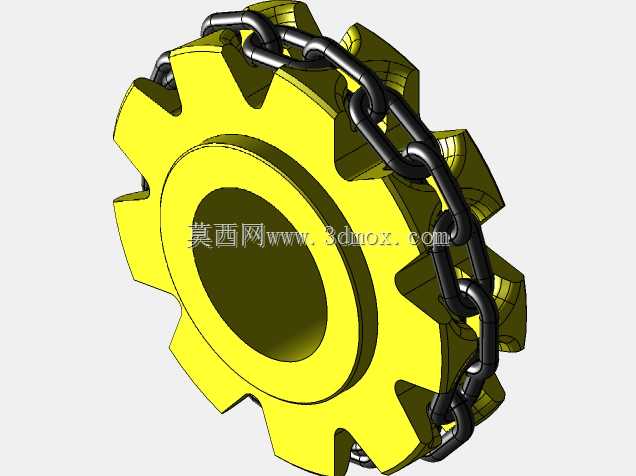

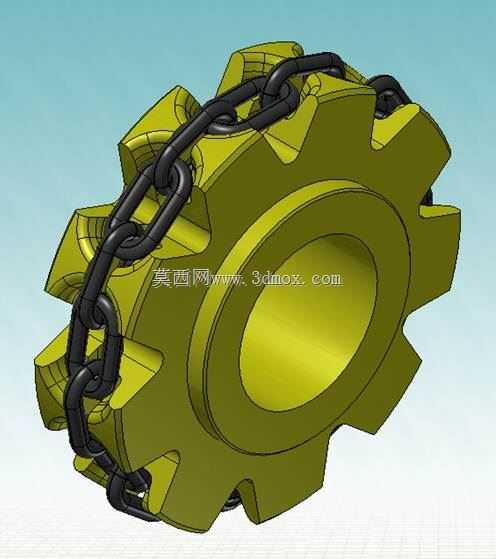

　　在重载输送、矿山采掘、工程卷扬这类对传动可靠性要求极高的工况里，链轮与滚子链的啮合传动是绕不开的结构方案，不同于齿轮啮合依赖齿面高精度接触传递扭矩，链轮链条的传动属于啮合配合的挠性传动，能在两轴中心距较大的场景下保持稳定的传动比，不会像带传动那样出现打滑丢转的问题，同时整体结构的抗冲击能力更强，能适应多粉尘、有一定腐蚀、载荷波动大的恶劣作业环境。这个链轮采用八齿的齿形设计，齿廓曲线做了适配标准滚子链的修形处理，齿槽的圆弧半径完全匹配配套链条的滚子外径，啮合过程中滚子能顺畅滑入齿槽，不会出现卡滞、咬链的问题，齿顶部分做了小倒角处理，避免链条在上下啮合切换时齿顶剐蹭链板外侧，降低运行过程中的异常磨损。从结构上看，

　　链轮的轮毂部分做了加厚设计，中心的安装孔为通孔结构，可根据实际安装的轴径需求做键槽加工，轮毂与轮辐之间采用大圆角过渡，消除应力集中点，避免在频繁正反转、冲击载荷作用下出现轮辐断裂的问题，轮齿的齿面厚度经过核算，能承受单齿啮合时的最大接触应力，长期运行不会出现齿面压溃、变形的情况。配套的链条为标准短节距滚子链，链板采用冲压成型的等强度结构，销轴与链板之间为过盈配合，滚子与销轴之间留有合理间隙，保证啮合过程中滚子能自由转动，减少齿面与滚子之间的滑动摩擦，链条的链节长度公差控制在合理范围内，保证与链轮啮合时的节距匹配，不会出现跳齿、脱链的问题。设计这类链轮结构时，首先要确认配套链条的节距、滚子外径、内节内宽这些核心参数，

　　齿形的绘制不能只照搬理论齿廓，要结合实际工况做适当的修形，比如在经常正反转的工况下，齿槽的两侧圆弧要做对称处理，保证正反啮合时的接触状态一致；如果是单向连续运行的工况，可以在啮入侧做微小的修缘，降低链条啮入时的冲击。安装边界上，链轮的轴向定位要可靠，通常会在轮毂一侧加工轴肩，另一侧用轴端挡圈或者锁紧螺母固定，避免运行过程中出现轴向窜动导致链条偏磨，两轴的平行度公差要控制在允许范围内，否则会导致链条单侧受力，加速链板和齿面的磨损，同时要预留出链条张紧的调节空间，通常中心距的调节量不小于两个链节的长度，方便后期磨损后张紧维护。在实际应用中，这类链轮常被用在刮板输送机的驱动端、斗式提升机的牵引机构、工程绞车的传动系统里，相比齿轮传动，

　　它不需要严格的密闭润滑腔，即使在开放式的工况下，定期涂抹润滑脂就能保证较长的使用寿命，而且传动过程中挠性链条能吸收一部分载荷冲击，对驱动端的电机、减速器能起到一定的保护作用。设计过程中还要考虑链轮的材料选择，通常在中等载荷工况下采用45号钢调质处理，齿面高频淬火就能满足硬度要求，重载工况下可以采用合金钢渗碳淬火，提升齿面的耐磨性能，链条的材料通常采用合金结构钢，链板经过热处理提升强度，销轴表面淬火提升耐磨性能。建模过程中要注意齿形的参数化设计，保证齿距的累积误差在合理范围内，链条的装配要模拟实际的啮合状态，每一个链节的转动自由度都要符合实际运动逻辑，方便后续做运动仿真，验证啮合过程中是否存在干涉，检查链条在进入和退出啮合时的接触位置是否合理，避免实际加工装配后出现运行卡滞、异响的问题。另外，链轮的根圆直径、齿顶圆直径的公差要合理标注，加工时要保证齿形的一致性，通常可以采用滚齿或者铣齿的方式加工，小批量生产时也可以采用线切割加工齿形，保证每个齿的齿廓精度一致，避免出现个别齿受力过大的情况。
