d8规格链轮配套链条啮合传动结构

　　这套链传动啮合结构，核心适配d8规格的传动链条，在各类输送设备、重载传动工位、低速大扭矩传递场景中都有广泛应用，比如生产线的物料输送段、工程机械的动力传递分支、农业机械的作业动力传输单元，都能见到这类链轮链条配合的结构身影。不同于齿轮啮合的近距离传动，链传动本身具备中心距适配范围广、传动比精准、打滑率极低的特性，能在多尘、油污、温变幅度大的恶劣工况下保持稳定的动力传递，不会像带传动那样出现长期使用后的拉伸打滑问题，也不需要齿轮传动那样严苛的中心距精度与润滑密封条件。从结构设计逻辑来看，这个链轮采用了渐开线齿形修形处理，齿槽的弧度完全匹配对应规格链条的滚子外径，齿侧间隙控制在合理区间，既不会因为间隙过小导致链条卡滞、

　　啮合过程中出现硬摩擦磨损，也不会因为间隙过大造成传动冲击、跳齿脱链的问题。链轮的齿顶做了小角度倒角处理，方便链条在啮入、啮出的过程中平滑过渡，减少链条滚子与齿顶的刚性碰撞，降低运行过程中的噪音与冲击载荷。链轮中心的轴孔采用基孔制公差设计，预留了键槽安装位置，能与标准平键配合实现周向固定，轴孔两端可根据安装需求加装挡圈或者轴端压盖，实现链轮的轴向定位，避免运行过程中出现轴向窜动影响啮合精度。配套的链条采用标准滚子链结构，每一节链节的销轴与外链板、套筒与内链板之间都采用过盈配合，套筒与销轴之间保留合理的转动间隙，保证链节在绕经链轮时能灵活弯折，不会出现卡滞。从安装边界来看，这个链轮的齿根圆、齿顶圆尺寸经过精准核算，配套对应规格链条后，

　　最小中心距需要满足链条包角不小于120度的要求，避免包角过小导致啮合齿数不足、承载能力下降；安装时需要保证两轴的平行度误差控制在允许范围内，否则会出现链条偏磨、单侧受力过大的问题，大幅缩短链条与链轮的使用寿命。在实际选型应用中，这类结构的承载能力主要取决于链轮的材质热处理工艺与链条的抗拉强度，常规工况下链轮采用45号钢调质处理后齿面高频淬火，就能满足大部分通用传动场景的耐磨需求，重载冲击工况下则可以更换为合金钢材并做渗碳淬火处理，提升齿面的抗冲击与耐磨性能。设计过程中需要重点核算链条的静强度安全系数与动态疲劳寿命，根据传递的功率、转速、工况系数确定链条的节距与排数，同时匹配对应的链轮齿数，齿数过少会导致传动不均匀性加剧、动载荷增大，

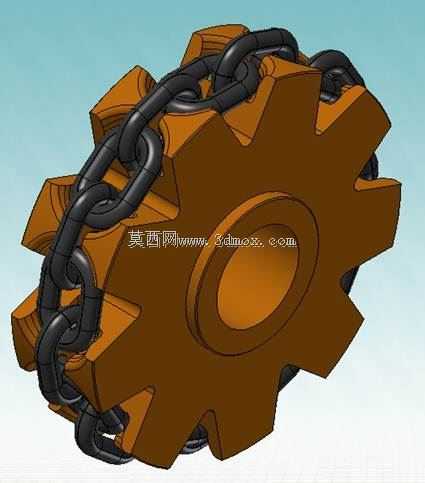

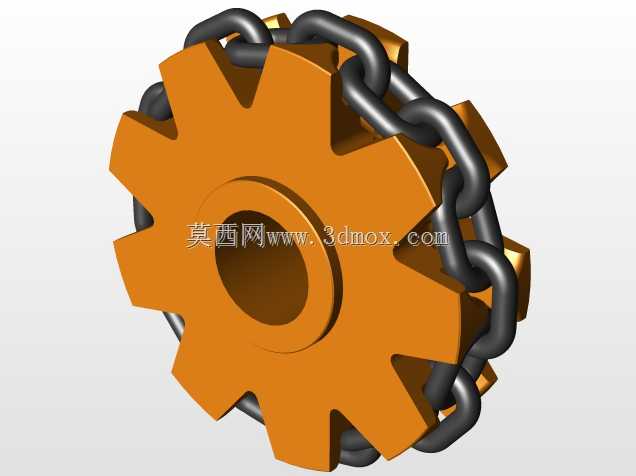

　　齿数过多则容易出现链条脱链的问题，常规传动场景下链轮齿数选择在10到20齿区间能兼顾传动平稳性与结构紧凑性。这套啮合结构的三维模型完整还原了链轮与链条的配合状态，齿形与链节的尺寸完全匹配实际加工标准，能直接用于装配干涉校验、运动仿真模拟，在做设备整体设计时，可以直接调用该结构验证传动路线的合理性，核算安装空间是否满足要求，避免后期加工装配时出现啮合干涉、空间不足的问题。不同于简化的链轮模型，这套结构完整呈现了链条与链轮啮合的细节，包括链节的弯折角度、滚子与齿槽的接触位置，在做运动仿真时能真实模拟链传动的动态特性，准确计算传动过程中的载荷变化、速度波动，为后续的电机选型、轴系强度校核提供准确的参考依据。在实际维护场景中，这类结构需要定期检查链条的张紧度，张紧力过大会加剧链条与链轮的磨损，增大轴承受力，张紧力过小则容易出现跳齿、振动问题，一般在链条松边设置张紧轮或者调整中心距的结构，保证链条运行过程中始终保持合适的张紧度；同时需要定期对链节铰接位置加注润滑脂，减少销轴与套筒之间的磨损，延长整体结构的使用寿命。
