立柱式悬臂起重吊运设备结构设计

　　在车间工位物料转运、轻型工件上下料、仓储区域零散货物调运这类作业场景里，大跨度行车覆盖不到的边角工位，或是作业半径有限、吊运频次不高但需要灵活转向的点位，这类悬臂式起重结构的实用性非常突出。不同于大型桥式起重机需要铺设全程轨道、占用厂房上部整体空间，该类设备依托单根立柱作为承载主体，安装时仅需要在地面做对应规格的混凝土基础预埋，不需要对厂房梁柱做额外的结构改造，对于老旧车间改造、临时作业点位布设、小型加工工位的配套起重需求适配性极强。从结构承载逻辑来看，整套设备的受力全部传递至底部立柱基础，立柱采用箱型截面设计，相比同规格圆管立柱具备更好的抗扭、抗弯性能，在悬臂伸出至最大作业半径、挂载额定载荷时，

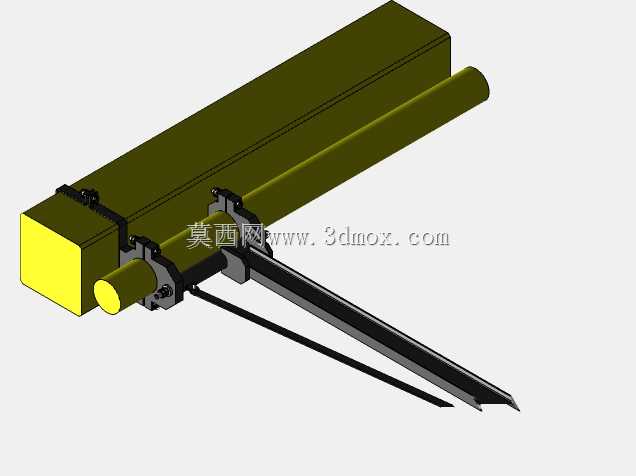

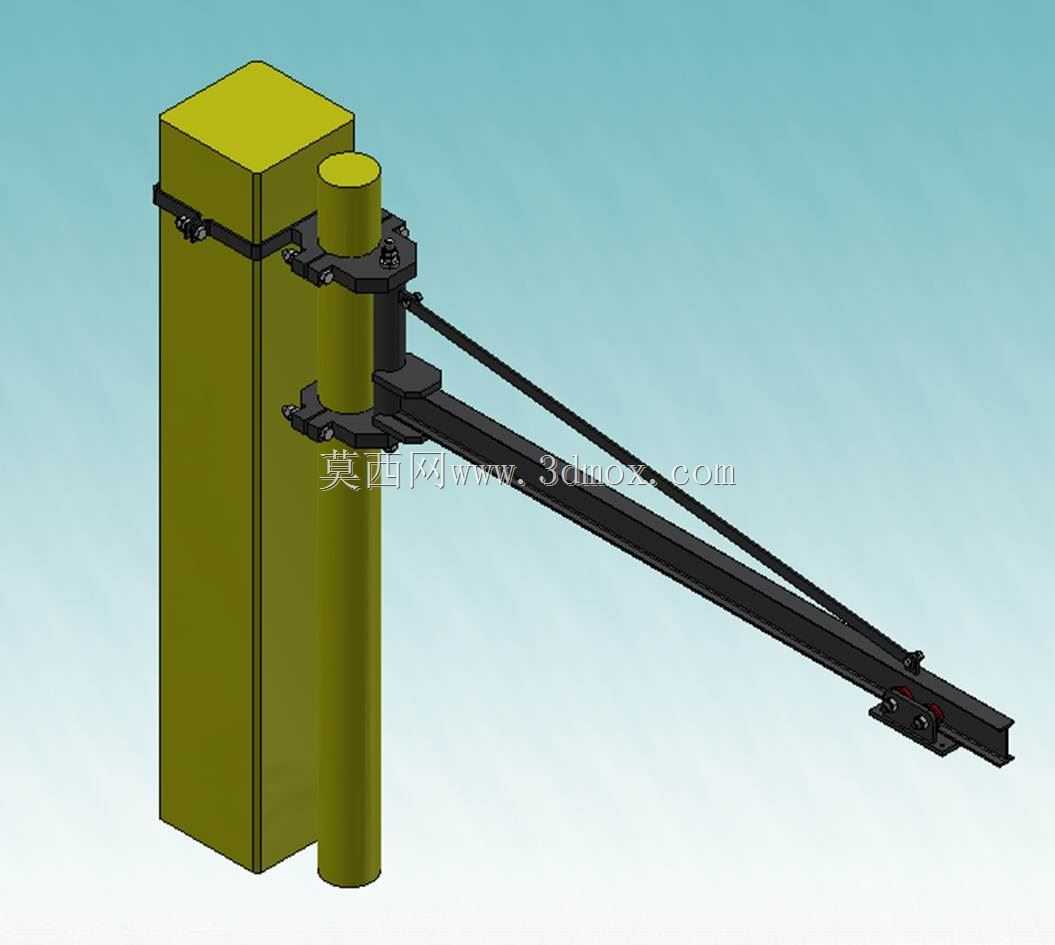

　　立柱根部的弯矩变形量可以控制在工程允许的挠度范围内，避免吊载作业时出现明显的臂架晃动。悬臂部分采用变截面工字钢结构，靠近立柱连接端的截面高度更大，向臂端逐步收窄，这种设计既可以保证回转支座连接位置的结构强度，应对吊载时的剪切力与弯矩，也能尽可能降低臂架自身重量，减少回转驱动时的阻力，同时降低立柱的附加载荷。臂架与立柱的连接位置采用上下两组抱箍式回转支承结构，上支承主要承受轴向载荷与倾覆力矩，下支承承担径向定位作用，抱箍结构可以在安装时根据立柱的实际加工公差做适配调整，降低对立柱加工精度的要求，后期维护时也可以单独拆解更换支承部件，不需要整体拆卸臂架。臂架下方设置的斜拉筋结构，一端连接在臂架靠近端部的位置，

　　另一端固定在回转支座的上部耳板上，通过斜向的拉力分担臂架的弯曲载荷，相比无斜拉的纯悬臂结构，可以在相同臂架截面规格下提升30%左右的额定起重量，或是在相同起重量要求下减小臂架的截面尺寸，降低整体材料成本。从安装边界来看，该类设备的立柱高度需要匹配作业区域的净空高度，臂架下沿距离地面的高度要满足最高吊载工件的通行需求，同时要预留吊具、电动葫芦本身的安装高度，避免吊载时工件与地面设备发生干涉；臂架的最大回转半径要覆盖整个作业工位的物料存放区与设备操作区，同时要注意避让车间内的立柱、管道、其他固定设备，回转角度可以根据现场实际需求设置机械限位，避免臂架转动到危险区域。在实际作业过程中，电动葫芦沿着臂架下沿的轨道做水平移动，

　　配合臂架整体绕立柱的回转动作，可以覆盖以立柱为中心、臂长为半径的整个扇形作业区域，操作人员在地面通过手柄控制葫芦的升降与行走，以及臂架的手动回转，对于1吨及以下的轻型工件吊运，手动回转的结构相比电动回转结构成本更低、维护更简单，作业时的动作响应也更直接，适合小范围、高频次的短距离吊运作业。设计过程中需要重点校核几个关键位置的强度：首先是立柱与基础连接的地脚螺栓规格，要根据最大起重量、最大臂长计算倾覆力矩，保证地脚螺栓的拉应力、剪切力在材料许用范围内，基础混凝土的承压能力也要匹配设备的总载荷与动载系数；其次是回转支承的连接螺栓，要承受臂架回转、吊载启停时的冲击载荷，需要设置防松结构避免长期作业后螺栓松动；另外臂架端部的挠度要控制在臂长的1/250以内，避免吊载时臂架下挠过大导致葫芦运行卡滞，或是吊载过程中工件出现明显的上下晃动。这类设备在机械加工车间的机床上下料工位、维修车间的零部件拆装工位、仓储区域的货物码放工位都有广泛应用，相比人工搬运可以大幅降低作业人员的劳动强度，避免重型工件搬运过程中的磕碰损伤与安全风险，相比大型起重设备又具备安装灵活、成本低廉、占用空间小的优势，是轻型起重作业场景里非常实用的配套设备。
