三工位旋转式胶带裁切工装结构设计

　　在包装作业、线束加工、电子元器件装配这类需要频繁取用定长胶带的生产场景里，传统单座胶带架往往需要操作人员手动扯断胶带，不仅裁切边缘容易出现毛边、斜口，单工位的结构也无法同时适配不同宽度、不同材质胶带的快速切换需求，遇到多规格胶带并行使用的工位，往往需要在台面上摆放多个胶带架，挤占操作空间的同时也容易拿错规格。这套三工位旋转式胶带裁切结构，正是针对这类工位痛点做的结构优化，整体采用中心立柱回转支承的布局，三个胶带安装工位沿中心轴呈120度均匀分布，作业时可通过旋转上部的回转盘快速切换当前工位的胶带规格，无需反复拆装胶带卷，也不用在操作台面摆放多个独立胶带座。

　　从实际功能落地的角度看，每个独立工位都集成了胶带卷装夹、导向张紧、锯齿裁切三个核心功能模块：装夹端采用可伸缩的顶针结构，能够适配不同内径的纸芯胶带卷，装夹时只需拉开侧端顶针即可放入胶带卷，松开后靠内置弹簧的预紧力顶紧纸芯，避免胶带卷转动时出现松脱、打滑；导向张紧面采用低摩擦的光滑平面结构，胶带拉出时沿导向面平顺送出，不会出现粘滞、扯皱胶带的问题，张紧结构的阻尼力度经过匹配，既不会因为阻尼过大导致拉胶带时费力，也不会因为阻尼过小导致胶带卷惯性松脱、带出多余胶带；裁切端采用锯齿形刀口，刀口角度经过优化，裁切时只需将胶带抵在刀口处轻压即可整齐切断，不需要额外配备刀片，也避免了外露刀片带来的操作安全隐患。

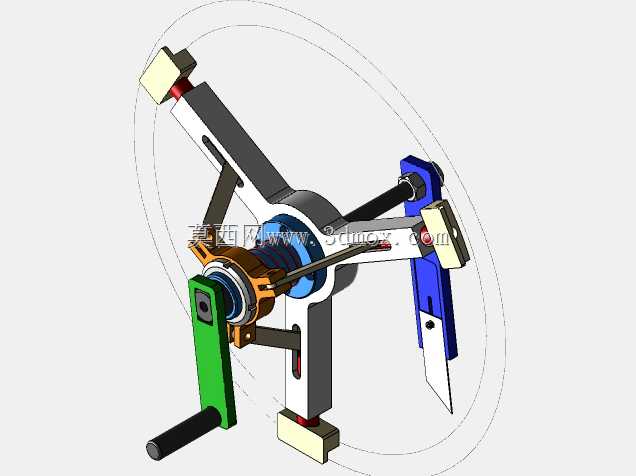

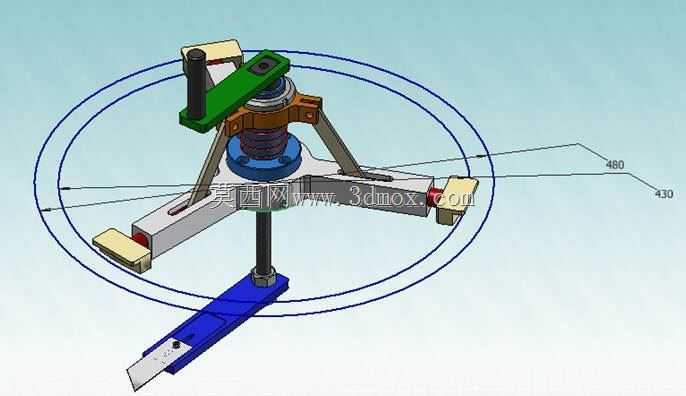

　　结构设计上，中心回转副采用轴套配合的结构，转动时无明显卡滞，定位结构采用弹簧钢珠定位，每转动120度即可自动卡入定位槽，保证当前使用的工位始终正对操作人员，不会因为作业时的触碰导致工位偏移。底部的安装底座采用长条形平板结构，可通过螺栓固定在工作台台面，也可搭配配重块直接放置在台面上使用，整体最大回转直径为480mm，安装时只需预留直径500mm的圆形操作空间即可，不会过度挤占台面的作业区域；竖直方向总高度控制在260mm以内，操作人员取用时无需抬高手臂，符合常规坐姿作业的操作高度要求。

　　不同于电动裁切设备的复杂结构，这套纯机械结构的裁切工装不需要外接电源和气源，没有复杂的电控元件，日常维护只需定期给中心回转轴添加少量润滑脂即可，故障率极低，非常适合流水线旁的手工装配工位、包装工位、维修工位使用。三个工位可分别安装不同宽度的透明封箱胶带、高温绝缘胶带、双面胶等常用胶带，切换时只需轻轻转动上部转盘即可完成工位切换，相比传统单个胶带座的使用模式，能够减少操作人员拿取不同胶带时的转身、抬手动作，有效降低重复操作的疲劳度。

　　从结构细节的工程考量来看，所有与胶带接触的零部件边缘都做了R2以上的圆角处理，避免尖锐边角刮伤胶带的胶层或者背纸，导致胶带出现断带、粘胶残留的问题；裁切锯齿采用冲压成型的薄钢片，通过沉头螺钉固定在工位支架上，长期使用后如果刀口磨损，只需松开螺钉更换锯齿片即可，不需要更换整个工位部件，降低了后期的使用成本。回转盘上部设置了操作手柄，转动工位时握持手柄即可带动整个回转架转动，操作力控制在5N以内，即使是长时间重复操作也不会产生明显的操作负担。每个工位的胶带安装位都设置了轴向限位挡边，胶带卷安装后不会沿轴向窜动，保证胶带送出时始终对齐裁切刀口，不会出现裁切偏斜的问题。

　　在实际的工位适配场景中，这套结构既可以作为独立的桌面工装使用，也可以通过底部的安装孔集成到小型包装工作台、线束装配工装板上，作为配套的辅助裁切模块使用。相比市面上常见的单工位胶带座，三工位的旋转结构在多规格胶带使用场景下，能够减少60%以上的台面占用空间，同时省去了来回更换胶带卷的时间，单工位的胶带卷适配范围覆盖内径25mm到76mm的常规工业胶带卷，宽度适配范围从10mm到60mm，能够满足绝大多数常规作业场景的胶带使用需求。结构整体受力经过校核，中心立柱采用45号钢加工，回转架采用铝合金材质，兼顾结构强度和整体重量，整体自重控制在3kg以内，即使是移动式作业工位也可以方便地挪动位置，不会因为过重导致搬运不便。
