双法兰式油路连接泵体端盖结构

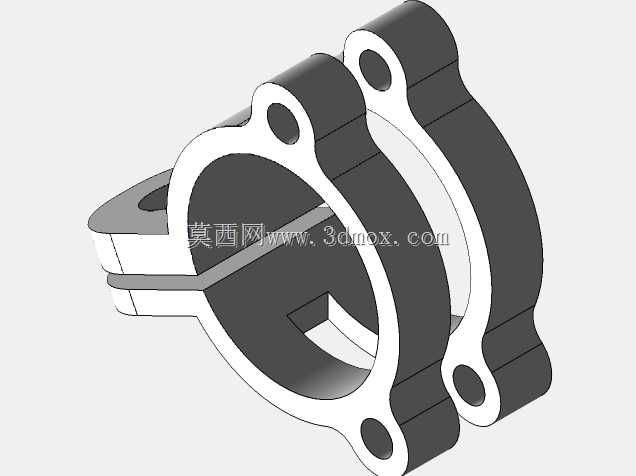

该结构件多用于小型容积式泵的端部封盖与油路转接场景，常见于低压润滑系统、小型液压动力单元的泵组装配环节，承担泵腔密封、外部油路对接、泵体轴向定位的多重作用。从结构设计来看，主体采用双层叠合法兰构型，两层法兰盘同轴布置，周向均匀分布三个贯通安装孔，孔位与泵体端面的螺纹安装位完全匹配，安装时可通过螺栓穿过孔位实现端盖与泵体的刚性连接，两层法兰之间预留的环形槽可嵌入密封垫片，装配后垫片受轴向压紧力填充结合面间隙，避免泵腔内油液从结合面渗漏。端盖侧向伸出的管状接口为油路通口，接口内孔与泵腔内部的流道直接连通，可外接输油管路实现油液的输入或输出，接口的壁厚经过强度校核，能够承受常规工况下的管路振动与油液压力冲击，不会出现接口开裂或变形问题。设计过程中优先考虑了安装对位的便利性，法兰盘外缘做了小尺寸倒角处理，装配时可快速引导螺栓穿入安装孔，无需反复调整端盖角度；端盖与泵腔接触的内侧端面做了平面度管控，加工后表面粗糙度满足密封要求，无需额外加工即可直接与密封件贴合。从安装边界来看，该端盖装配后轴向突出泵体端面的尺寸较小，不会占用过多泵组周边的安装空间，周向安装孔的中心距按照通用小型泵的安装接口尺寸设计，可适配多数同规格容积泵的端部安装需求，侧向油路接口的伸出长度经过优化，外接管路时不会与泵体周边的固定支架产生干涉。结构的壁厚分布遵循等强度设计原则，法兰盘与油路接口的衔接位置做了圆弧过渡处理，避免应力集中导致的结构断裂，日常运维时拆卸螺栓即可取下端盖，可直接检查泵腔内部的叶轮或齿轮磨损情况，无需拆解整个泵组管路，能有效降低设备维护的拆装工作量。
