星型摆式径向活塞动力传动结构

项目分类:3D模型 发布时间:2021-08-28 ID:245844
  • 星型摆式径向活塞动力传动结构
  • 星型摆式径向活塞动力传动结构
  • 星型摆式径向活塞动力传动结构
  • 星型摆式径向活塞动力传动结构
  • 星型摆式径向活塞动力传动结构
  • 星型摆式径向活塞动力传动结构
  • 星型摆式径向活塞动力传动结构
  • 星型摆式径向活塞动力传动结构
  • 星型摆式径向活塞动力传动结构
  • 星型摆式径向活塞动力传动结构
  • 星型摆式径向活塞动力传动结构
  • 星型摆式径向活塞动力传动结构
  • 星型摆式径向活塞动力传动结构
  • 星型摆式径向活塞动力传动结构
  • 星型摆式径向活塞动力传动结构

这类星型布局的径向活塞传动结构,早期广泛应用在航空活塞动力单元上,凭借周向均匀排布的活塞组件,能在较小的径向占用空间内实现更大的排量输出,相比直列排布的同排量结构,轴向长度能缩短40%以上,非常适合对轴向安装尺寸有严格限制的动力场景。现在这类结构除了在小型通航动力设备上沿用,也常被改造用于小型高压流体泵、紧凑式动力输出单元的设计中,部分定制化的实验动力台架也会采用这类布局来验证多缸同步做功的平顺性表现。

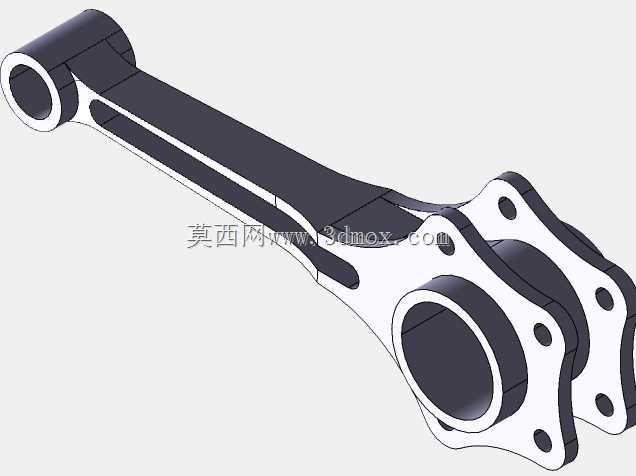

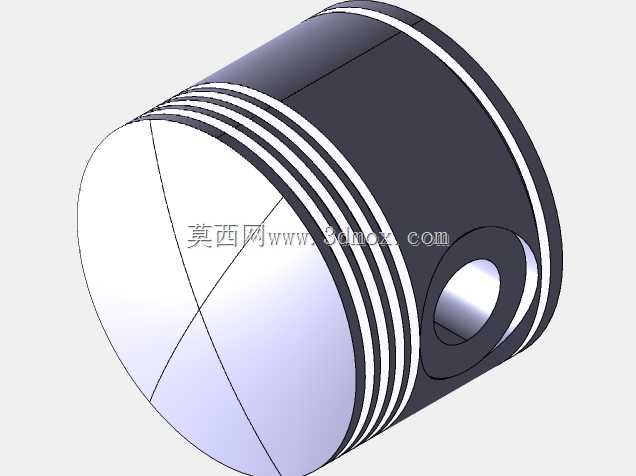

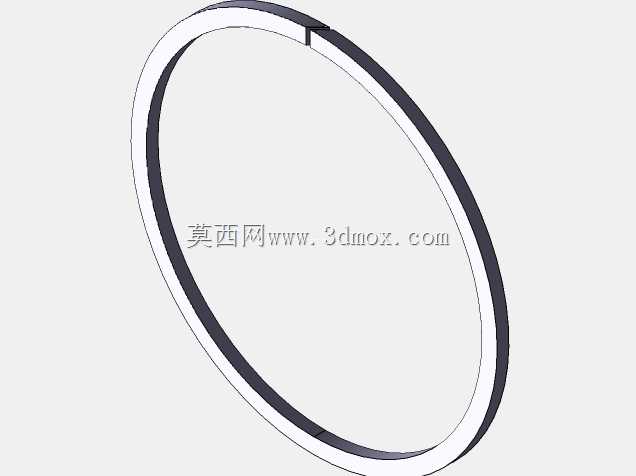

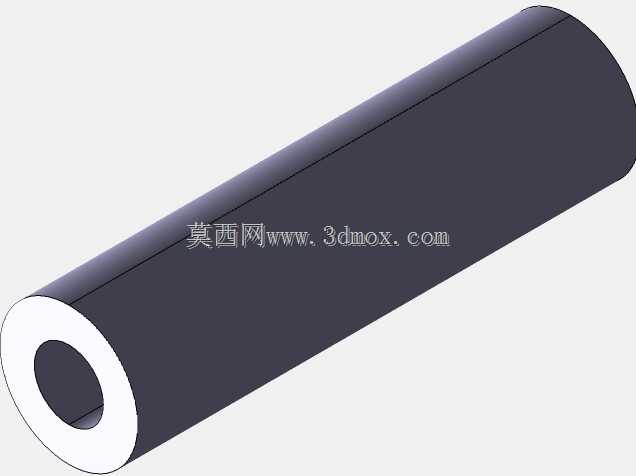

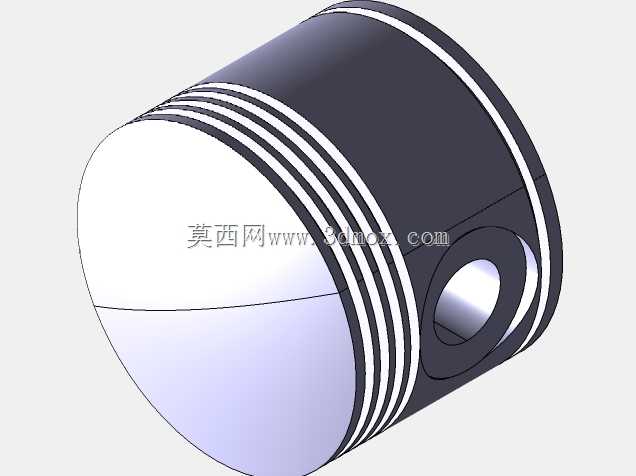

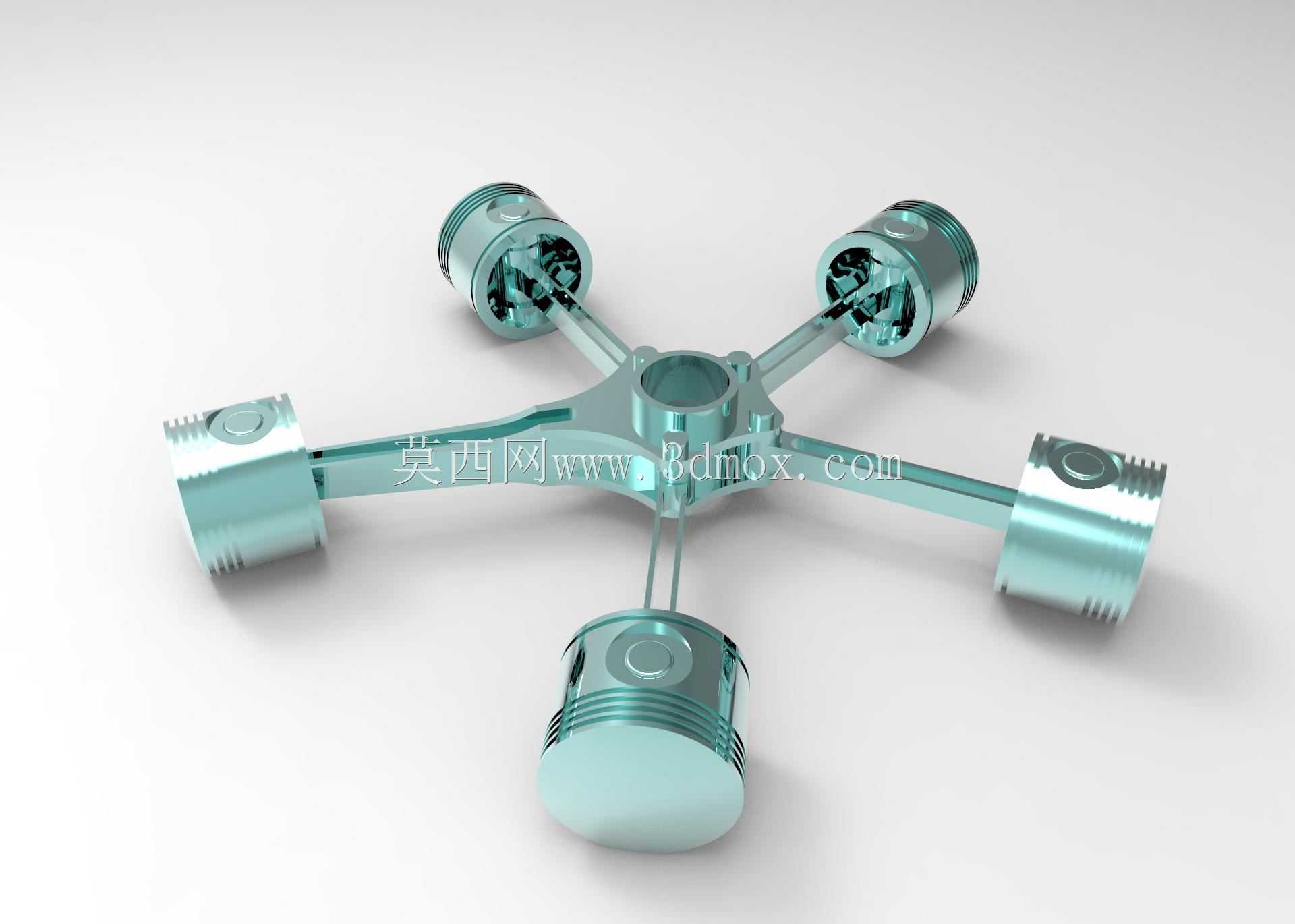

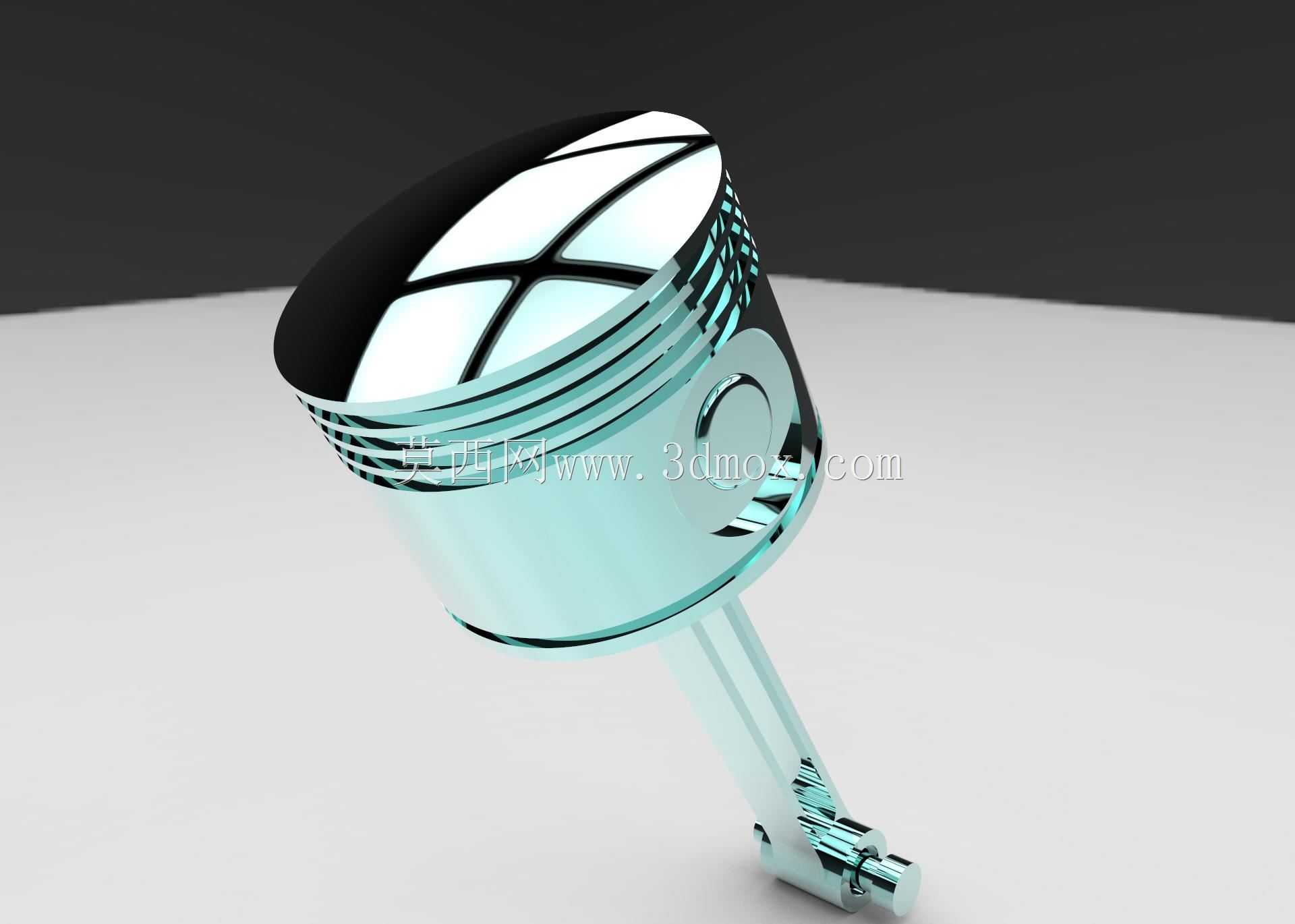

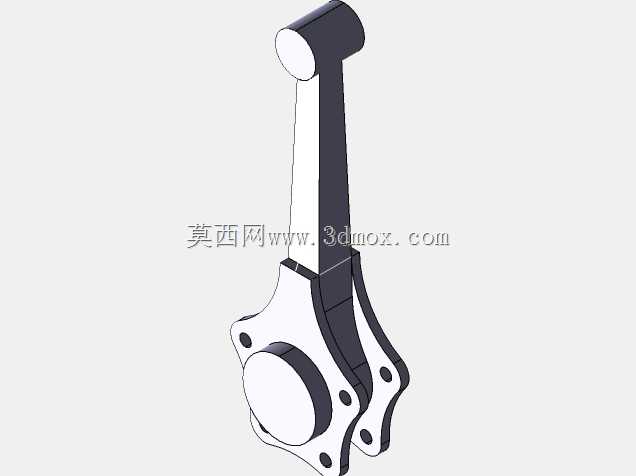

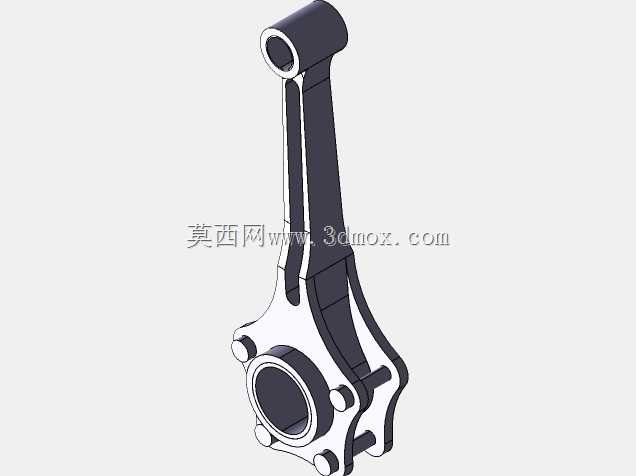

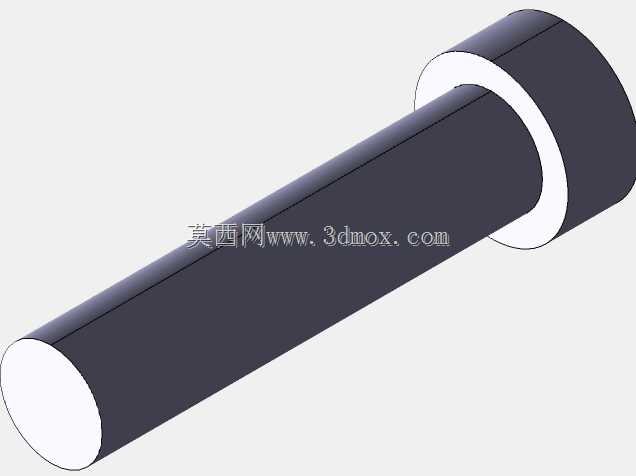

从结构设计逻辑来看,中心的曲柄销是整个结构的动力交汇点,五组连杆沿周向72度均匀分布,每根连杆的大端共同铰接在中心曲柄的同一销位上,小端则通过活塞销与对应活塞连接,这种设计能让各缸的做功冲程沿圆周方向均匀错开,每转动72度就有一个活塞进入做功行程,大幅降低输出轴的扭矩波动,不需要额外加装大质量的飞轮就能获得相对平稳的动力输出。活塞部分采用了轻量化的裙部设计,环带位置预留了三道环槽,分别对应气环与油环的安装位,能保证往复运动过程中的密封性能,同时活塞销座做了局部加厚处理,应对往复运动产生的交变冲击载荷。

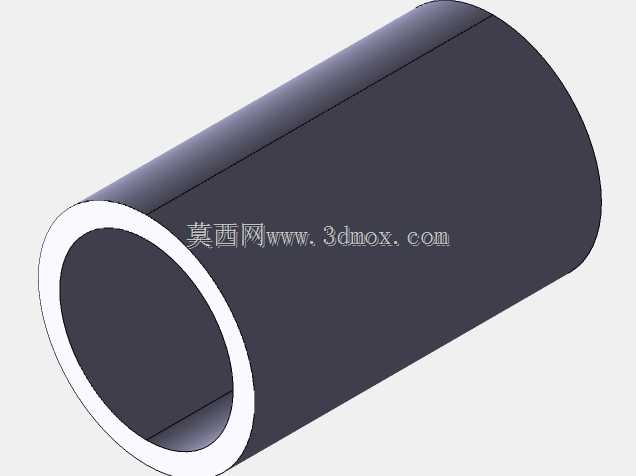

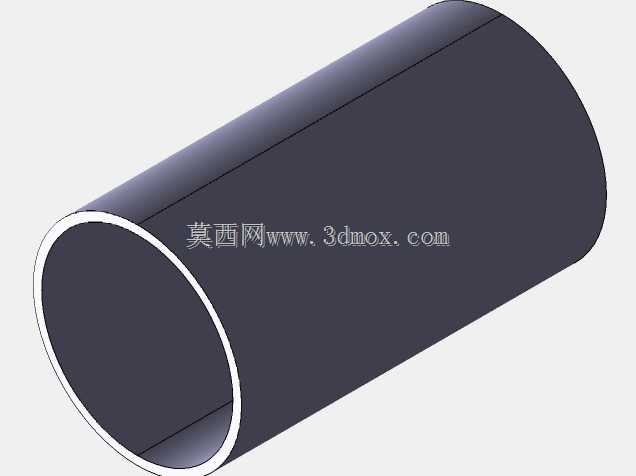

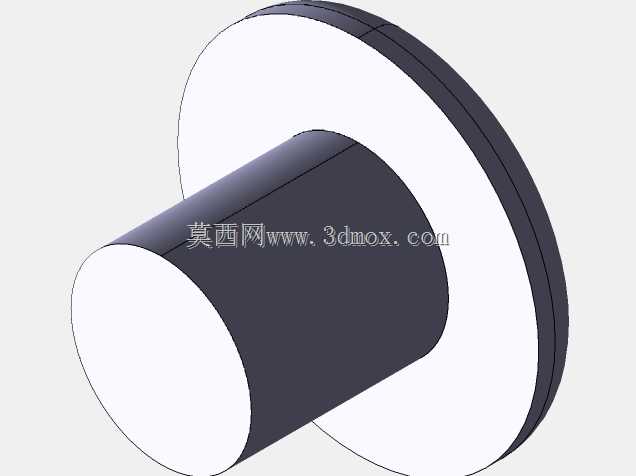

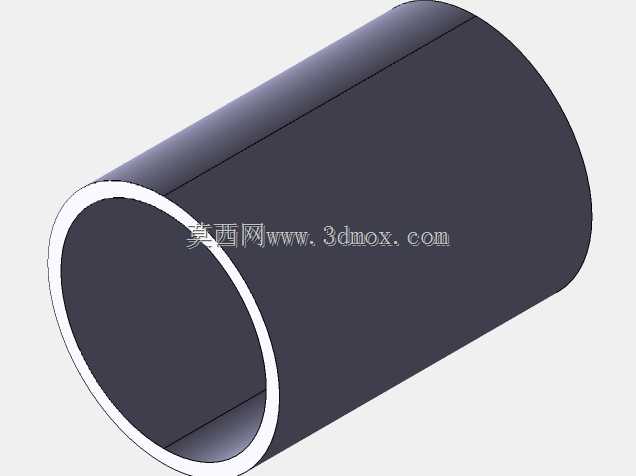

设计过程中需要重点关注连杆的运动干涉问题,由于五根连杆共用同一个曲柄销,在曲柄转动的全行程内,相邻连杆的杆身不能出现碰擦,因此连杆的杆身截面采用了收窄的工字型设计,既保证了轴向的抗拉压强度,也给相邻连杆预留了足够的摆动间隙。安装边界上,这类结构的缸体需要沿中心圆周方向均匀布置缸套,缸套的轴线必须全部交汇于曲柄的回转中心,位置度公差需要控制在0.02mm以内,否则会出现活塞偏磨、连杆受力异常的问题。中心曲轴的支撑轴承需要布置在曲柄的两侧,承受多缸往复运动产生的径向合力,轴承的选型需要兼顾径向载荷与一定的轴向窜动余量。另外活塞的往复运动惯性力可以通过周向对称排布实现部分自平衡,相比同缸数的直列结构,整机的振动水平能降低30%左右,对安装基座的强度要求也相应降低。在实际建模过程中,需要先确定曲柄的回转半径,也就是活塞的行程长度,再根据排量需求反算活塞的直径,之后依次匹配连杆的长度,通常连杆长度与曲柄半径的比值控制在3.5到4之间,能平衡活塞侧推力与结构整体尺寸的矛盾,比值过小会导致活塞对缸壁的侧压力过大,加剧缸套磨损,比值过大则会让整体径向尺寸超出安装边界。
