带对夹连接结构的管道用法兰管件

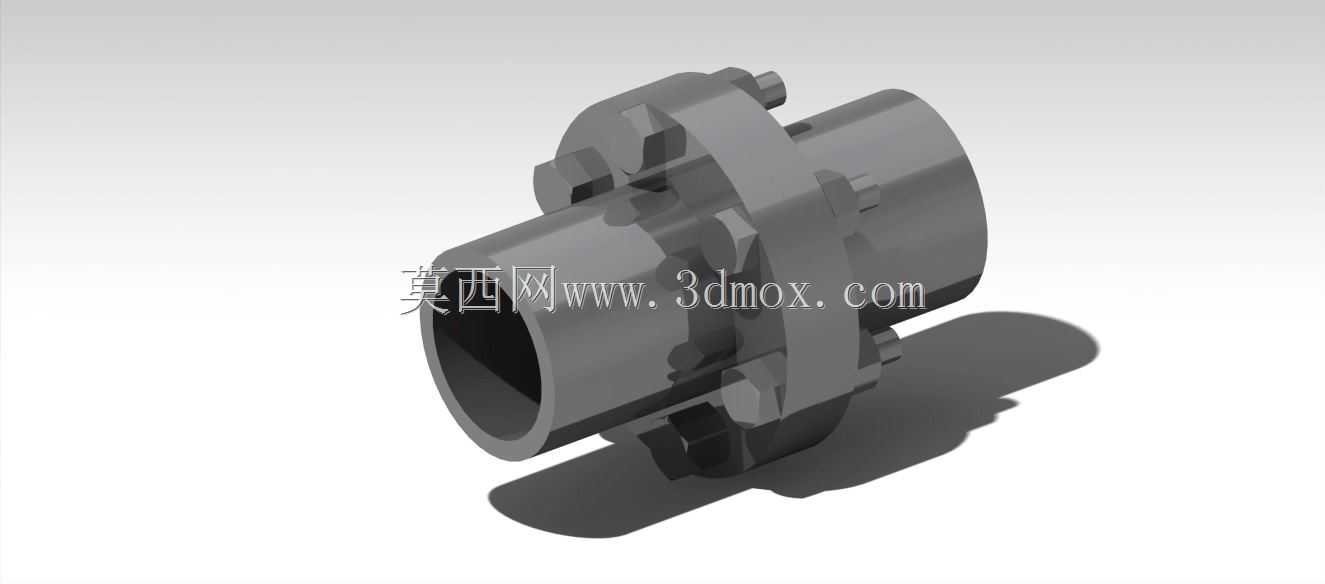

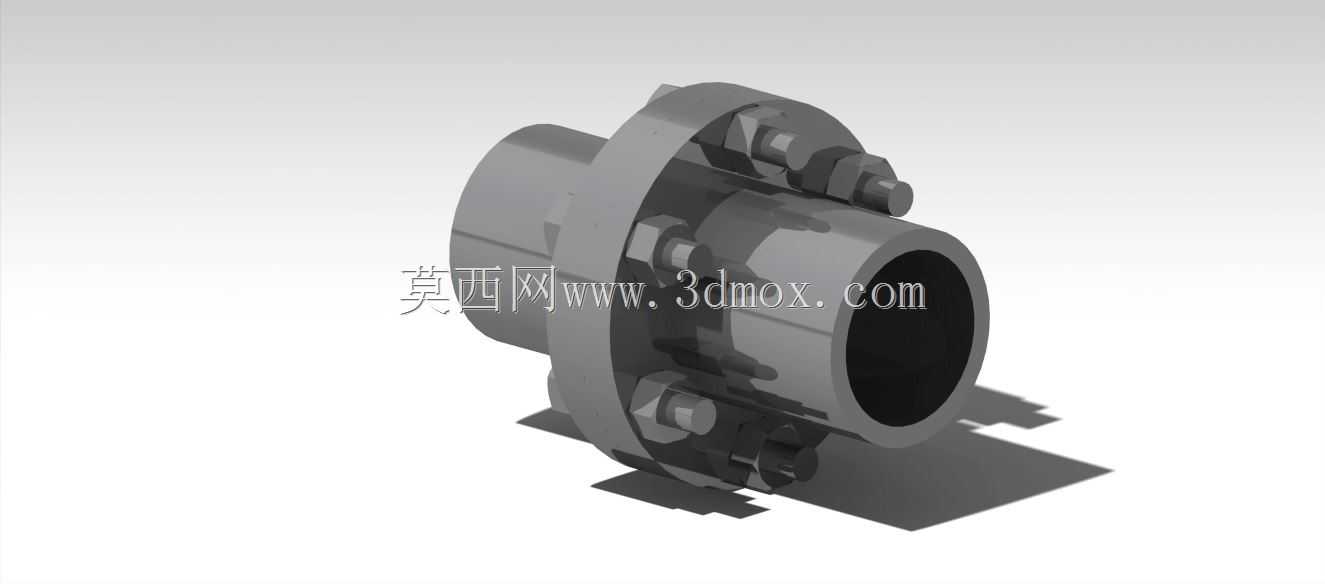

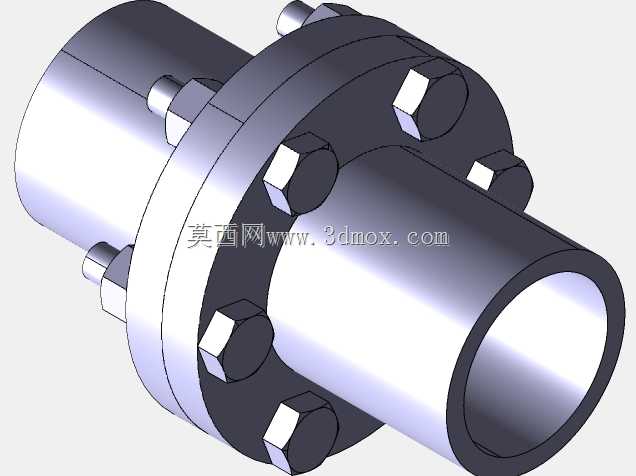

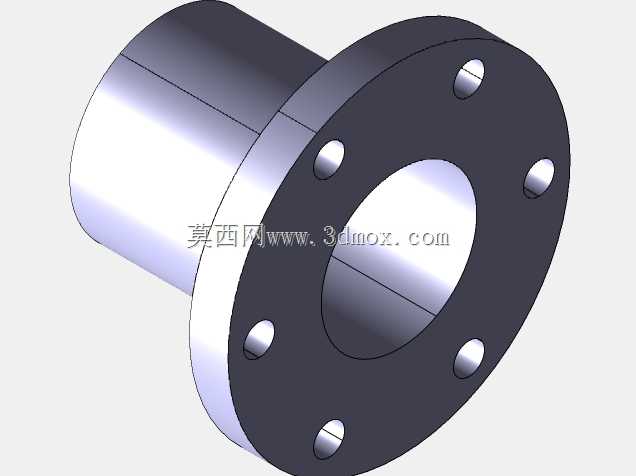

这类带对夹锁紧结构的法兰管件，在化工流体输送、市政给排水、工业循环水系统里应用十分广泛，区别于传统平焊法兰的焊接固定方式，该结构采用两半式抱合锁紧设计，安装时无需在现场动火焊接，仅需拧紧周向分布的锁紧螺栓即可完成与两端管道的对接，特别适合易燃易爆工况、高空管路铺设这类不允许动火作业的场景，能大幅压缩现场安装的工期与安全管控成本。从结构设计逻辑来看，该法兰管的核心密封面采用凸台定位结构，对接时可与配套法兰的凹槽形成嵌合定位，避免管路承压运行时出现密封垫片错位导致的泄漏问题，管体内壁做了等径过渡处理，不存在传统法兰焊接处的焊瘤凸起，流体通过时不会产生局部涡流，能有效降低管路输送过程中的压损，对于输送含细小固体颗粒的流体工况，也能减少颗粒在管壁连接处的沉积，降低管路堵塞的概率。在安装边界尺寸上，该法兰管的对接端外径与同公称通径的标准管道外径完全匹配，法兰盘的螺栓孔中心距符合通用管路法兰的安装尺寸规范，可直接替换同规格的传统焊接法兰件，无需对现有管路做额外改造；周向布置的锁紧螺栓预留了足够的扳手操作空间，现场安装时无需使用特殊工装，普通活动扳手即可完成锁紧作业，两半式抱箍的锁紧行程预留了3-5mm的调节余量，可适配两端管道存在少量同轴度偏差的安装场景，降低现场安装的对位难度。实际工况应用中，该结构的法兰管可承受中低压管路的运行压力，密封垫片可根据输送介质的特性更换橡胶、四氟、金属缠绕等不同材质，适配水、油品、弱腐蚀性化工流体等多种介质的输送需求；管体与法兰接触的位置做了圆角过渡处理，避免应力集中导致的长期运行疲劳损坏，在有振动的管路场景中，抱合式结构可吸收少量管路振动位移，相比刚性焊接的法兰结构，抗疲劳损坏的能力更强。在管路检修环节，该结构的法兰管拆卸十分便捷，仅需松开周向锁紧螺栓即可将管件从管路中拆下，无需像传统焊接法兰那样切割管段，能大幅降低管路后期维护的成本与停机时间，尤其适合需要定期清理管路内部、更换管件的生产工况。
