参数化管路硬件提取与扩口接头结构

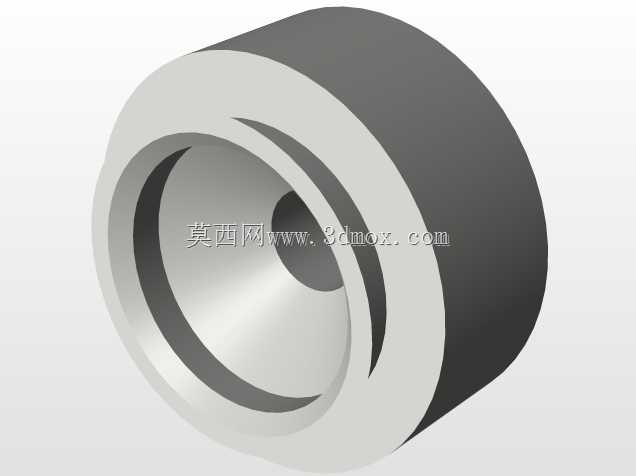

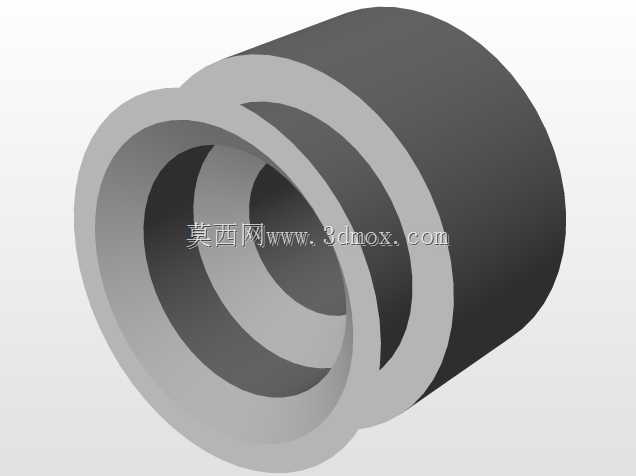

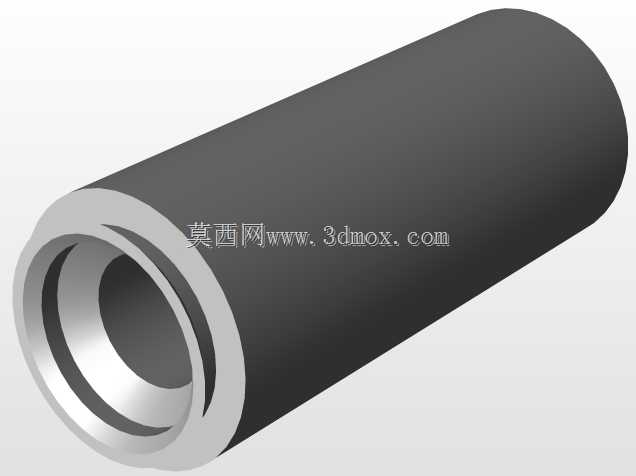

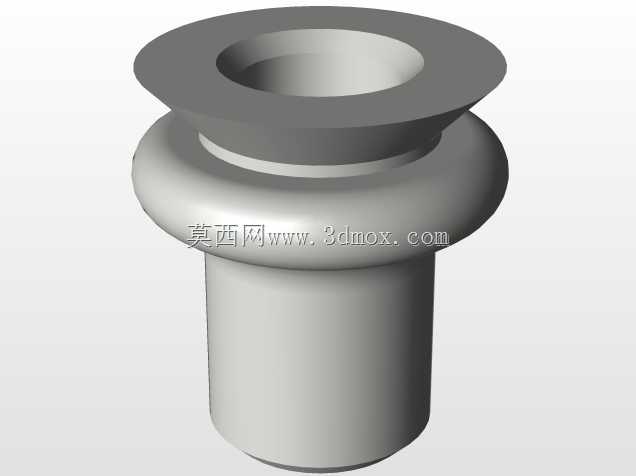

这类扩口式管路接头，主要应用在中低压流体输送回路的硬管连接场景，覆盖气动控制回路、低压液压传动系统、小型制冷设备冷媒管路、实验室气路排布等多个工程领域，核心作用是实现硬管终端的密封连接，同时兼顾管路拆装的便捷性，避免硬管直接对接时的应力集中与密封失效问题。从结构设计逻辑来看，这类接头采用参数化建模思路构建，所有尺寸关联硬管外径、扩口锥度、连接螺纹规格等核心参数，调整基础参数即可快速生成对应规格的接头模型，能大幅提升不同管径管路设计时的选型建模效率。接头整体分为三个核心功能段：一端是与硬管配合的扩口承插段，内锥面严格匹配硬管扩口后的74度外锥角度，安装时硬管端部经扩口工具加工出对应锥面后，与接头内锥面紧密贴合，依靠锥面的金属接触实现线密封，无需额外加装密封垫即可耐受常规工况下的流体压力，同时能抵消一定的管路振动位移，避免硬管在振动工况下出现接口开裂。中间段是六角拧装结构，对边尺寸严格遵循标准紧固件的扳手空间要求，预留足够的扳手操作余量，安装时无需特制工装，用普通开口扳手即可完成拧紧作业，拧紧过程中锥面逐步压紧，不会出现硬管扭转的问题。另一端是适配不同连接场景的接口段，可根据需求设计为外螺纹、内螺纹、快插对接等多种形式，适配不同的阀块、设备接口、管路转接需求。从安装边界来看，这类接头的轴向安装尺寸预留了足够的硬管插入余量，扩口端的内孔深度比硬管插入深度大2-3mm，避免硬管端部顶到接头内腔造成流道堵塞，同时径向尺寸控制在合理范围，多管路并排排布时，相邻接头之间预留至少3mm的操作间隙，不会出现扳手干涉的问题。接头的流道内壁做了平滑过渡处理，没有直角突变结构，能降低流体通过时的局部阻力损失，减少紊流产生的噪音与振动，对于气动回路来说，还能避免高速气流在直角位置产生的啸叫问题。在实际设备装配中，这类扩口接头相比卡套式接头，对硬管的加工精度要求更低，现场施工时只需用标准扩口器完成硬管端部扩口即可完成装配，无需精准控制卡套的预紧深度，更适合现场改装、小批量设备装配的场景，同时可重复拆装次数更多，多次拆装后只要锥面没有出现磕碰划伤，就能保持可靠的密封性能，后期维护成本更低。建模过程中对所有配合面做了公差匹配设计，内锥面的粗糙度、同轴度都遵循管路接头的行业公差要求，生成的模型可直接用于工程出图、装配干涉检查、管路应力仿真等后续设计环节，无需二次调整结构尺寸。
