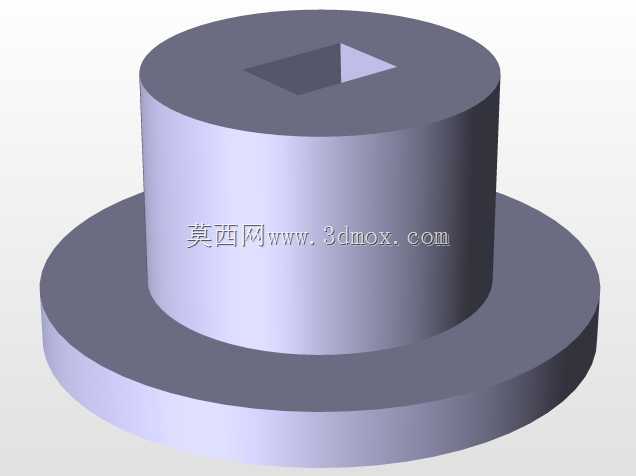

带法兰底座矩形孔工业喷嘴结构

这类带法兰底座的矩形孔喷嘴，在工业流体喷射场景里的适配性远高于常规圆形喷口结构，很多人在做表面处理、气幕隔离、条状涂布工位的选型时，最先考虑的就是这类结构的喷射件。从实际安装边界来看，底部的圆盘法兰是核心定位结构，安装时不需要额外做螺纹对接的同轴度校准，只要在安装面板上开出对应法兰螺栓孔位，将法兰端面贴合安装基准面压紧密封垫即可完成固定，相比螺纹旋入式喷嘴，法兰连接的抗冲击性更强，在高压流体、带微小颗粒介质的输送工况下，不会出现螺纹松脱、喷口偏移的问题。

设计阶段最先敲定的是上下两部分的同轴度要求，中间的圆柱主体是流体的稳压腔段，流体从接入端进入腔体后，会在这段圆柱空间内完成流速均化，避免因为入口端的流道紊流导致喷口出流不均匀的问题。顶部的矩形喷口是整个结构的功能核心，不同于圆形喷口的锥形扩散射流，矩形孔的射流会呈现出扁平条状的覆盖形态，在需要形成连续气幕阻隔粉尘、对带状工件做定点吹扫、或者窄幅涂布作业时，这种喷口不需要额外加装导流附件就能直接获得均匀的条状流场，能大幅简化整套喷射管路的结构设计。

从结构细节来看，法兰底座的厚度设计需要匹配安装面板的承压能力，若用于高压吹扫工况，法兰厚度要保证螺栓锁紧后不会出现端面翘曲，避免密封面泄漏；中间圆柱腔体的内径尺寸要和喷口的通流面积形成合理的比例，通常腔体通流面积要达到喷口面积的3倍以上，才能保证腔体内的流体压力稳定，让整个矩形喷口长度方向上的出流速度差控制在允许范围内。喷口的矩形棱边做了微小的倒角处理，不是尖锐的直角结构，这是为了避免高压流体长期冲蚀棱边导致喷口变形，延长喷嘴的使用寿命，同时也能减少射流边缘的紊流扩散，让喷射的条状流场边界更清晰。

在实际产线应用中，这类喷嘴常被布置在带钢生产的吹扫工位、食品加工的条状清洗工位、涂装线的气幕隔离段，安装时只要保证喷口矩形边的方向和需要覆盖的条状区域平行，就能获得均匀的喷射覆盖效果，不需要像多个圆形喷嘴阵列那样反复调整每个喷嘴的角度和间距，能减少安装调试的工作量，也避免了多喷嘴阵列容易出现的喷射重叠区、空白区问题。建模过程中需要重点关注法兰安装孔的位置度、圆柱腔体和法兰端面的垂直度、矩形喷口和腔体的同轴度这几个形位公差，这些参数直接决定了喷嘴安装后的密封性能和喷射精度，若形位公差超差，安装后会出现喷口方向偏斜、密封面泄漏等问题，直接影响工位的工艺效果。
