ArduinoMega2560开发板SolidWorks模型

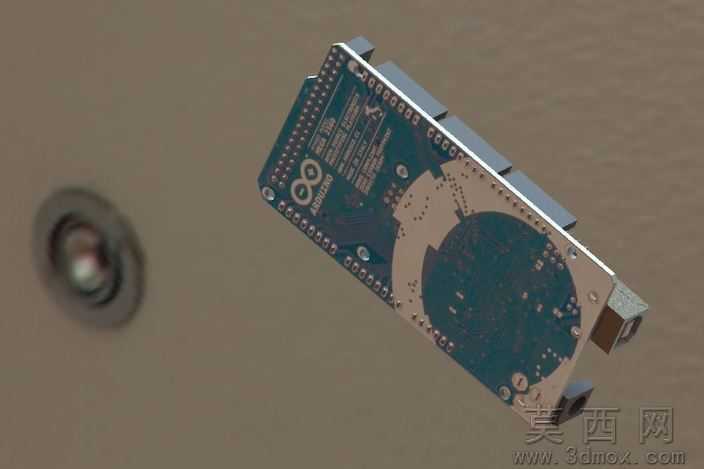

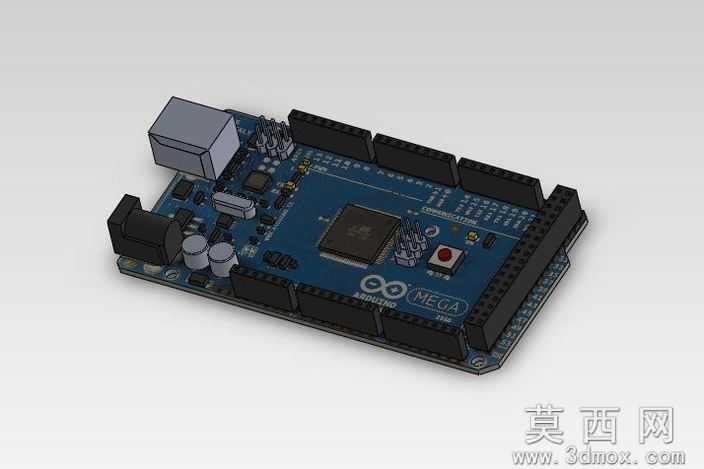

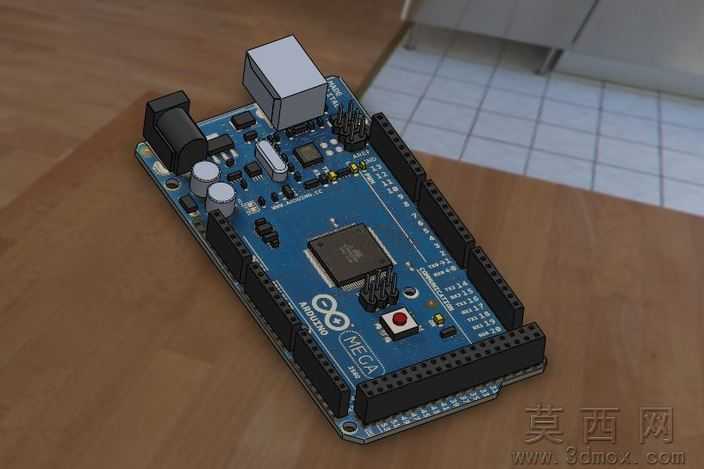

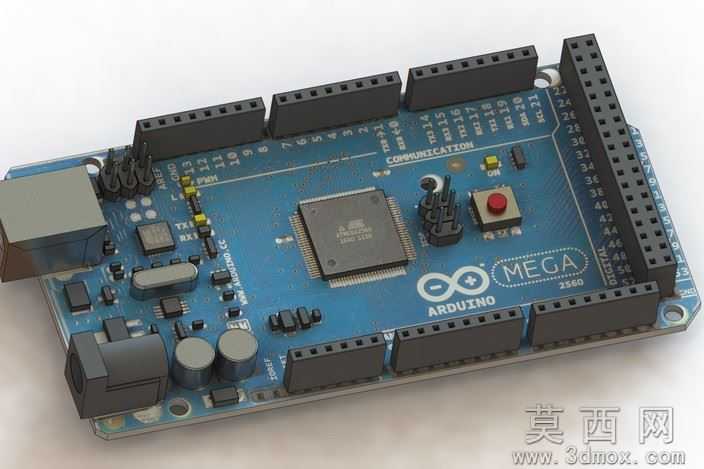

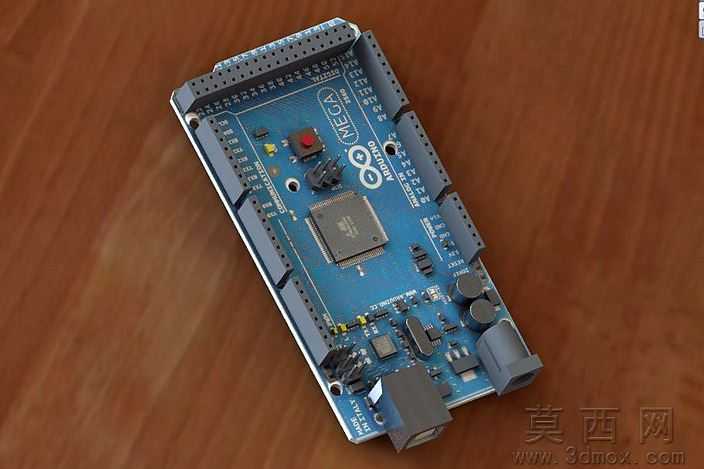

本模型为Arduino Mega2560开发板的高精度SolidWorks零件文件，建模过程严格参照实物尺寸进行1:1还原，首先通过测绘获取开发板的整体长宽厚参数，定位PCB板的基准平面，依次绘制板载排针、USB接口、电源接口、复位按键、主控芯片、电容电阻等元器件的安装位置，每一个元器件都按照实物的外形尺寸、安装高度进行独立建模，确保各部件之间的装配间隙与实物完全一致，避免出现干涉错位问题。参数设计层面，模型完整还原了开发板的四组数字IO排针、电源排针、模拟输入排针的引脚间距与排针长度，精准还原了ATmega2560主控芯片的封装尺寸、USB-B型接口的插接结构、直流电源座的卡扣结构，板载复位按键的凸起高度、LED指示灯的位置都完全匹配实物参数，同时模型附带了对应位置的贴花文件，能够还原板身印刷的MEGA标识、Arduino logo、引脚编号丝印等细节，保证外观呈现与实物高度贴近。渲染材质设置上，PCB板采用哑光深蓝色阻焊层材质，排针采用亮面镀锡金属材质，USB接口与电源座采用哑光黑色工程塑料搭配金属触片材质，主控芯片采用哑光黑色塑封材质搭配银色引脚，电容电阻根据不同类型分别设置陶瓷哑光、电解铝壳等对应材质，复位按键设置红色哑光塑料材质，渲染后能够呈现出真实开发板的材质质感，还原木纹桌面摆放场景下的光影效果。结构原理层面，模型完整呈现了Arduino Mega2560作为开源电子原型平台的硬件载体结构，清晰展示了主控芯片与各接口、排针的布局关系，能够直观体现该开发板通过排针外接扩展模块、通过USB接口实现程序下载与串口通讯、通过直流电源座实现外部供电的硬件结构逻辑，帮助使用者快速理解开发板的硬件组成。软件兼容方面，模型除原生SolidWorks格式外，还提供STEP/IGES通用三维格式，能够兼容UG、Pro/E、Catia等绝大多数主流三维设计软件，不同软件环境下都可以正常打开编辑、进行装配干涉检查或者二次修改，不会出现文件破损、特征丢失的问题。研发教学应用层面，该模型可用于嵌入式开发教学中的硬件结构讲解，帮助初学者快速熟悉Arduino Mega2560的硬件布局，也可用于智能硬件产品研发过程中的结构适配，在设计产品外壳、扩展模块时直接导入该模型进行装配验证，避免出现尺寸匹配错误，同时也可作为电子类专业三维建模练习的参考案例，帮助学习者掌握电路板类产品的建模方法与材质渲染技巧。
