带导流叶片结构的动力涡轮结构设计

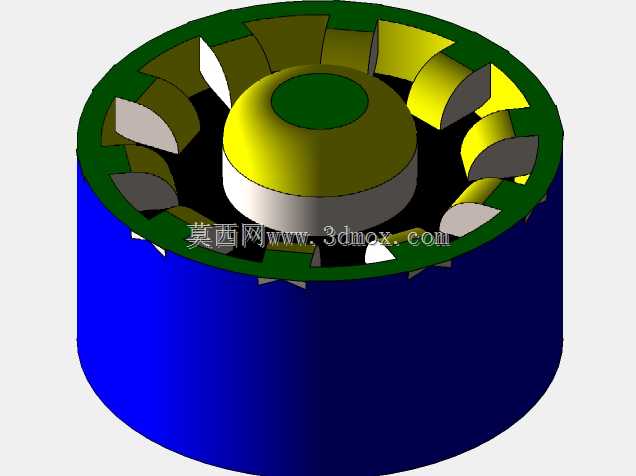

这款涡轮结构主要面向流体能量转换场景，常见于小型动力输出单元、流体管路余压回收装置、微型动力试验台等工况，核心作用是将流经其内部的流体动能、压力能转化为旋转轴的机械能，为后续连接的负载提供动力输出。从结构设计来看，整体采用筒状基座承托核心叶轮的布局，下部的圆柱筒体作为安装定位基准，外圆面可直接与设备壳体的安装腔配合，轴向定位依靠筒体上端的环形凸缘实现，安装时无需额外设计复杂的定位结构，适配常规的圆形安装腔体，安装边界的径向尺寸以筒体外径为最大限位，轴向尺寸从筒体下端面到顶部导流帽的最高点为总安装高度，可直接嵌入对应尺寸的设备腔体内完成装配。核心做功区域的叶片采用空间扭曲曲面设计，每片叶片的进、出口角度经过流体力学优化，能够适配轴向进流、径向出流的流体走向，减少流体在叶片表面的脱流、涡流损失，提升能量转换效率；叶片沿周向均匀排布，相邻叶片间形成连续的流道，引导流体平滑改变流向，将流体的冲动力转化为驱动叶轮旋转的扭矩。顶部的球形导流帽设计，能够引导轴向进入的流体均匀分散到四周的叶片流道内，避免中心区域出现流体滞止区，减少入口处的流体冲击损失。叶片外侧的环形护圈，一方面可以约束叶片顶端的流体泄漏，减少流道内的流体从叶片顶部与壳体间隙处的旁通损失，另一方面能够提升叶片整体的结构刚性，避免高转速工况下叶片出现过大的振动变形，提升运行稳定性。在实际选型适配时，可根据设备的通流流量、工作压力调整叶片的数量、曲面曲率以及筒体的径向尺寸，该结构的模块化设计思路，也方便后续针对不同工况做参数化调整，不需要重新设计整体安装基座，只需要更换核心叶轮组件即可适配不同的动力输出需求。
