军用标准带衬垫软管固定夹结构设计

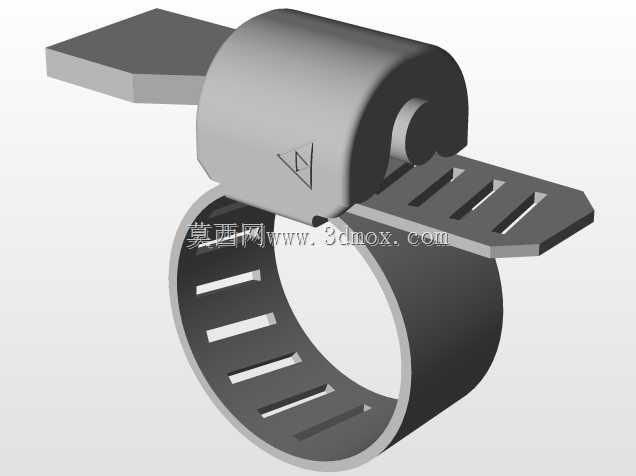

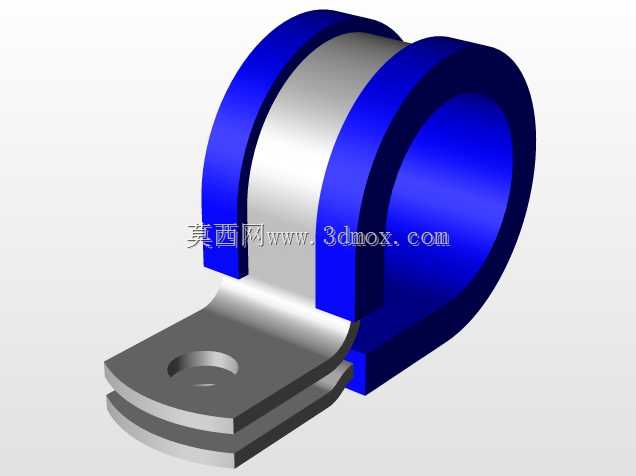

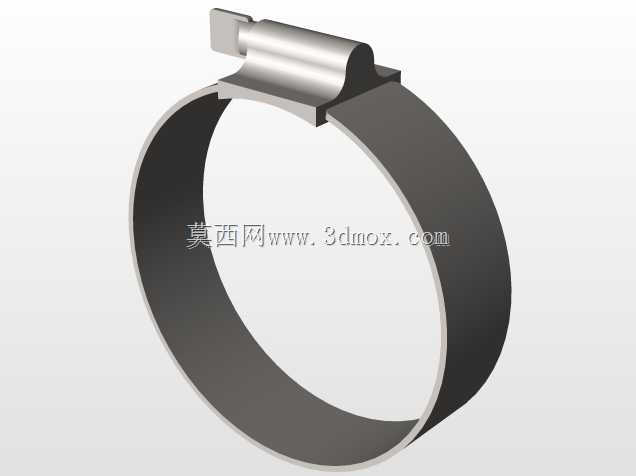

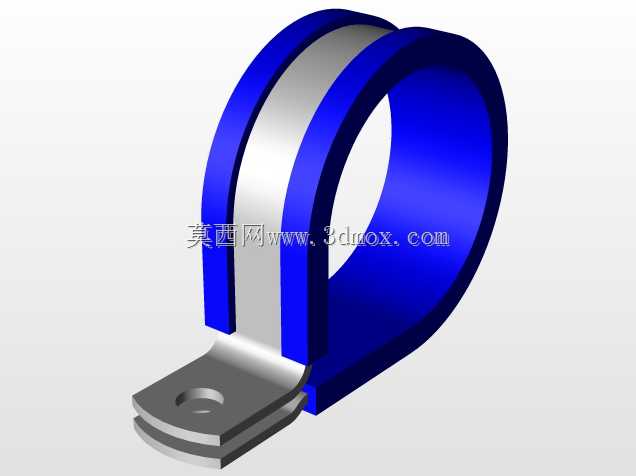

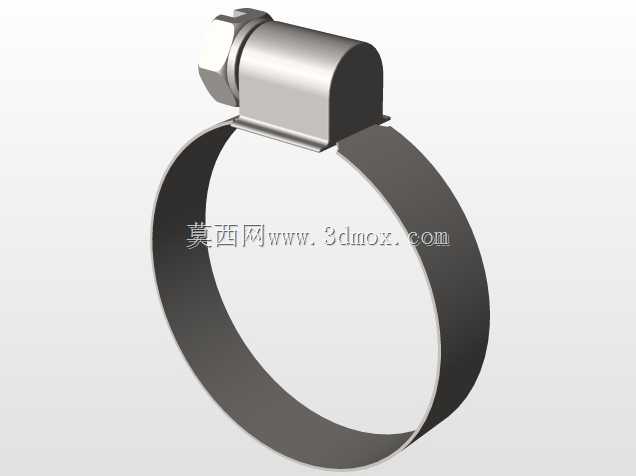

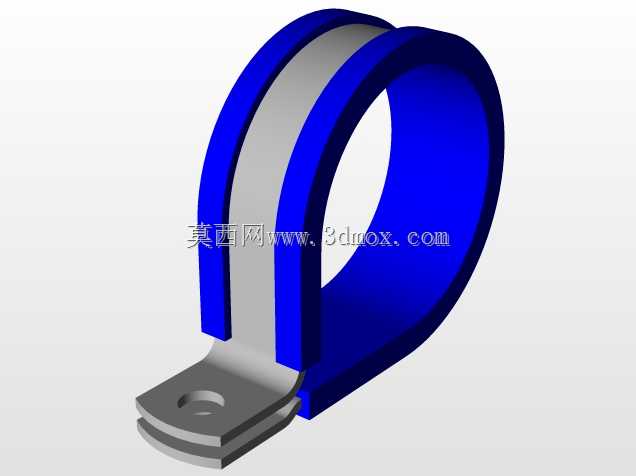

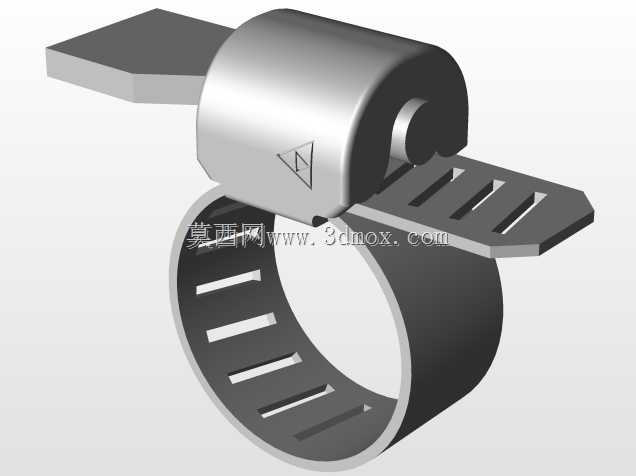

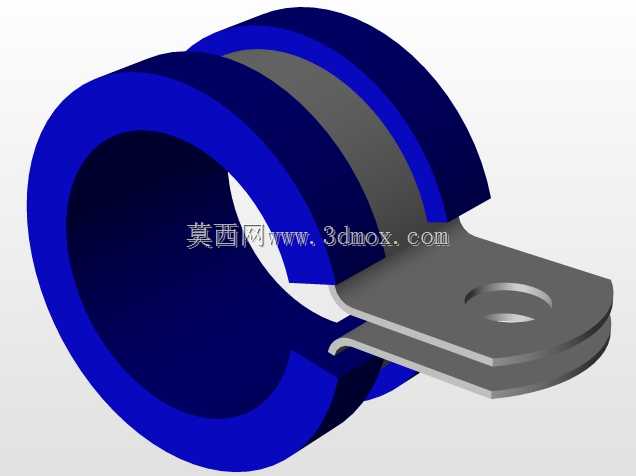

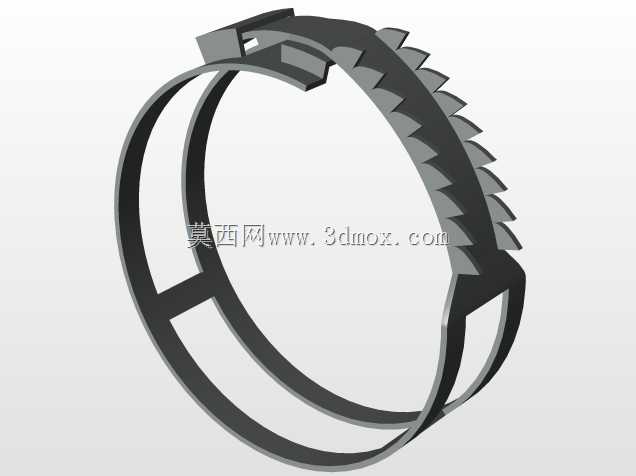

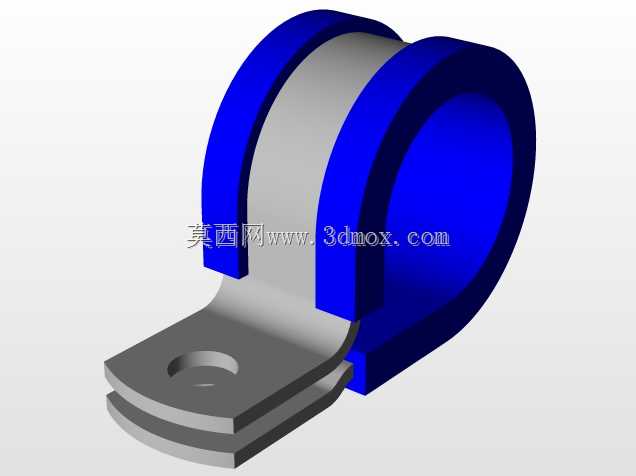

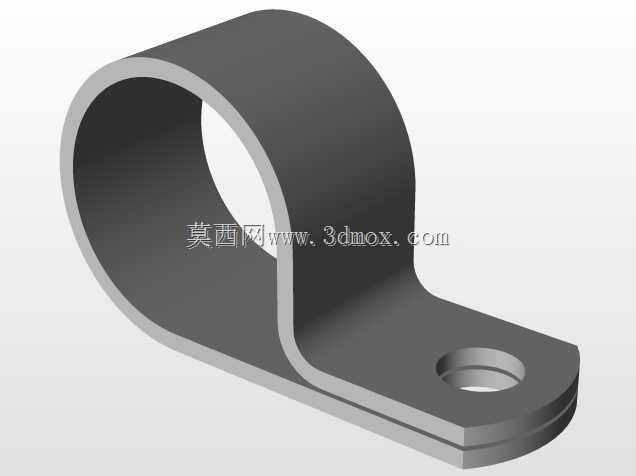

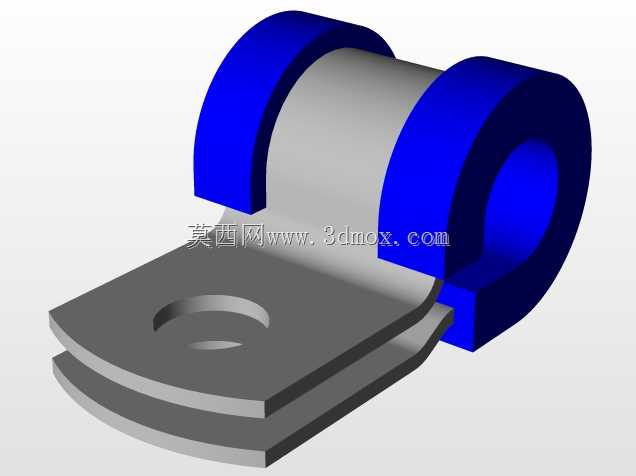

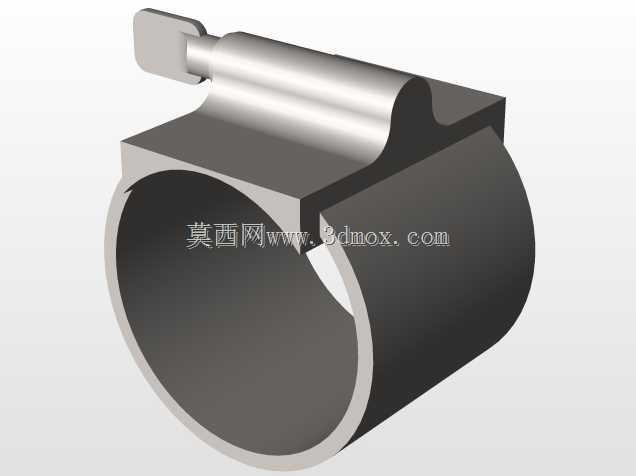

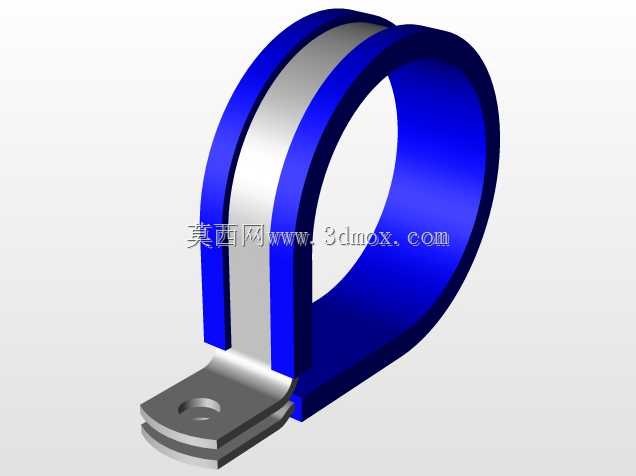

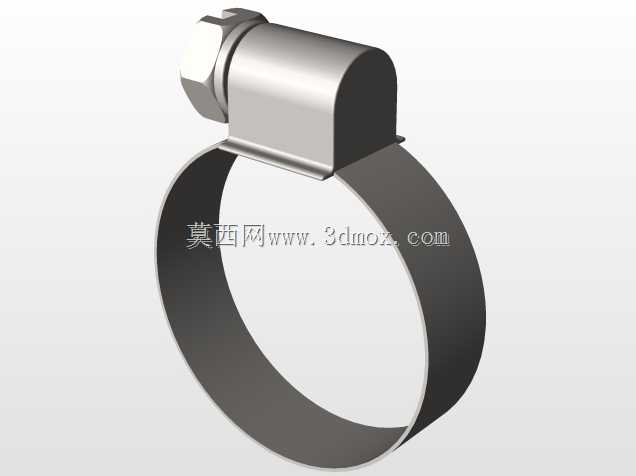

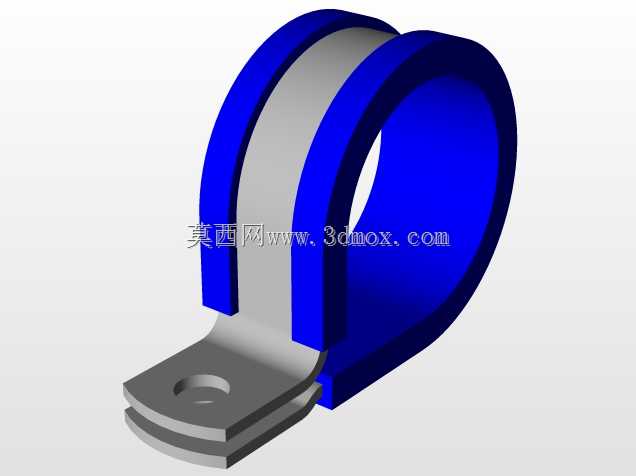

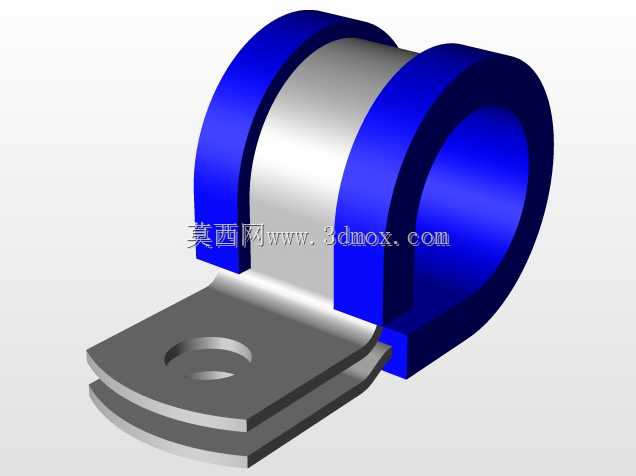

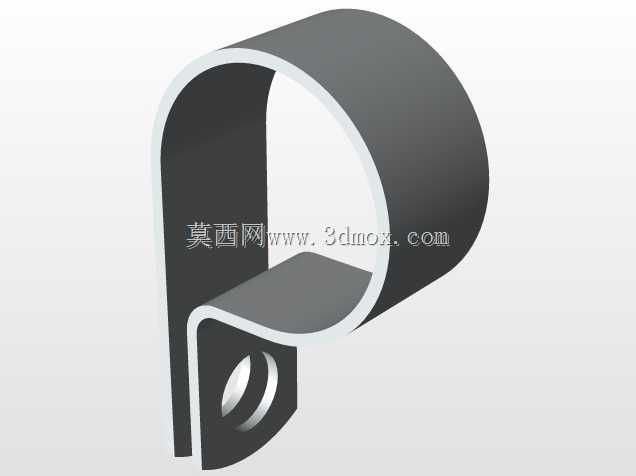

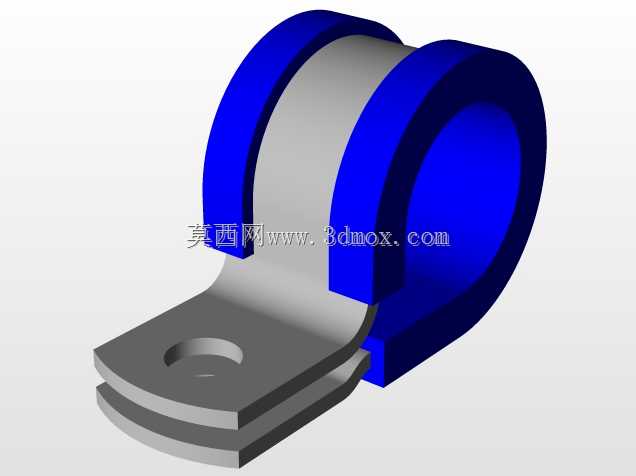

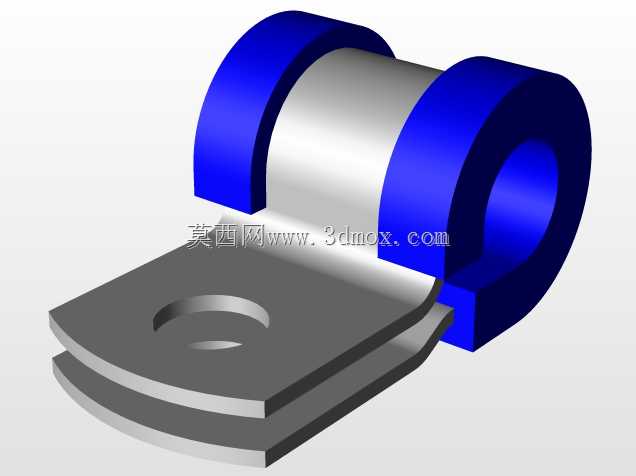

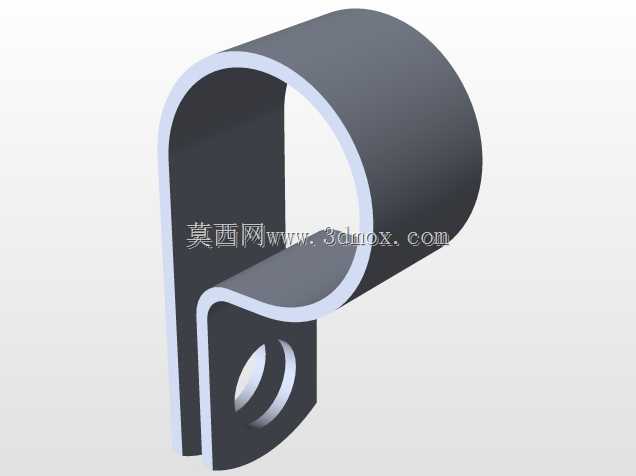

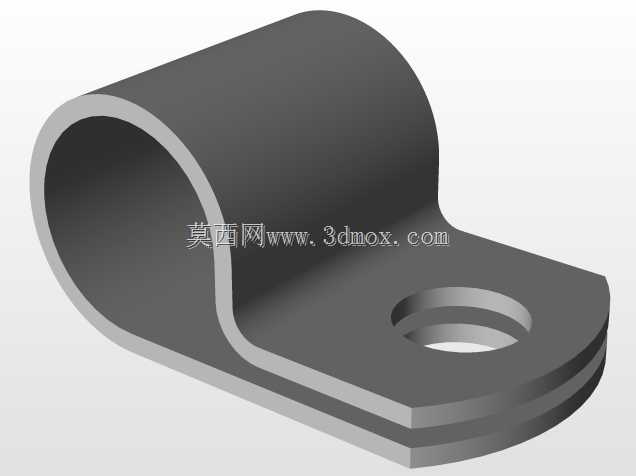

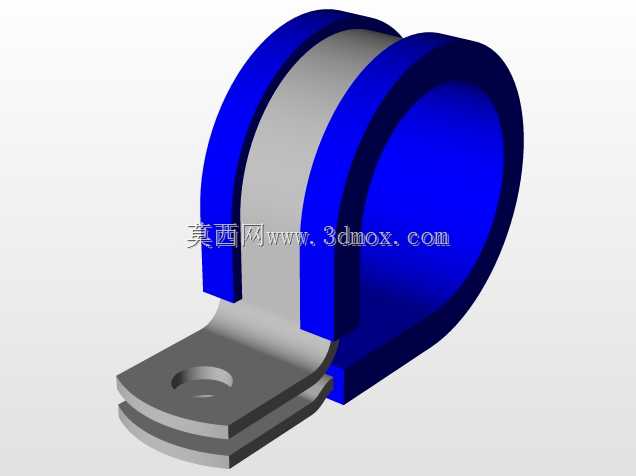

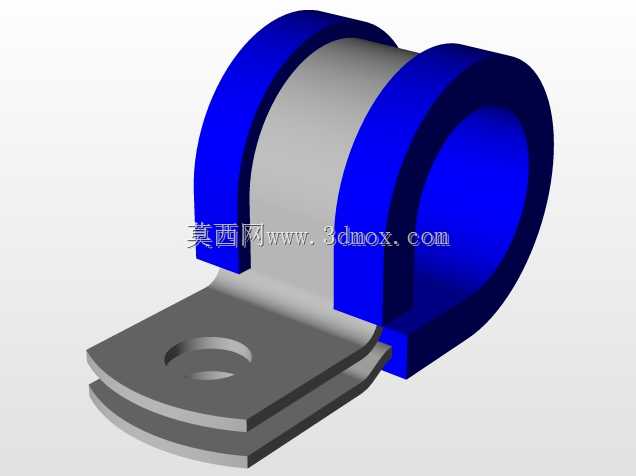

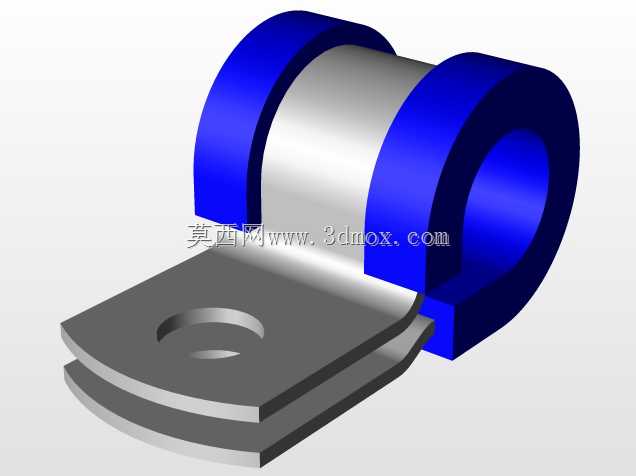

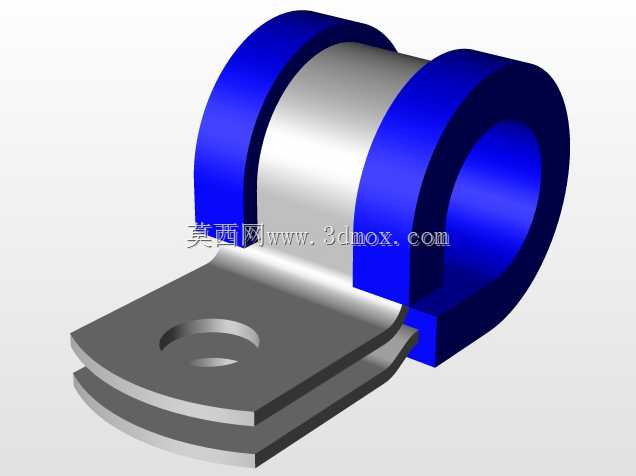

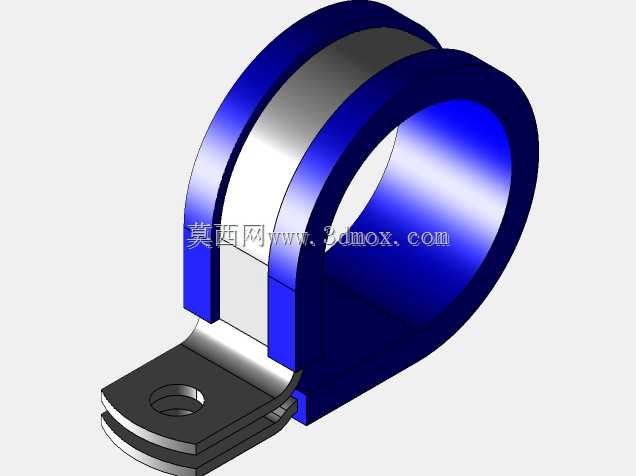

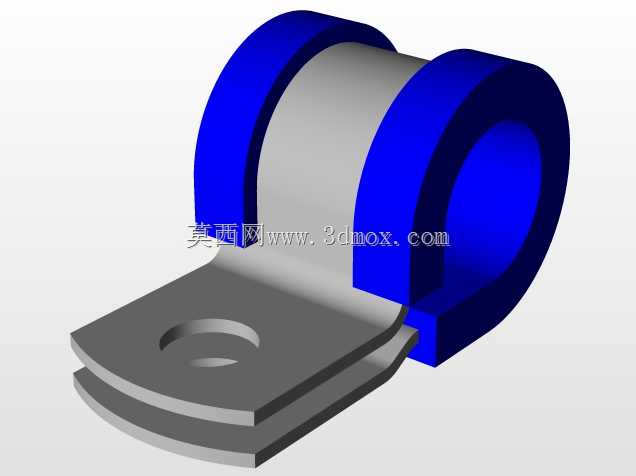

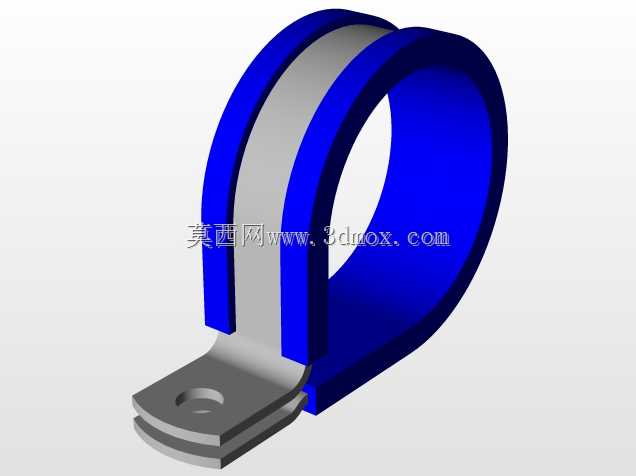

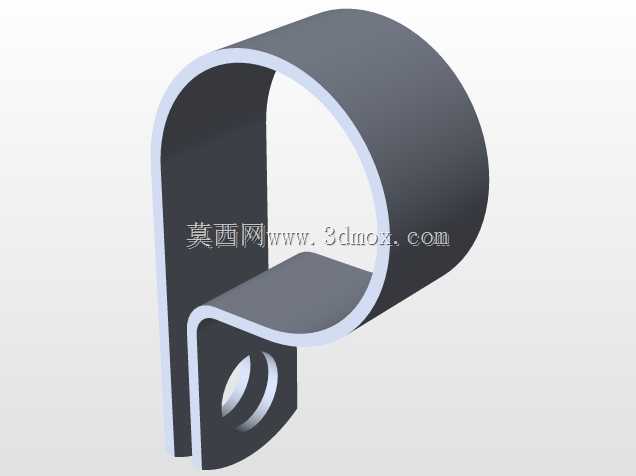

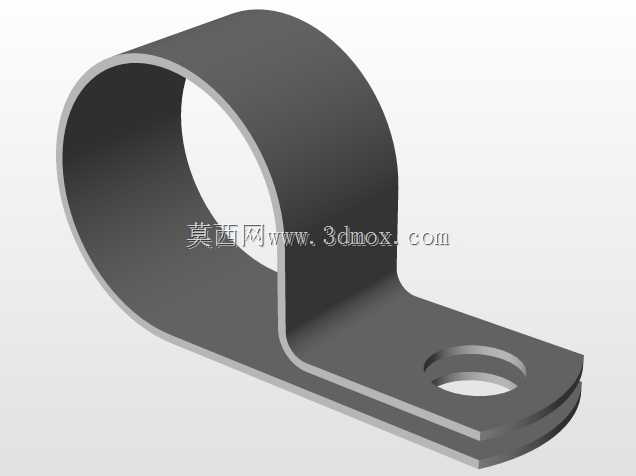

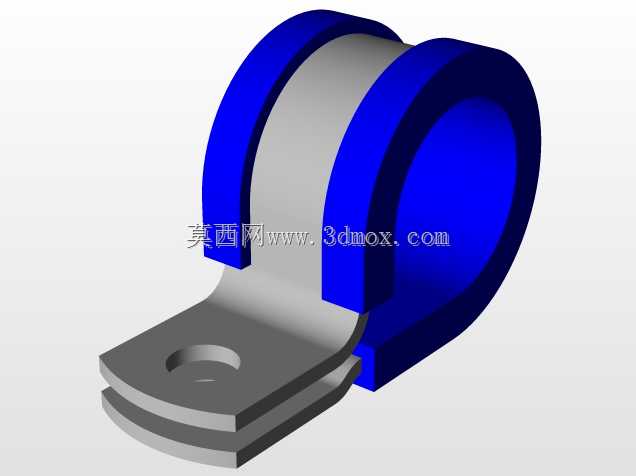

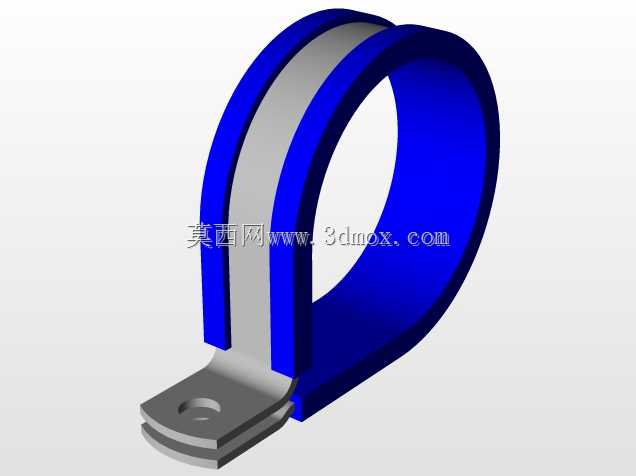

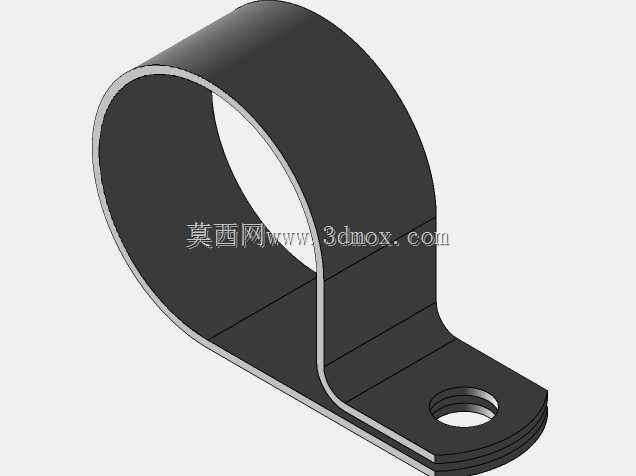

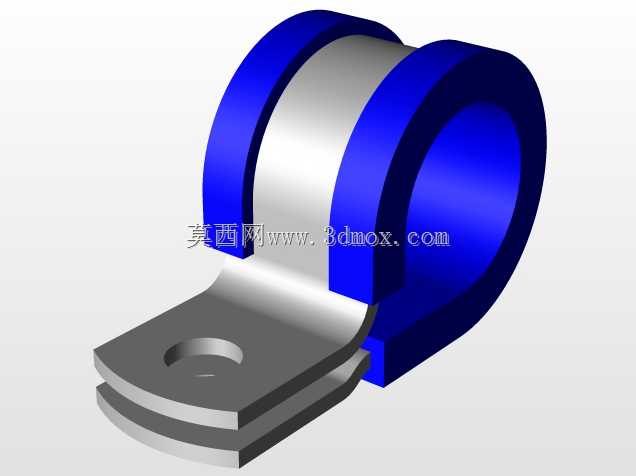

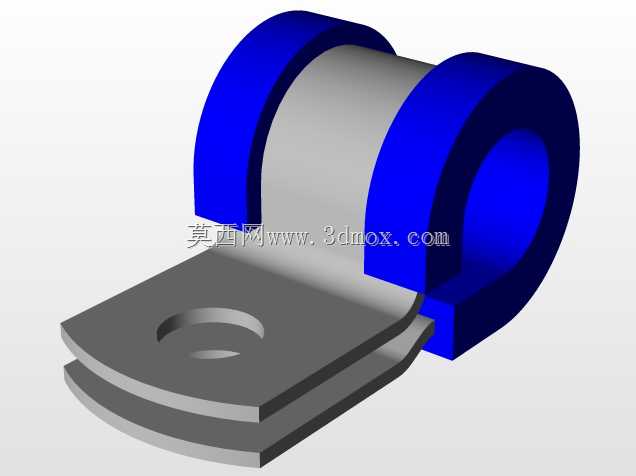

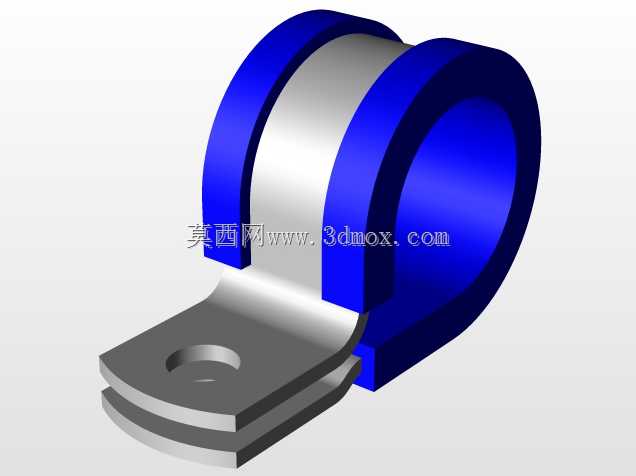

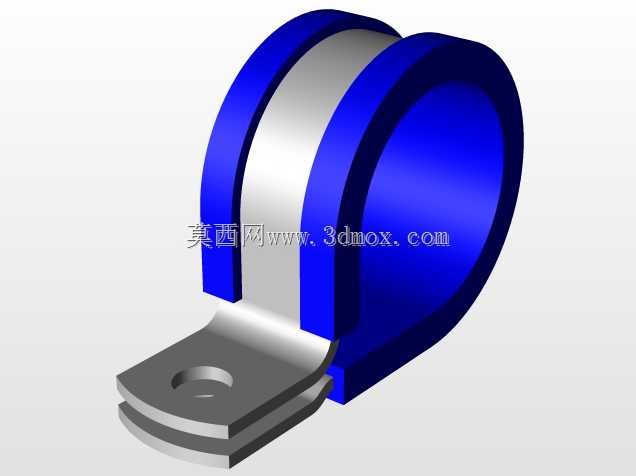

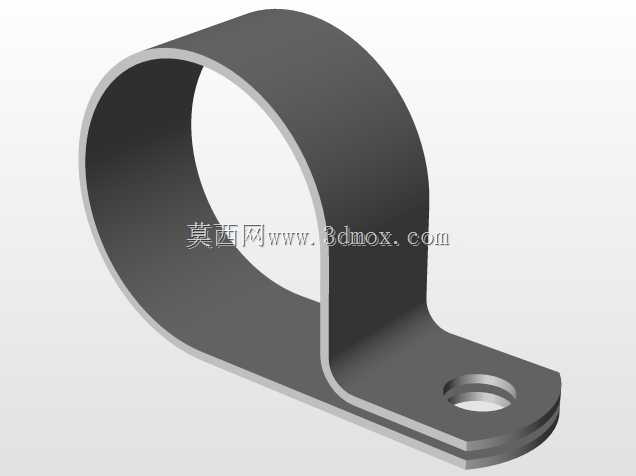

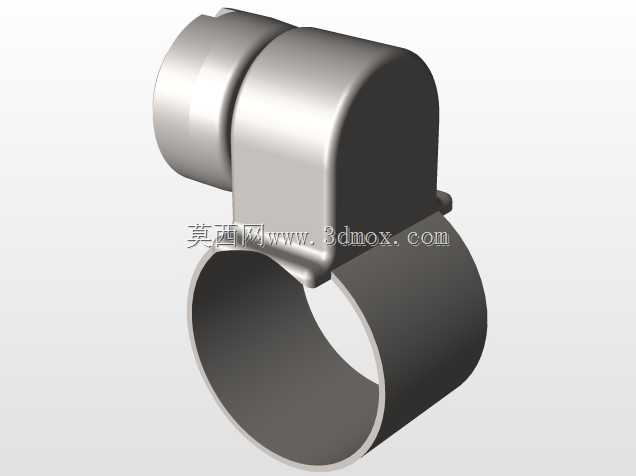

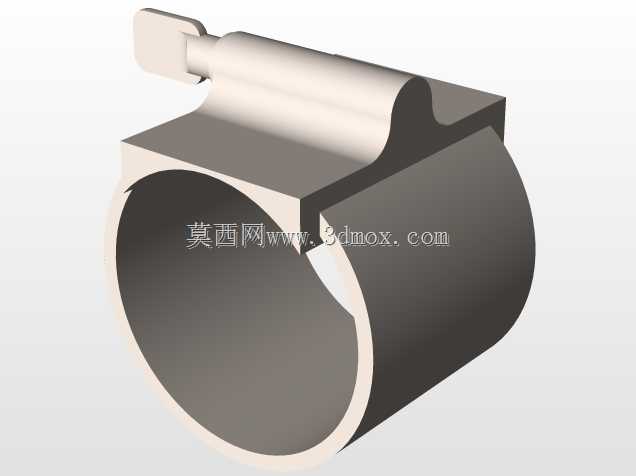

这款带橡胶衬垫的环形固定夹，主要应用于军用装备、特种车辆、机载设备内部的液压管路、燃油管路、电缆线束的径向固定场景，区别于普通民用管夹，其结构设计充分考虑了装备在强振动、冲击载荷、高低温交变环境下的固定可靠性，避免管路与夹体直接接触产生磨损，同时缓冲振动传递，防止管路疲劳破损。从结构设计逻辑来看，夹体采用分体抱合式环形结构，开口侧延伸出带安装孔的固定耳，单孔安装的形式适配装备内部紧凑的安装空间，安装时仅需固定一颗紧固件即可完成夹体的锁紧，大幅提升狭小舱室内的装配效率。环形内壁贴合的橡胶衬垫完全覆盖夹体与管路的接触区域，一方面可以补偿管路外径的制造公差，保证不同批次公差范围内的管路都能被均匀抱紧，不会出现局部应力集中；另一方面橡胶材质的阻尼特性可以吸收装备运行过程中产生的高频振动，避免管路与金属夹体之间的硬接触摩擦，同时还能起到一定的密封隔振作用，防止外部潮气、盐雾进入夹体与管路的接触缝隙，降低管路腐蚀风险。在安装边界设计上，夹体的环形内径适配对应规格的软管或线束外径，固定耳的安装孔位与环形中心的距离经过精准核算，保证安装后夹体不会与周边其他管路、结构件产生干涉，固定耳采用双层叠压结构，提升安装位置的结构强度，避免在强冲击载荷下固定耳出现变形断裂。夹体的金属部分采用弯折成型工艺，边缘做了圆角钝化处理，不会割伤安装人员的手部，也不会在装配过程中划伤管路外保护层。在实际选型应用中，这类管夹常被布置在装备的管路走向拐点、长距离管路的间隔固定点位置，按照军用标准的间距要求排布，保证管路在全工况下的晃动量控制在允许范围内，避免管路之间相互碰撞摩擦，同时也方便后期的管路维护拆装，松开单颗紧固件即可打开夹体更换管路，无需完全拆卸整个固定结构。设计过程中重点校核了夹体抱紧力与衬垫压缩量的匹配关系，既保证足够的抱紧力防止管路在轴向窜动，又不会因为抱紧力过大导致管路变形、内部通径减小影响介质传输效率，衬垫的厚度选择也经过多轮振动试验验证，在不同温度环境下都能保持稳定的弹性与阻尼性能，不会出现低温脆裂、高温老化失效的问题。
