汽油发动机点火用火花塞结构设计

在汽油发动机的整机结构中，火花塞是直接决定燃烧效率与运行稳定性的核心易损部件，其安装位置位于气缸盖的燃烧室顶部，侧电极直接伸入燃烧室内，接线端则与高压点火线束相连，承担着将高压脉冲电流转化为电火花、点燃气缸内压缩油气混合气的核心作用。从实际应用场景来看，不管是小排量的民用乘用车汽油机、通用小型汽油机，还是大排量的高性能摩托发动机、非道路移动机械用汽油机，都需要匹配对应热值参数的火花塞，一旦选型或结构设计出现偏差，轻则出现点火不良、怠速抖动、油耗上升，重则会出现电极烧蚀、积碳淹缸，甚至导致活塞、气门等核心部件的不可逆损伤。

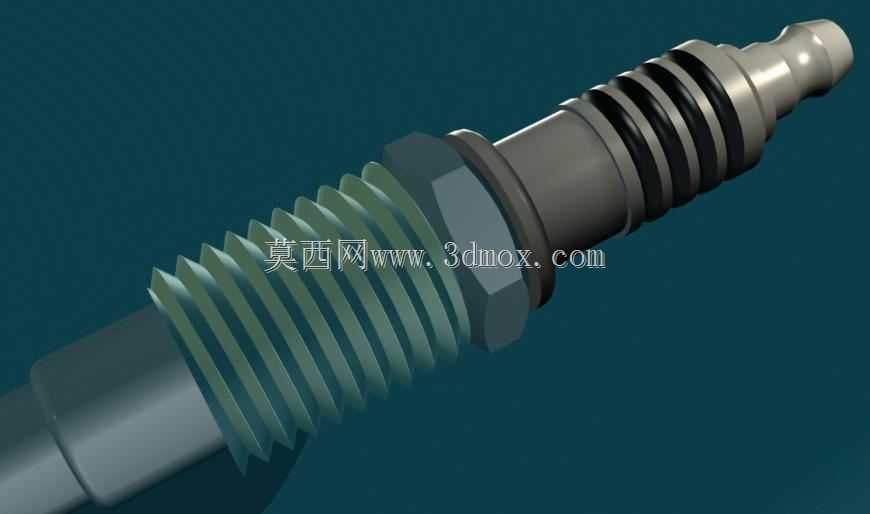

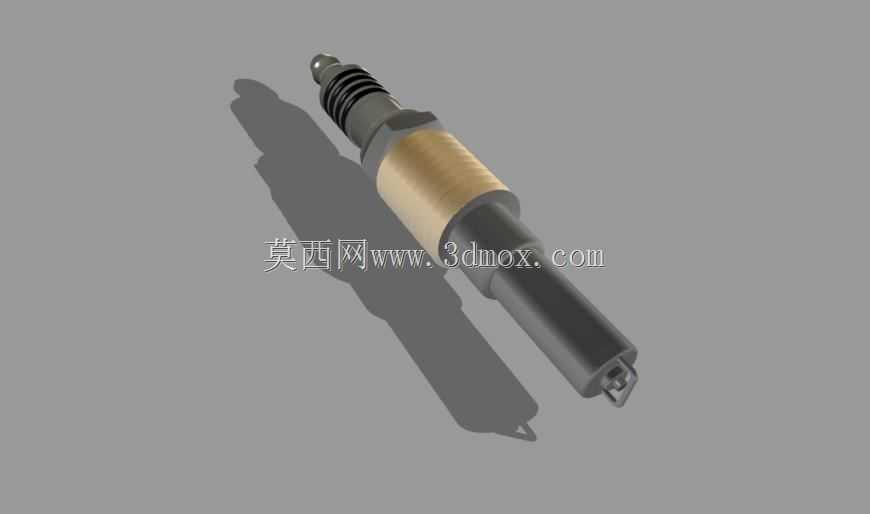

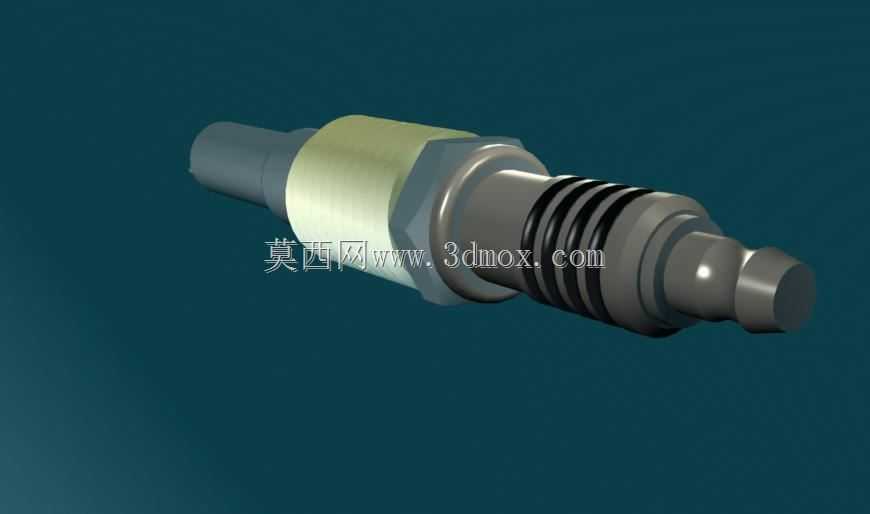

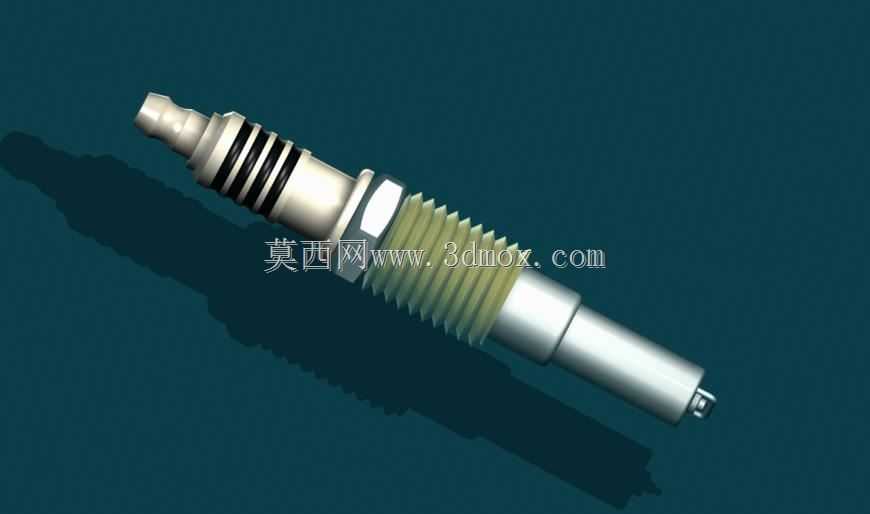

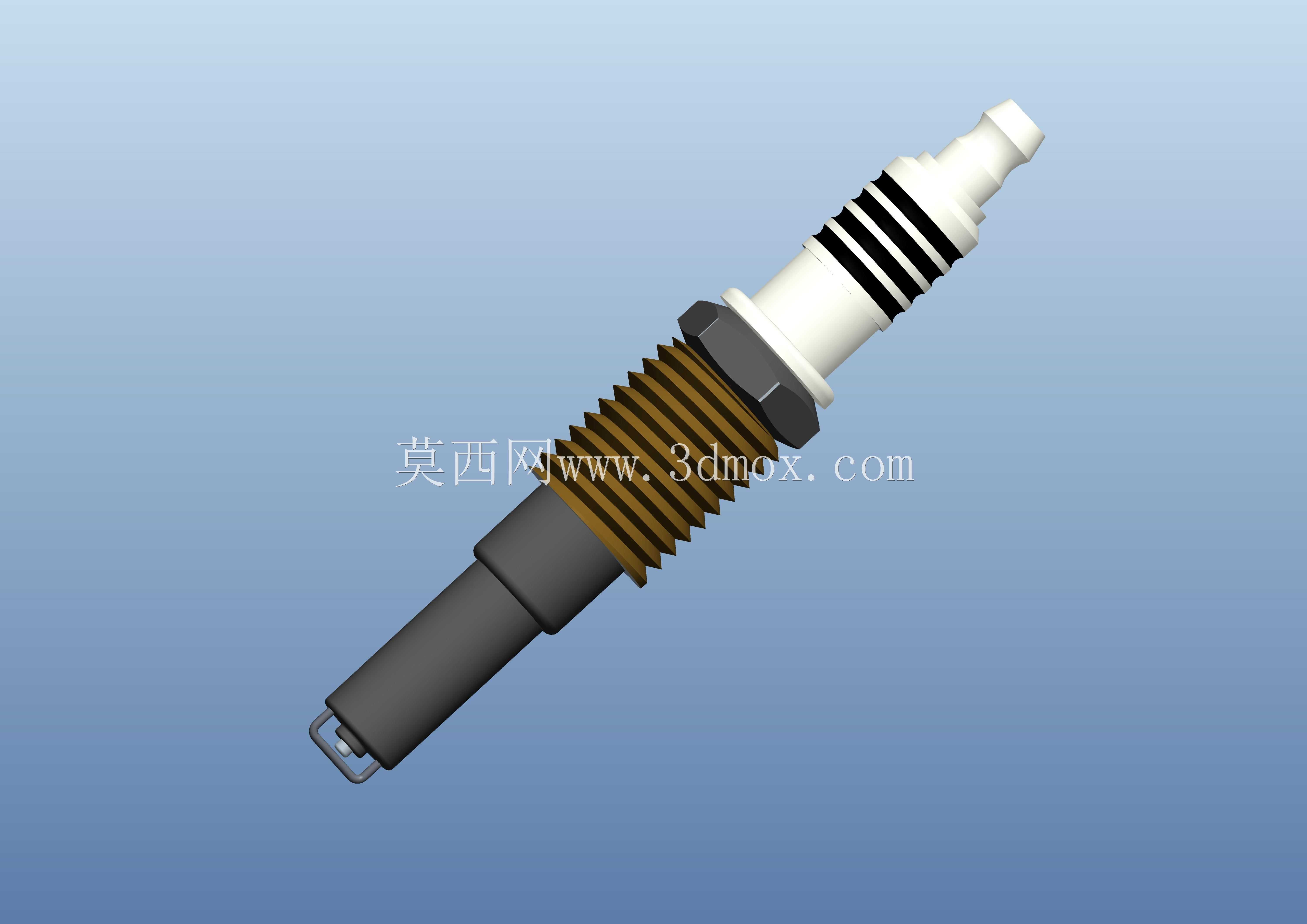

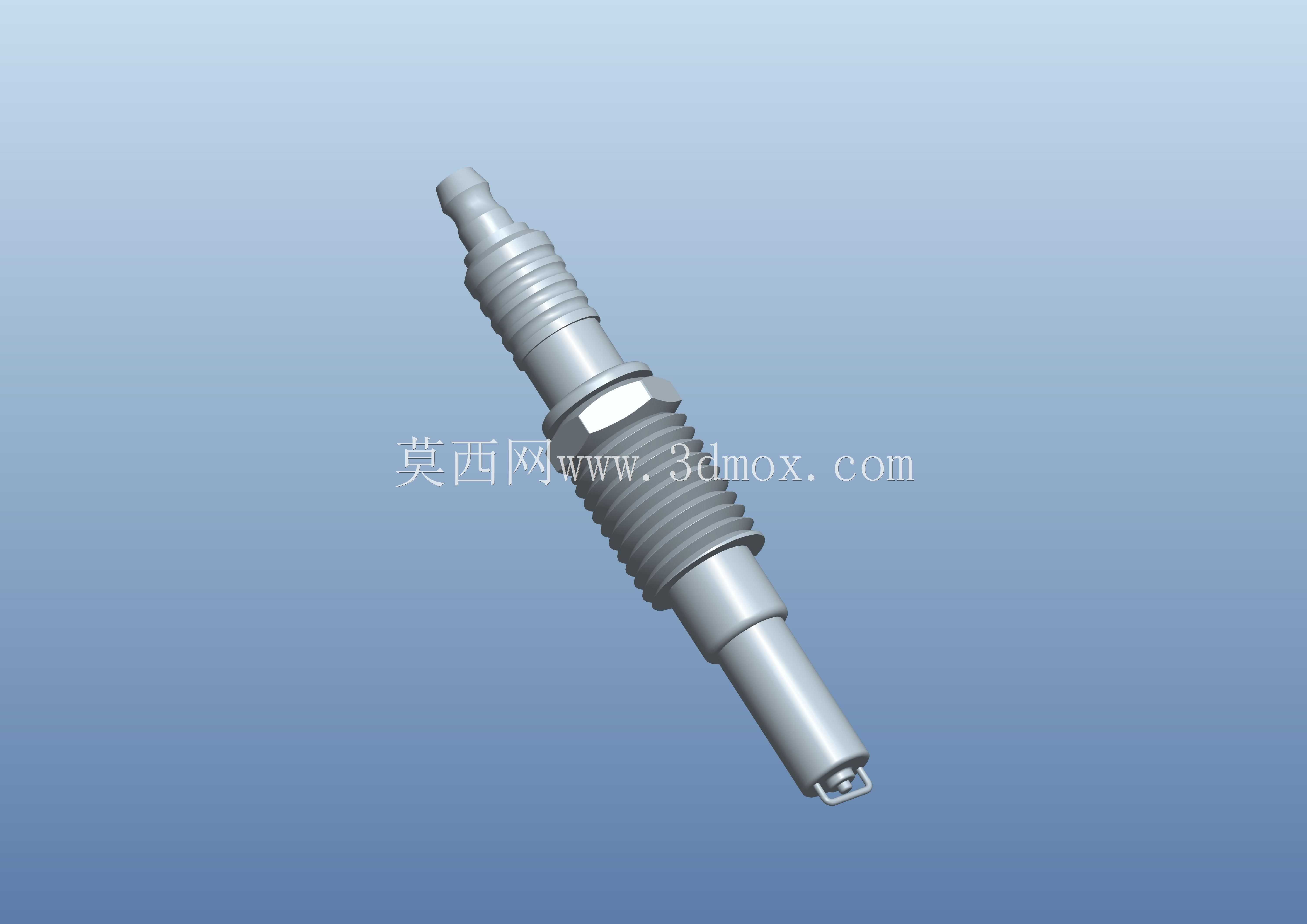

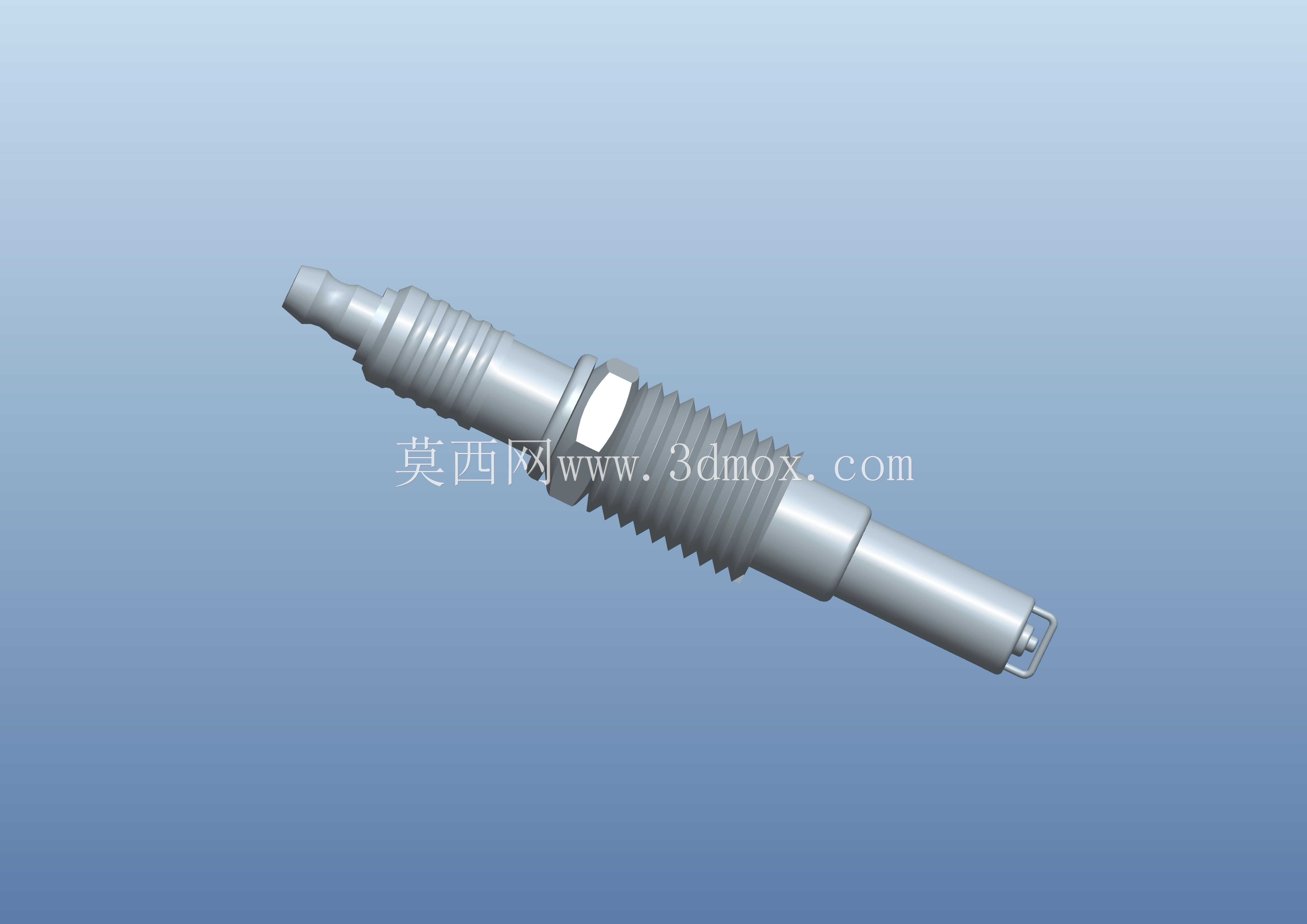

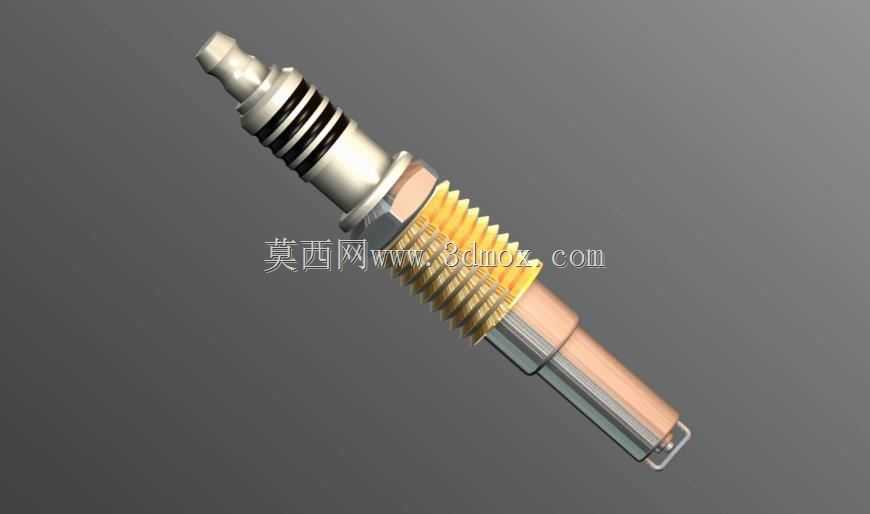

从结构设计思路来看，这款火花塞的建模完全遵循量产实物的装配逻辑，最上端的接线端子采用光滑圆柱结构，表面做了防滑滚花处理，能够保证高压点火线的卡扣牢固卡接，避免发动机运行过程中的振动导致接线松脱、点火断火。接线端子下方的多级密封垫圈与绝缘瓷套组合结构，是保证气缸密封性的关键，建模时严格还原了瓷套的多道环形凸棱结构，既可以增加瓷体与金属壳体之间的爬电距离，避免高压电在壳体内部出现击穿漏电，也能通过凸棱与壳体的过盈压装，实现燃烧室内高压燃气的密封，防止漏气导致的缸压不足。

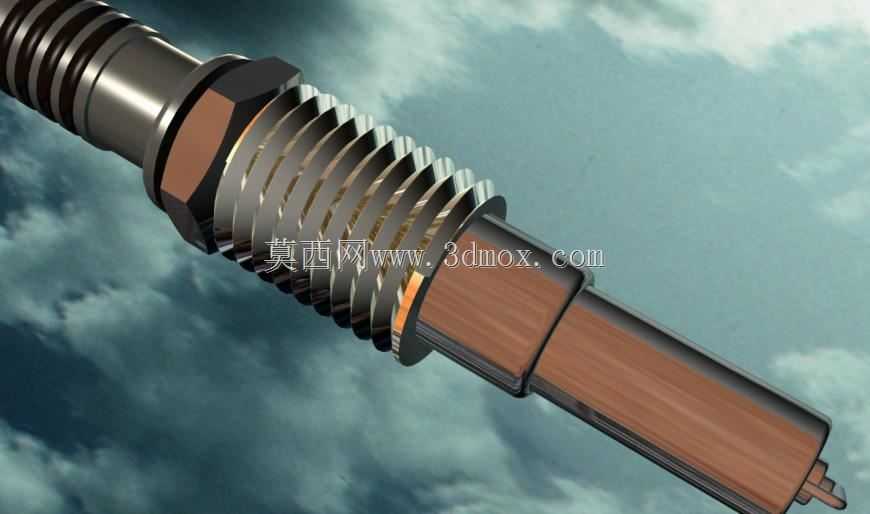

金属壳体部分的六角拧动结构严格遵循通用火花塞的扳手尺寸规范，对应的六方对边尺寸适配主流的火花塞套筒规格，方便装配与售后维护时的拆装操作；壳体下部的螺纹段采用标准公制细牙螺纹设计，螺纹长度与螺距完全匹配气缸盖的安装螺纹孔深度，既保证拧入后电极的伸入深度符合燃烧室设计要求，避免电极过长碰撞活塞顶、或是过短导致点火位置偏离混合气最优区域，也能通过螺纹配合加上密封垫圈的压紧，实现安装位置的完全密封。下部的电极部分还原了中心电极与侧L型接地电极的配合间隙，这个间隙值直接对应点火能量的需求，不同压缩比的发动机需要匹配不同的间隙参数，建模时保留了电极的倒角结构，避免尖锐棱角导致的电场异常放电。

在安装边界的设计考量上，整个模型的径向最大尺寸不超过壳体六角的对边宽度，轴向总长度严格控制在对应热值型号的尺寸范围内，保证装入气缸盖后不会与周边的气门摇臂、喷油嘴等部件产生运动干涉，同时接线端的伸出长度也预留了足够的高压线束安装空间，不会出现线束弯折过度导致的接触不良。整个结构的建模完全按照量产零件的公差配合逻辑搭建，不管是用于发动机原理教学演示、维修装配模拟，还是用于小型汽油机的改装设计参考，都能还原真实零件的装配关系与功能特性。
