飞机机油箱集水坑快速排放接头结构

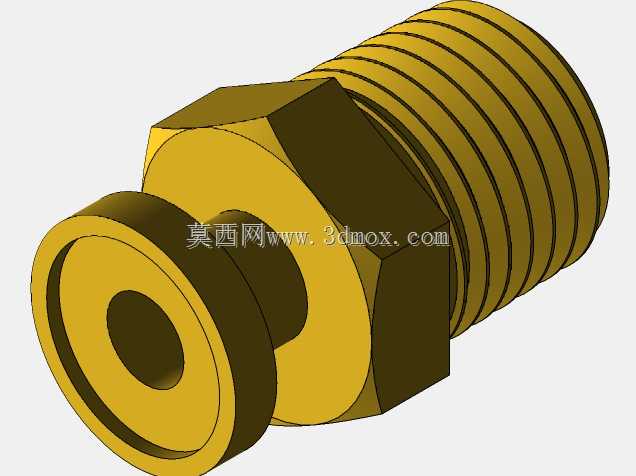

在航空燃油系统的日常维护与运行保障环节，油箱底部集液区域的积液排放是绕不开的刚需环节，燃油在储运、加注及温度交变过程中会析出游离水分，这些水分密度大于燃油会逐步沉积在油箱最低点的集水坑内，若不及时排出，不仅会稀释燃油润滑组分加剧供油系统部件磨损，低温环境下还可能结冰堵塞供油管路，严重时甚至会引发微生物滋生腐蚀油箱内壁涂层，这款排放接头正是针对该场景设计的专用排液部件。从结构设计逻辑来看，接头采用外螺纹连接段与六角拧动台的组合形式，外螺纹段适配油箱集水坑位置的预制内螺纹安装孔，安装时可通过标准开口扳手卡合六角台施加额定扭矩，保证连接面的密封压紧力，避免运行过程中出现燃油渗漏问题；接头端部的凸缘结构用于贴合安装面的密封垫片，在拧紧过程中可均匀压实密封件，补偿安装面的微小平面度误差，无需额外加工密封槽即可实现可靠静密封。接头内部为直通式流道设计，流道内壁做了平滑过渡处理，没有突兀的变径或直角转角，排放沉积积液时不会出现流阻突变导致的积液残留，也能避免杂质在流道内部卡滞堵塞；整体外形紧凑，六角台的对边尺寸参照航空标准紧固件的通用规格设计，无需定制专用拆装工具，一线地勤人员使用常规机修工具即可完成拆装更换作业，安装后接头伸出油箱外壁的长度经过严格控制，不会与周边的管路、机身蒙皮或维护口盖产生运动干涉，也不会在地面维护作业时被意外磕碰导致结构损坏。不同于民用车辆油箱的排水阀，这款接头针对航空应用场景做了适配优化，螺纹规格、密封压紧量都匹配航空燃油系统的耐压要求，可承受油箱内部的燃油压力波动，不会在飞行姿态变化、油箱内压波动时出现意外漏液；接头的通径尺寸经过流量校核，可在短时间内排空集水坑内的沉积积液，减少地面维护的等待时长，同时通径大小也做了合理控制，避免全开排放时流速过快导致燃油飞溅引发安全隐患。在实际建模过程中，各结构段的同轴度公差、螺纹收尾长度、六角台的倒角尺寸都参照机械设计通用规范做了还原，可直接用于管路系统的装配干涉校验，也能作为同类型排液接头设计的参考样件，帮助设计人员快速完成接口匹配、安装空间校核等工作，减少重复建模的工作量。
