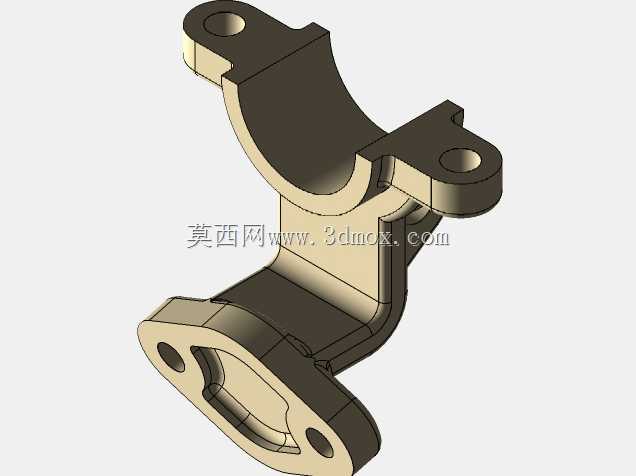

异形双支耳管道支撑固定支架结构

该支撑构件主要应用于工业管路布设场景，常见于液压动力站、中小型流体输送管线、设备内部油路排布环节，核心作用是为指定通径的弧形管路提供刚性支撑，抵消管路运行过程中因介质脉动、设备振动带来的位移应力，避免管路接头处出现疲劳渗漏。从结构设计来看，构件上部采用与目标管外径匹配的弧形承托面，弧度贴合公差控制在常规机械安装允许范围内，承托面两侧延伸出带通孔的水平支耳，支耳孔位用于穿装紧固螺栓，可配合管卡将管路牢牢压合在承托面上，防止管路沿径向窜动。下部连接基座采用带异形安装孔的法兰式结构，基座与上部承托结构之间通过渐变截面的支撑臂过渡连接，支撑臂做了等强度优化，在保证整体刚性的前提下尽可能减少冗余材料，降低构件自身重量。安装边界方面，上部两支耳的孔位中心距适配常规标准管卡的安装尺寸，下部基座的安装孔位可兼容常见的设备安装面螺孔排布，基座底面为精加工平面，安装时可保证与设备基面完全贴合，避免出现安装应力集中。设计过程中优先考虑了受力传递路径，管路承受的径向载荷通过弧形承托面均匀分散到两侧支撑臂，再顺着支撑臂的筋板结构传导至下部安装基座，最终由基座连接螺栓将载荷传递到设备主体结构上，整个传力路径无明显应力突变拐点，能有效降低长期交变载荷下的结构断裂风险。构件的所有转角位置都做了圆角过渡处理，既避免了加工过程中出现应力集中导致的零件开裂，也能消除安装过程中锐边划伤操作人员的隐患。这类支撑件在实际选型使用时，需要匹配对应管路的外径尺寸，同时确认安装基面的螺孔位置与基座孔位一致，紧固支耳螺栓时需对称均匀施力，避免单侧受力过大导致承托面变形，影响管路贴合精度。
