小型汽车制动系统储液罐结构设计

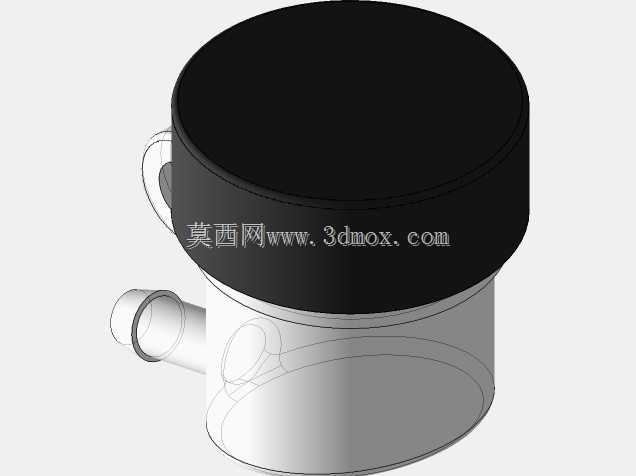

在乘用车液压制动回路的布局中，储液罐是衔接制动主缸与制动管路的关键容性部件，这款小型储液罐主要适配紧凑级车型的后制动回路，也可在小型工程作业车辆的辅助制动系统中作为补液、稳压单元使用。日常行车过程中，制动片磨损会带动分泵活塞持续外伸，管路内的制动液容积会随之产生微量变化，储液罐的核心作用就是补偿这部分容积波动，同时容纳制动液受热膨胀产生的多余体积，避免管路内出现气阻，保证制动踏板的脚感线性与制动响应的及时性。从结构设计来看，这款储液罐采用上下分体式结构，上盖为密封式端盖，与罐体之间采用过盈配合加密封胶圈的压装结构，既可以隔绝外界灰尘、水汽侵入制动液，避免制动液吸水变质导致沸点下降，也能在制动液温度升高、罐内压力上升时维持密封性能，防止制动液渗漏。罐体侧面设置两个不同朝向的管路接口，一个接口对接制动主缸的回油通路，另一个接口可对接液位传感器的安装座，能够实时监测罐内制动液的剩余容量，当液位低于安全阈值时可触发车内报警提示，提醒驾驶员及时检查制动系统状态。设计过程中充分考虑了安装边界的限制，罐体主体为圆柱形结构，外径控制在较小尺寸范围内，能够适配发动机舱内靠近防火墙的狭窄安装空间，侧面的管路接口采用阶梯式快插结构，安装时无需额外打胶，直接推入对应管路卡紧即可完成密封，可大幅降低总装环节的装配工时。罐体下部的定位凸台可直接卡入安装支架的定位槽内，无需额外设计复杂的固定结构，既保证了车辆行驶过程中罐体不会因振动产生松脱，也减少了零部件数量，降低整体制造成本。在功能设计上，罐体内腔设置了简易的防晃挡板，可避免车辆在激烈驾驶、颠簸路面行驶时制动液大幅晃动产生气泡，从细节上保障制动系统的工作稳定性。两个侧置接口的角度经过反复校核，可适配不同走向的制动管路布局，避免管路出现过小的弯折半径导致通流面积下降，保证制动液在回路内的流动顺畅。
