通风散热型钻孔式汽车制动盘结构设计

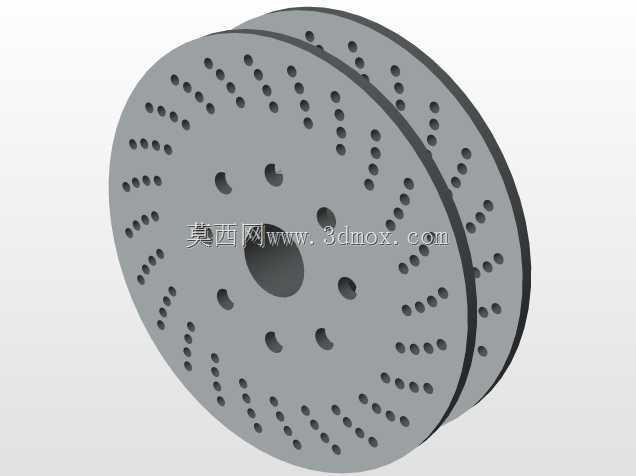

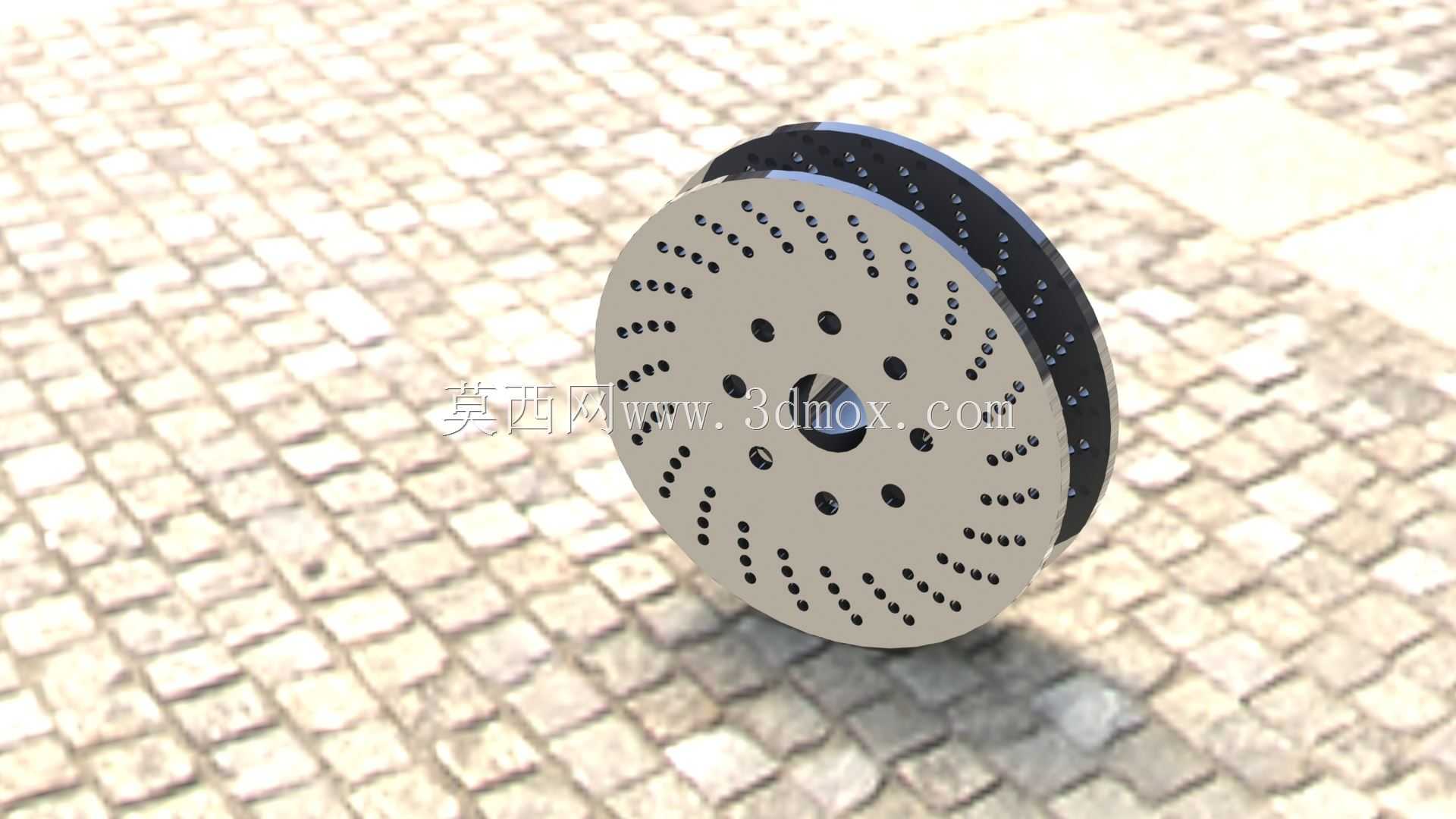

这款制动盘的结构设计完全围绕乘用车盘式制动系统的实际工况展开，日常行驶中频繁制动产生的热衰退是影响制动安全的核心痛点，设计时首先在制动盘面做了多组弧形排布的散热钻孔，这些钻孔并非均匀等距布置，而是顺着制动盘旋转时的气流走向做了弧度偏移，当车辆行驶带动制动盘高速旋转时，空气可以顺着钻孔形成贯穿盘面的对流通道，快速带走摩擦片与盘面挤压摩擦产生的热量，避免高温导致的摩擦系数下降、制动踏板脚感变软的问题。

从安装边界来看，盘体中心的定位轴孔与安装端面的螺栓孔位完全匹配主流乘用车的转向节安装尺寸，中心孔的倒角做了1.5mm的导向处理，装配时可以快速对准半轴定位台阶，不会出现卡滞刮蹭半轴防尘罩的问题；安装面的平面度控制在0.02mm以内，保证制动盘安装后与轮毂端面完全贴合，高速旋转时不会出现端面跳动量超标的问题，避免制动时方向盘抖动的故障。

制动盘的摩擦工作面做了等厚设计，厚度公差控制在0.01mm范围内，两侧摩擦面的平行度公差不超过0.015mm，保证制动时摩擦片可以完全贴合盘面，不会出现偏磨、局部接触压力过大导致的异常磨损；盘体内部采用双层通风道结构，两层摩擦盘之间的散热筋采用径向直筋搭配局部导流槽的设计，相比普通实心制动盘，散热效率可以提升40%以上，连续下坡频繁制动的工况下，盘面最高温度可以降低120℃左右，大幅减少热裂纹的产生概率，延长制动盘的使用寿命。

盘面的钻孔除了散热作用外，还可以在雨天行驶时快速排走摩擦面之间的水膜，避免涉水后制动效能骤降的问题，同时钻孔边缘可以在制动时刮除摩擦片表面的磨屑与碳化层，让摩擦片始终保持稳定的摩擦接触状态，不会因为磨屑堆积在摩擦面之间导致制动异响、制动力波动。设计时也考虑了动平衡要求，所有钻孔的排布都做了对称配重处理，盘体出厂前的动平衡剩余不平衡量控制在5g·cm以内，不需要额外加装过多平衡块，避免高速旋转时产生离心振动。

在实际装车场景中，这款制动盘适配多数前置前驱家用车型的前轮制动系统，安装时不需要对原车的制动卡钳、防尘挡板做任何改装，直接替换原厂同尺寸制动盘即可，摩擦面的初始粗糙度做了精细化处理，装车后不需要过长的磨合里程就能达到最佳制动效果，不会出现新盘装车初期制动力偏软的问题。
