十字轴式万向联轴器铰接传动结构

　　该结构属于十字轴式万向铰接传动件，主要用于两根轴线不共线、工作过程中存在相对角位移的轴系之间传递转矩。现场布置时，动力端与执行端往往受机架焊接误差、轴承座装配偏差、设备振动后轴线漂移等影响，很难长期保持严格同轴；若采用刚性联轴器，微小偏角就会在轴肩、键槽和轴承处产生附加弯矩，轻则造成轴承发热、键连接松动，重则出现轴颈疲劳断裂。万向接头通过中部十字轴的两个正交摆动自由度，允许两端叉体在一定锥角范围内相对偏转，在偏角状态下仍可持续传递旋转动力，广泛出现在农用机械动力输出轴、工业输送机转角传动、小型工程机械操纵联动、阀门远程驱动机构以及试验台架可调轴系中。

　　从实际用途看，这类零件并不是单纯的连接件，而是轴系补偿环节。它承担的核心任务有三项：其一，把输入端转矩经十字轴销传递到输出端，完成旋转运动的跨轴线输送；其二，吸收装配和运行中产生的角向偏差，降低对安装同轴度的苛刻要求；其三，在设备受载变形、悬架跳动或机架小幅错位时维持传动连续。对于转速不高、载荷冲击较明显的场合，整体叉式结构比薄片式挠性联轴器更耐冲击；对于需要频繁调整传动方向的台架，它又比固定角度锥齿轮箱布置灵活，不需要额外箱体支撑和润滑管路。

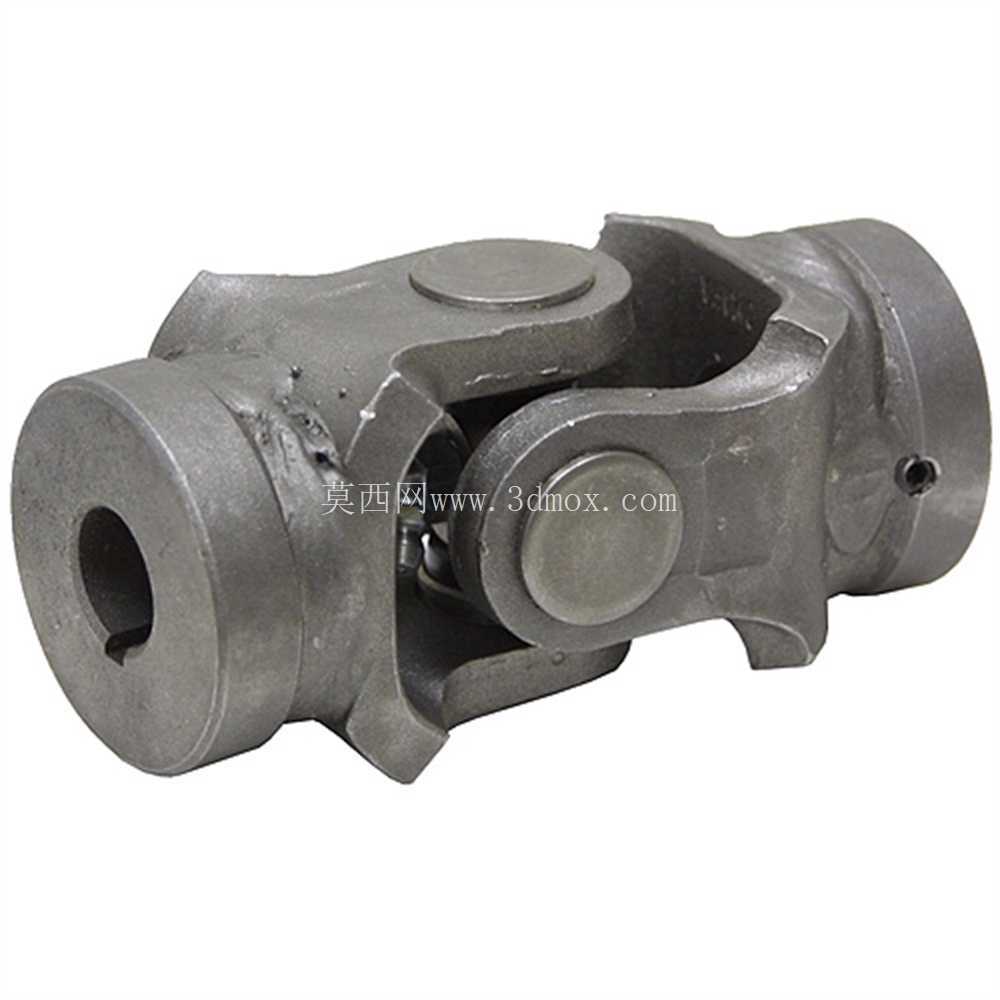

　　模型外形呈现两端套筒叉头与中部十字轴组合的典型形态。两端筒体中心设置轴孔，用于套装主动轴和从动轴；孔侧可见锁紧固定位置，实际设计中可采用键连接、紧定螺钉、销钉或胀套方式锁定轴头，具体取决于转矩大小和拆装频率。中部十字轴的四个轴颈分别嵌入两侧叉头轴承位，形成两组互相垂直的回转副；端盖或压板将十字轴轴向约束，防止工作中脱出。叉体外侧轮廓采用厚实的弧形过渡，并非造型上的随意加厚，而是为了把销孔周围的集中载荷分散到筒壁和叉臂上，避免尖角处形成应力峰值。

　　建模时应先确定两端轴孔直径、配合长度和中心高，这几个尺寸直接决定安装边界。轴孔与被连接轴之间一般取过渡或小间隙配合，键槽宽度、深度及端部倒角需按轴径标准核对；筒体外径不能与周边护罩、机架梁或管线发生干涉，尤其在接头摆角达到最大值时，叉体外缘扫掠范围会比静态同轴状态更大，布置时必须预留摆动空间。十字轴轴颈直径、叉头开裆宽度和销孔中心距是承载能力的关键：轴颈过细会导致接触应力过高，开裆过小则限制偏角，中心距不当会引起两端叉体碰撞。

　　设计思路上，单只万向接头在有角位移时具有瞬时转速波动特性，输入轴匀速转动，输出轴会随转角周期快慢变化，偏角越大波动越明显。若系统对转速均匀性要求较高，应成对使用并按等角速条件布置中间轴，使两端叉头相位匹配；若仅用于操纵机构、低速启闭装置或手动调节链路，单节结构即可满足。润滑方面，十字轴轴颈属于反复摆动的承压摩擦部位，长期运行应预留注油通道或采用含油轴承、滚针轴承结构，避免无润滑干磨导致卡滞。

　　结构校核时不能只看静态转矩，还要结合启动冲击、正反转频繁程度和极限摆角。叉臂根部受弯扭复合载荷，销孔侧壁承受挤压，十字轴轴颈根部则是疲劳薄弱区；三维建模中应保留真实圆角、压板厚度和孔边距离，便于后续做干涉检查与有限元分析。装配验证重点包括：两端轴孔同轴极限、最大偏角下叉体是否相碰、锁紧件是否具备操作空间、拆装时轴头能否沿轴向退出。整体结构紧凑，对安装精度宽容度高，适合在空间受限且轴线难以严格对中的传动链路中作为角度补偿部件使用。
