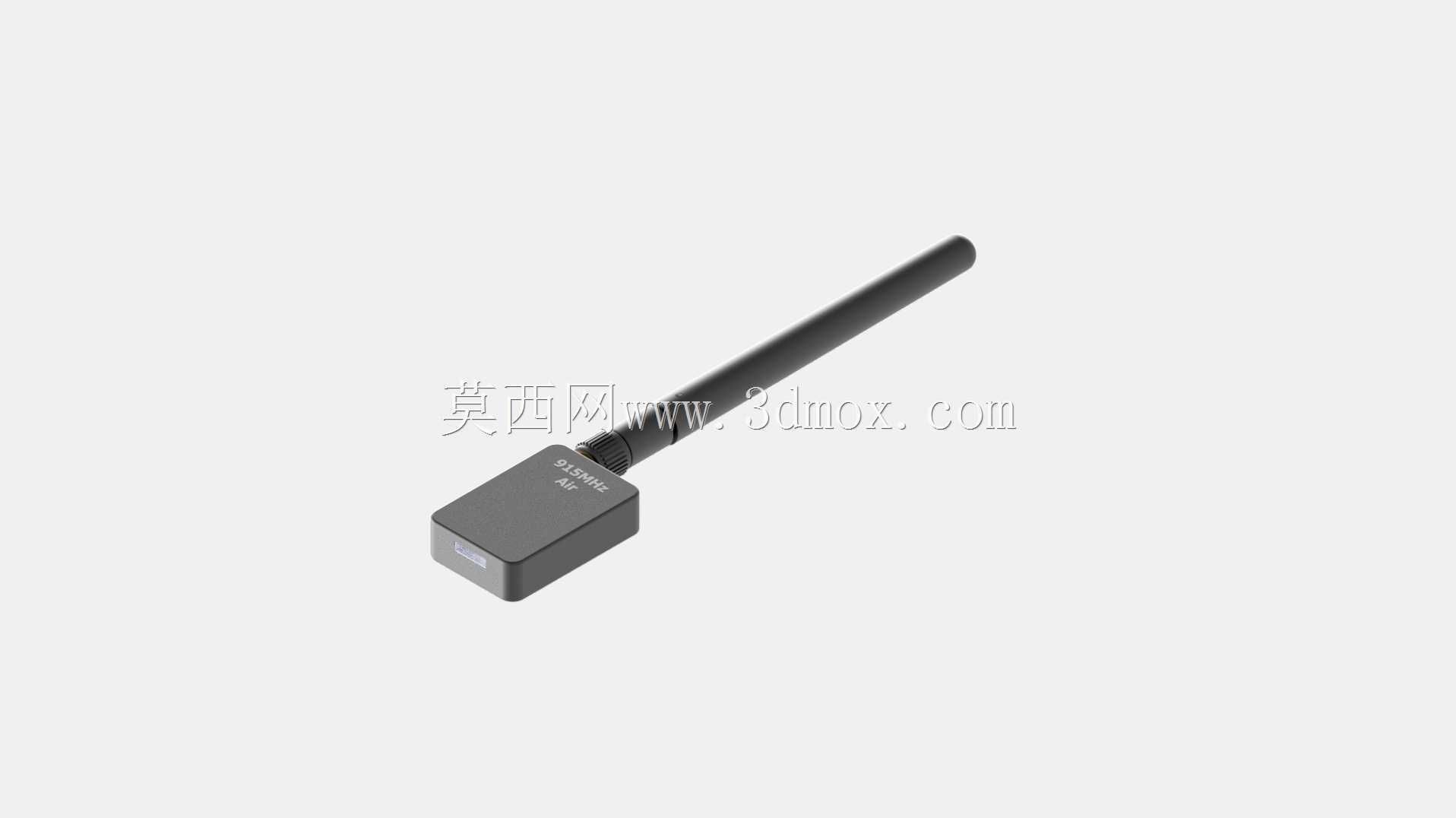

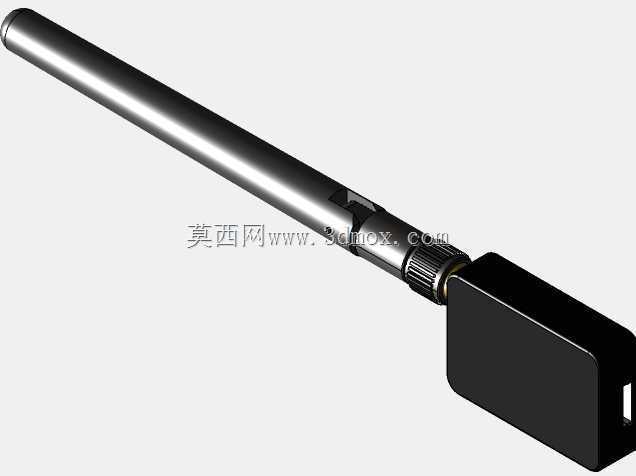

915MHz数传天线接收机结构设计

　　在无人机飞控系统的地面站与机载端通讯链路搭建过程中，915MHz频段的数传电台承担着遥测数据回传、飞行参数下发、远程指令交互的核心作用，这套带外置棒状天线的接收机结构，正是适配pixhawk系列开源飞控以及ardupilot固件生态的常用数传终端，在多旋翼、固定翼、垂起无人机的外场作业、航测巡检、科研调试场景中被大量使用。

　　从实际装机的边界条件来看，这类数传终端的本体采用方正的小型盒体布局，外壳做了边角钝化处理，整体厚度控制在较低水平，既可以直接通过背胶、扎带固定在飞控舱的空余安装位，也可以搭配3D打印的固定座挂载在机身侧板、机臂延伸段，盒体侧面预留了标准的串口接插接口，接线端做了防呆导向设计，现场装机时不需要额外分辨引脚定义，直接和飞控的TELEM端口对接即可完成硬件连接，避免野外调试时出现接反引脚、虚接松动的问题。外置的棒状天线通过SMA接头和盒体顶部连接，天线整体为细长圆柱形态，长度远大于盒体本体，安装时可以根据机身布局调整天线朝向，既可以竖直向上布置获得全向辐射效果，也可以在空间受限的舱内调整倾斜角度，避开GPS模块、电调、图传发射机这些容易产生射频干扰的部件，尽可能减少多路径遮挡对通讯距离的影响。

　　结构设计上，盒体内部整合了射频收发电路、电平转换芯片与电源管理模块，外壳的壁厚选取兼顾了轻量化和防护强度，日常外场使用中可以抵御轻微的磕碰、扬尘，分体式的天线设计也给后期维护带来便利，若天线出现弯折损坏、接头松动，不需要拆解整个数传盒体，直接更换同频段的棒状天线即可恢复链路性能。在整机布局规划时，结构工程师通常会优先把该数传终端布置在远离碳纤维板、金属机架遮挡的位置，天线伸出机身蒙皮之外，避免金属材质对915MHz射频信号产生屏蔽衰减；同时接线端预留足够的线束弯折余量，无人机飞行过程中的机身振动不会拉扯串口线束，也不会让SMA接头出现松脱。

　　这套数传终端的功能定位是搭建飞控与地面站之间的双向无线链路，机载端把飞控采集的飞行姿态、GPS定位、电池电压、航点执行状态实时回传到地面站软件，操作人员在地面端可以在线调整飞行参数、上传新航点、触发飞行模式切换，不需要通过USB线连接飞控，在外场作业时大幅提升调试效率。相比板载集成的贴片天线，外置棒状天线的增益更高，空旷环境下的有效通讯距离可以满足数公里级的航测作业需求，在城区、林区有遮挡的场景下也能维持更稳定的链路连接，减少飞控与地面站失联的风险。

　　建模过程中需要重点还原盒体的安装孔位、接口位置、天线接头的配合尺寸，以及天线整体的摆动边界，在做无人机整机装配干涉检查时，要确认天线在全角度转动过程中不会和螺旋桨、机臂折叠结构、起落架产生碰撞，盒体的外形轮廓要和实际装机的固定座开孔尺寸匹配，线束出口的位置要预留足够的走线空间，避免装配后出现线束被壳体挤压、接头无法完全插合的问题。同时射频相关的结构尺寸要和实物保持一致，天线的长度、直径参数直接对应915MHz频段的谐振长度，建模时不能随意缩放天线比例，否则在做整机电磁兼容仿真、天线布置位置评估时会出现结果偏差，无法指导实际装机的布局优化。

　　在不同的无人机平台适配中，这类数传终端既可以安装在小型航拍多旋翼的顶部设备舱，也可以挂载在大型固定翼无人机的尾翼段，利用尾翼远离机身金属部件、动力电调的位置优势获得更好的信号辐射效果，盒体的轻量化设计不会给整机带来过多的重量负载，标准的安装接口也可以兼容市面上多数开源飞控的安装规范，不需要额外开发转接结构，是无人机通讯链路搭建中通用性极强的核心部件。
