适配蜂鸟机器人板的BLE蓝牙通讯模块结构设计

项目分类:变压器/电感器 发布时间:2024-12-26 ID:867341
  • 适配蜂鸟机器人板的BLE蓝牙通讯模块结构设计

在小型教育机器人、桌面级创客机器人的硬件迭代过程中,无线通讯链路的搭建往往是影响整机调试效率与使用体验的核心环节,这款适配蜂鸟机器人主控板的BLE蓝牙模块,正是针对小型机器人板载空间紧张、外设接口标准化程度高的特点完成的结构设计。从实际应用场景来看,这类蓝牙模块主要承担机器人与上位机、移动端调试设备之间的短距离低功耗数据传输任务,既可以在机器人调试阶段实时传输传感器采样数据、舵机运行状态参数,也能在实际运行过程中接收移动端发送的运动控制指令,替代传统有线串口连接的调试方式,大幅降低机器人调试过程中的走线束缚,尤其适合桌面级小型教育机器人、入门级创客机器人的使用场景,这类场景下机器人的活动范围通常在桌面周边10米以内,BLE蓝牙的传输距离与功耗特性刚好匹配使用需求,不需要额外搭建高功耗的远距离无线传输模块。

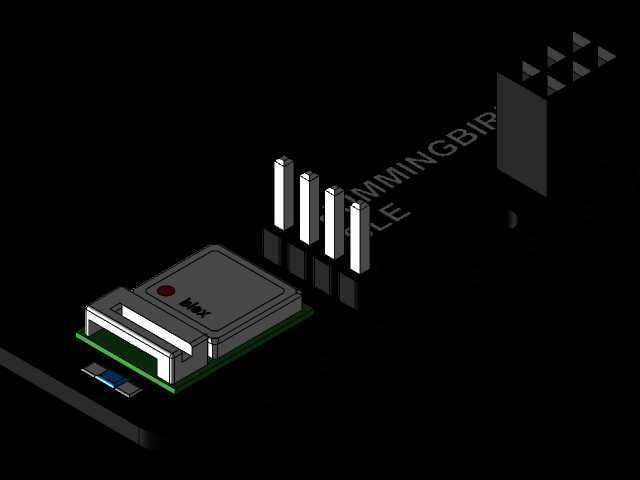

从产品功能特性来看,这款模块采用板载直插式的结构设计,模块本体集成了BLE蓝牙核心处理芯片、板载陶瓷天线、状态指示元件以及标准化的排针接口,不需要额外外接天线即可完成信号收发,模块上设置的状态指示元件可以通过不同的亮灯状态直观反馈蓝牙的配对状态、数据传输状态,方便调试人员快速判断模块工作状态,不需要额外接入调试串口读取状态寄存器参数。排针接口采用与蜂鸟机器人主控板外设接口完全匹配的引脚定义,安装时不需要额外飞线或者转接板,直接对准主控板上对应的排母位置垂直插装即可完成硬件连接,引脚定义完全匹配主控板的串口通讯引脚、电源引脚,插装完成后只需要在主控板的固件中开启对应的串口蓝牙功能即可正常使用,不需要额外修改硬件接线或者调整引脚映射关系。

从设计思路层面来看,整个模块的结构设计完全围绕蜂鸟机器人主控板的安装边界展开,首先是模块的整体外形尺寸严格控制在主控板预留的外设安装区域范围内,不会超出主控板的板边轮廓,避免模块安装后与机器人外壳、其他外接传感器产生结构干涉;模块的排针引脚间距采用标准2.54mm排针间距,和主控板上通用外设接口的排母间距完全一致,同时排针的伸出长度经过精准核算,插装后排针穿过排母的剩余长度控制在1mm以内,既可以保证焊接或者插装后的连接强度,也不会因为排针伸出过长导致与主控板背面的其他元件产生短路风险。模块的PCB板厚度采用常规1.6mm厚度,和主控板的PCB厚度保持一致,整体结构强度可以满足日常插拔、移动使用过程中的受力需求,不会因为轻微的外力碰撞导致PCB板变形或者元件脱落。模块上的核心蓝牙芯片采用贴片式封装,焊接在PCB板的中心位置,周边预留了足够的铺铜区域做散热处理,长时间连续数据传输过程中芯片的温升可以控制在合理范围内,不会因为过热导致蓝牙传输断连或者数据丢包问题。板载天线的位置设置在模块远离排针接口的一侧,安装后天线位置不会被主控板上的金属元件、电池等遮挡信号,保证蓝牙信号的收发强度,避免因为金属屏蔽导致传输距离缩短或者信号不稳定的问题。

从安装边界的细节设计来看,模块的四个边角做了R2的圆角处理,避免安装过程中尖锐的板边划伤操作人员或者划破机器人外壳的绝缘层;模块上的接口元件全部采用贴片式封装,元件的最高高度控制在8mm以内,安装后模块整体的最高点不会超出机器人外壳的内部安装空间,不需要为了适配模块额外加高外壳或者修改外壳的内部结构。模块的电源输入端预留了滤波电容的安装位置,可以对主控板输入的电源进行滤波处理,避免主控板上舵机运转产生的电源纹波串入蓝牙模块导致工作不稳定,在实际使用过程中,即使多个舵机同时满负载运转,蓝牙模块依然可以保持稳定的通讯连接,不会出现断连或者数据乱码的问题。针对创客场景下经常出现的热插拔需求,模块的排针接口做了加厚镀金处理,多次插拔后依然可以保持良好的接触性能,不会因为排针氧化导致接触不良的问题。整个模块的结构设计没有多余的冗余结构,所有元件布局都围绕功能实现与安装适配展开,既保证了功能的完整性,也尽可能压缩了模块的整体体积,适配小型机器人紧凑的内部安装空间。
