蓝色异形中空立式设备外壳造型设计

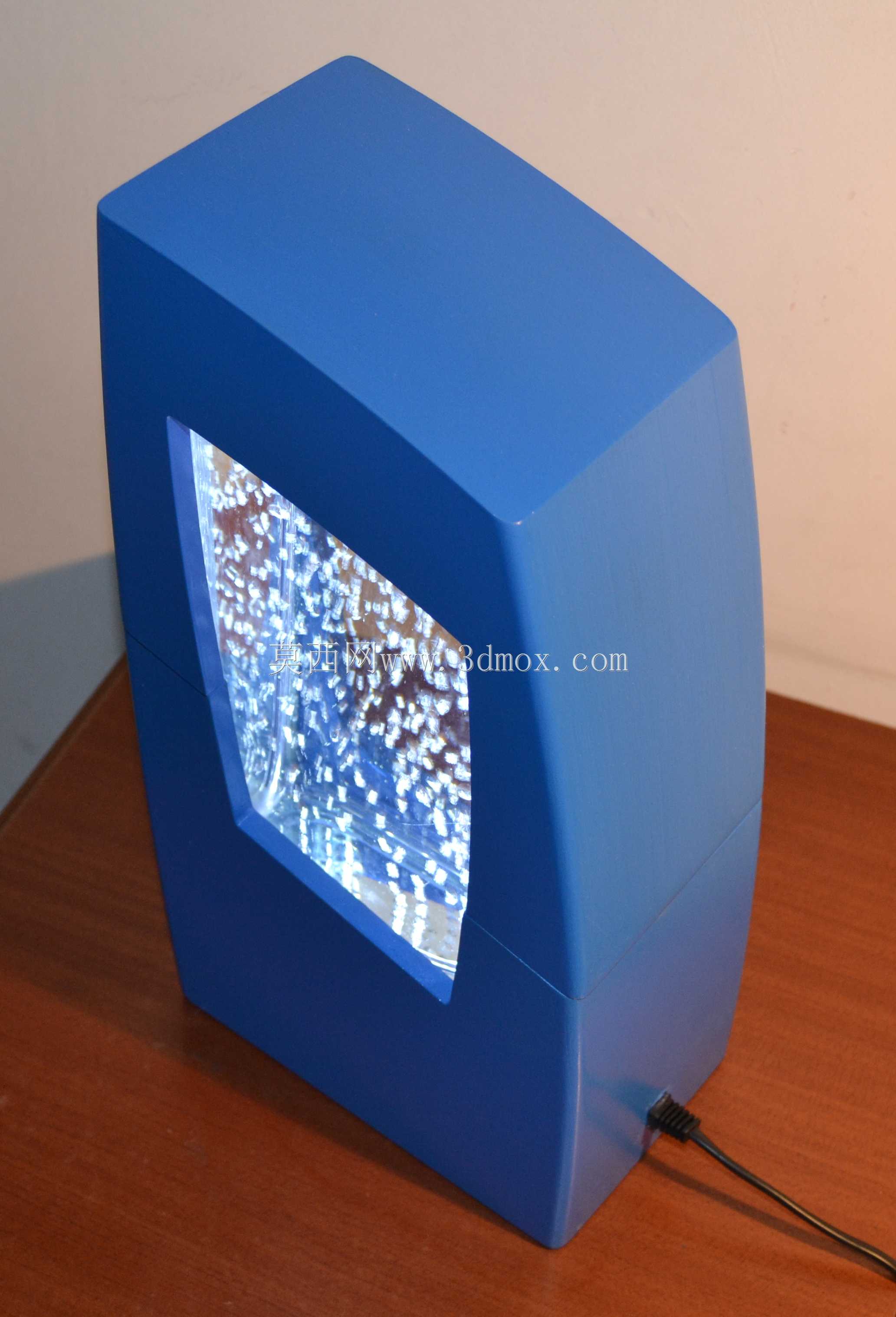

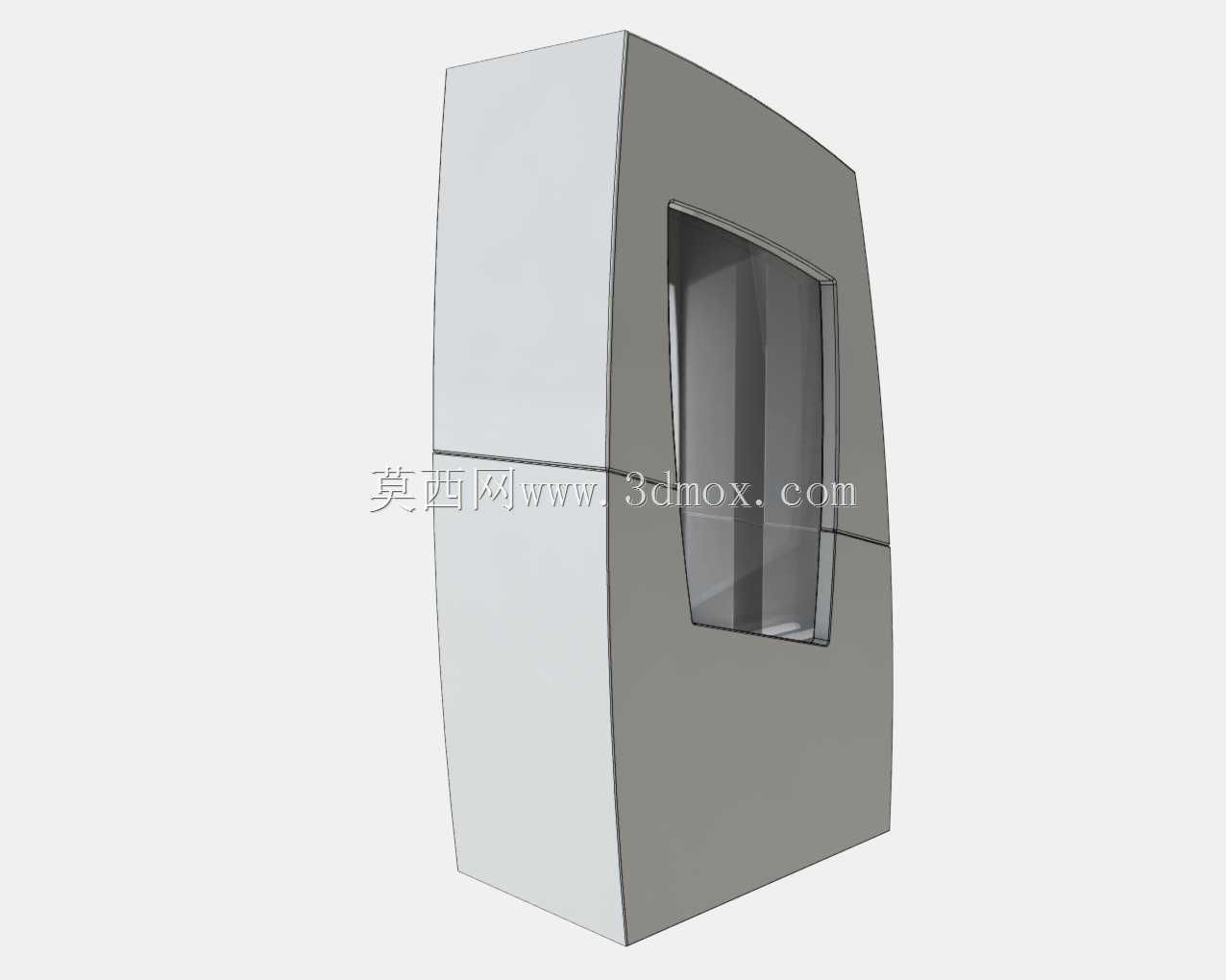

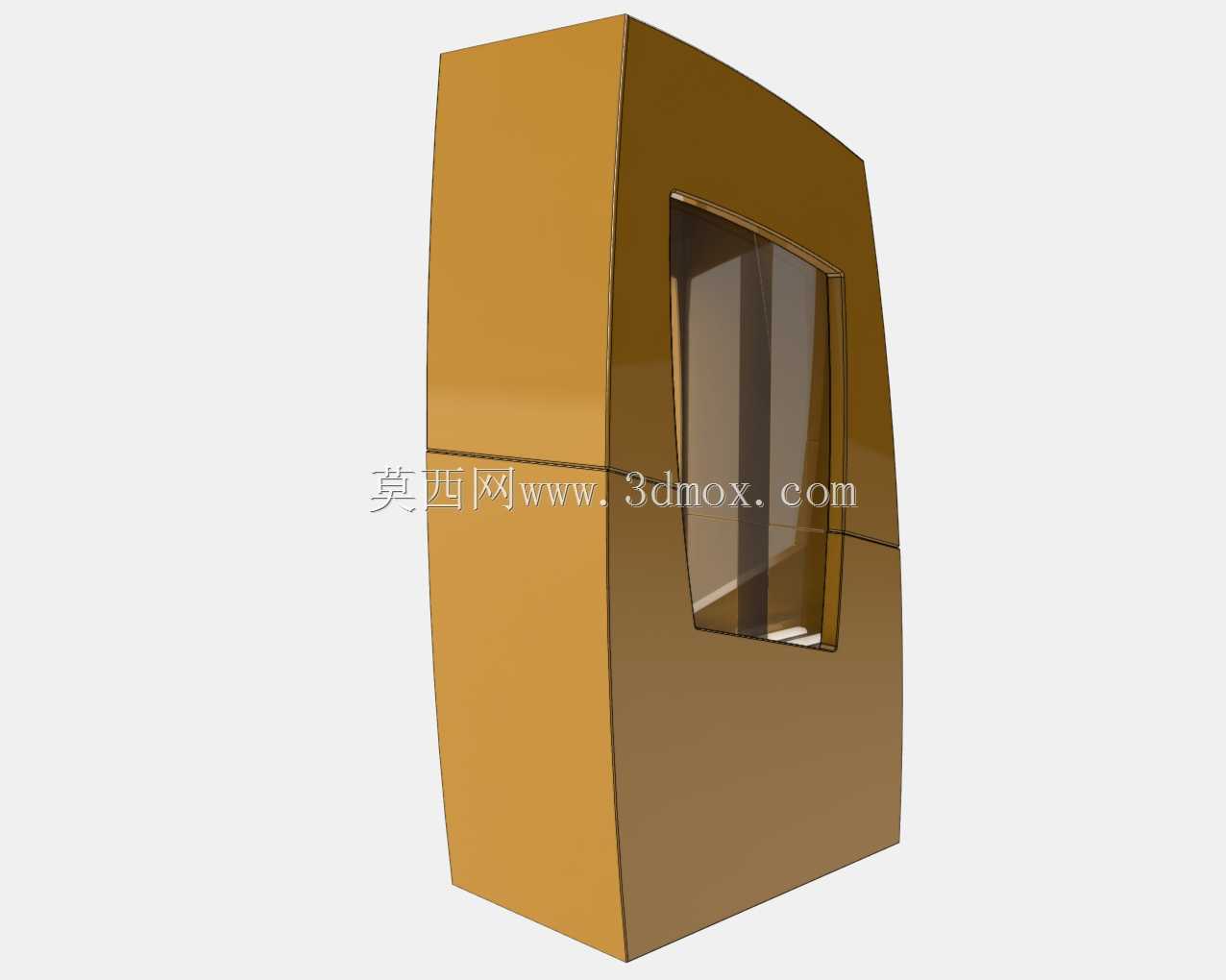

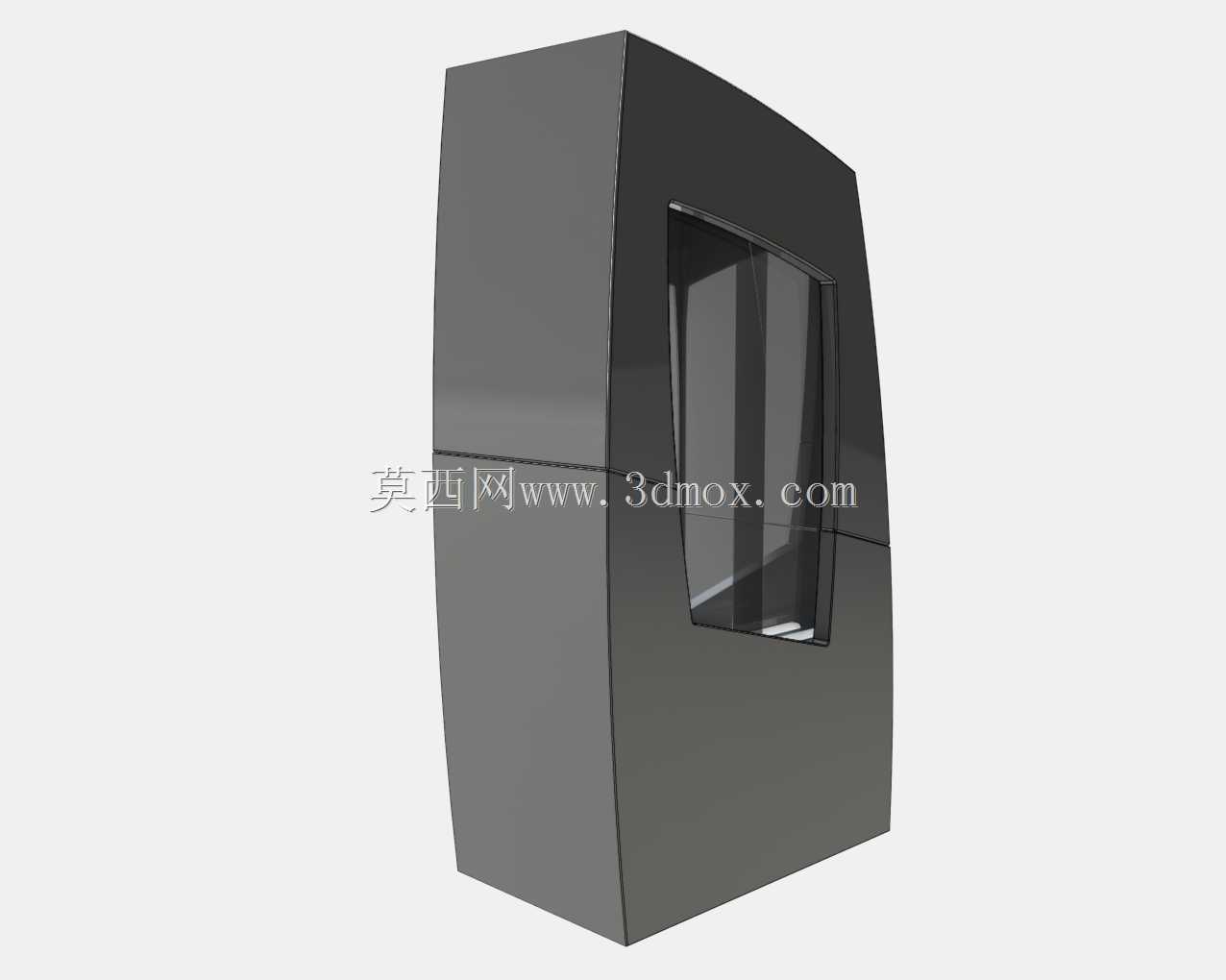

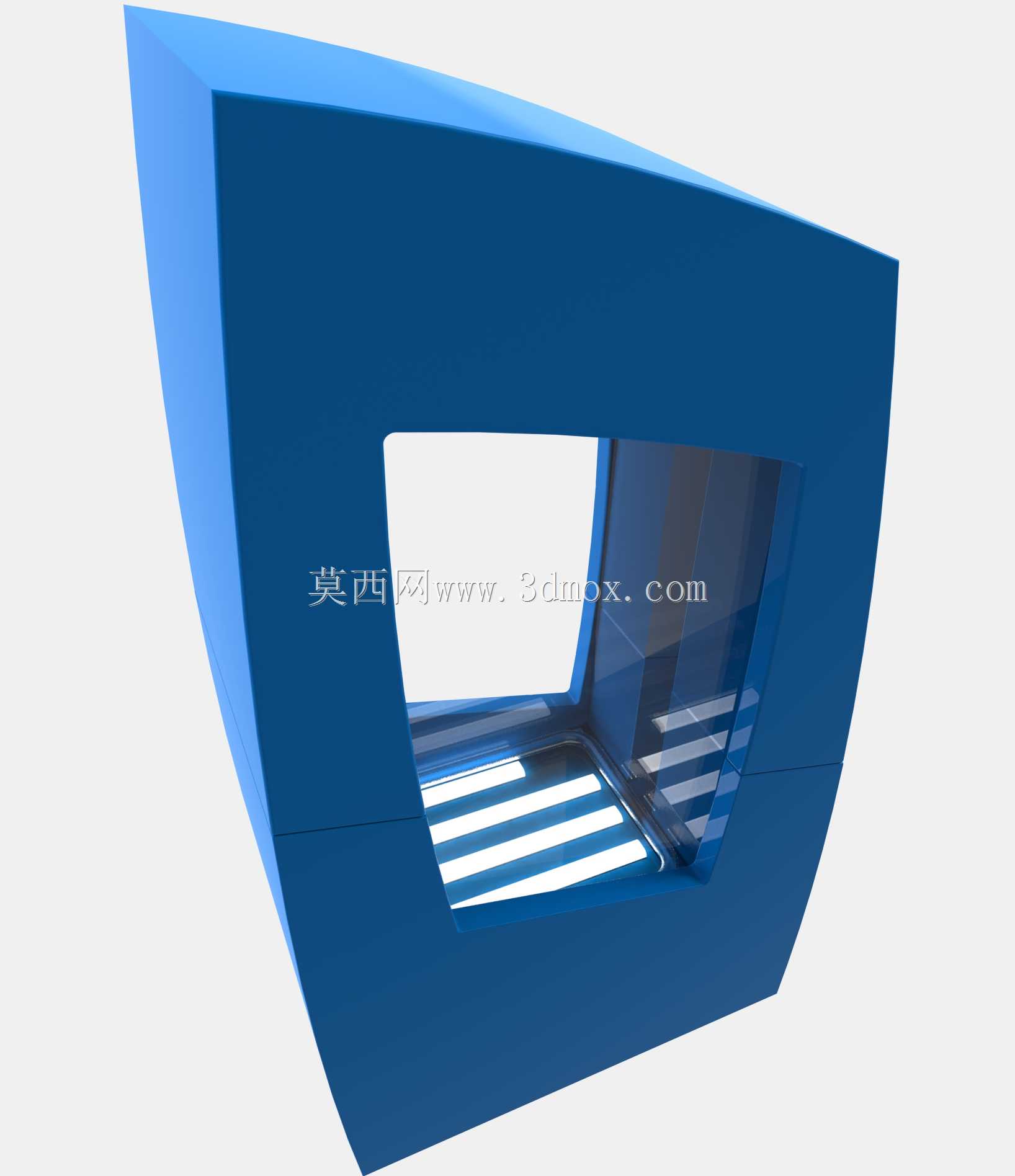

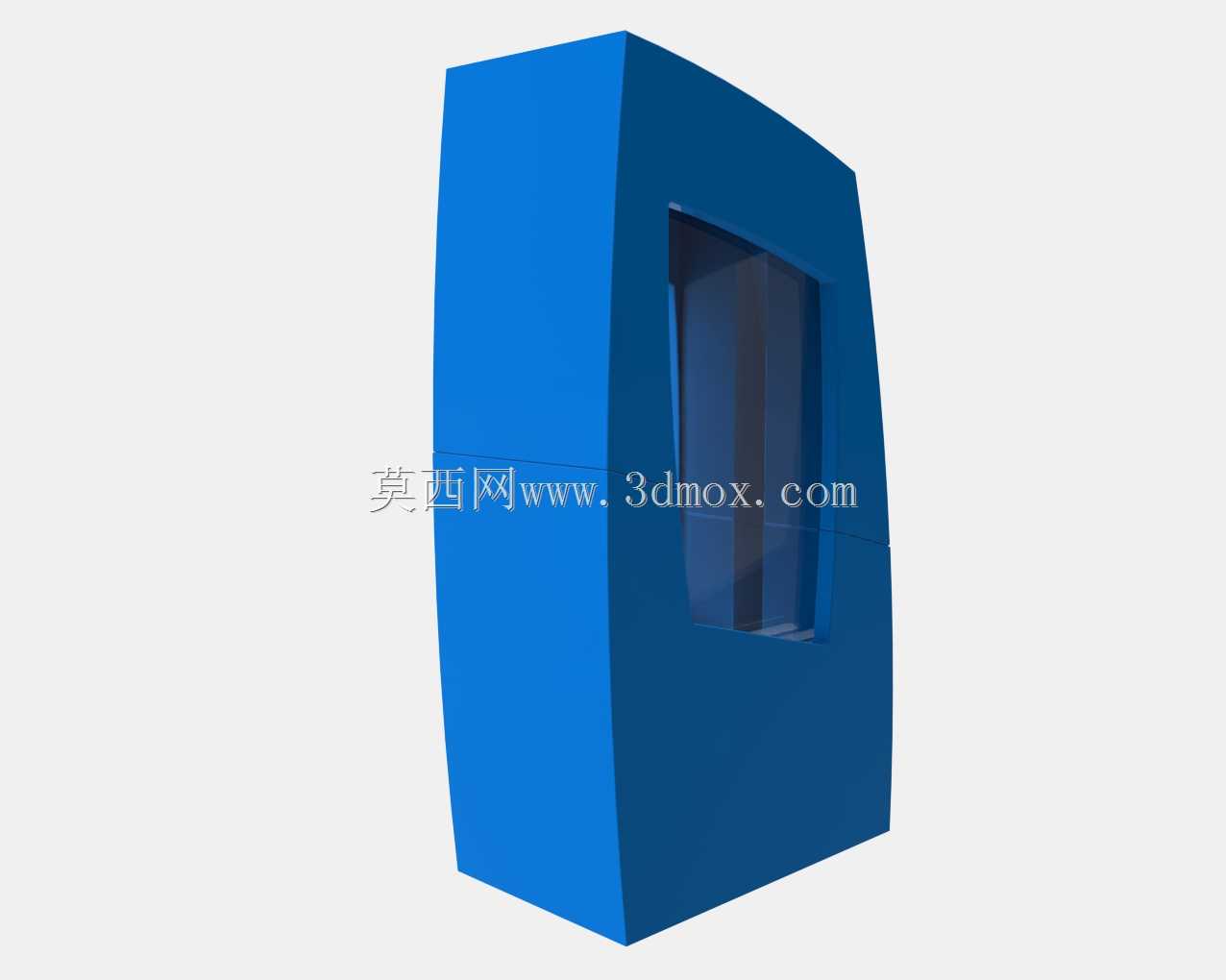

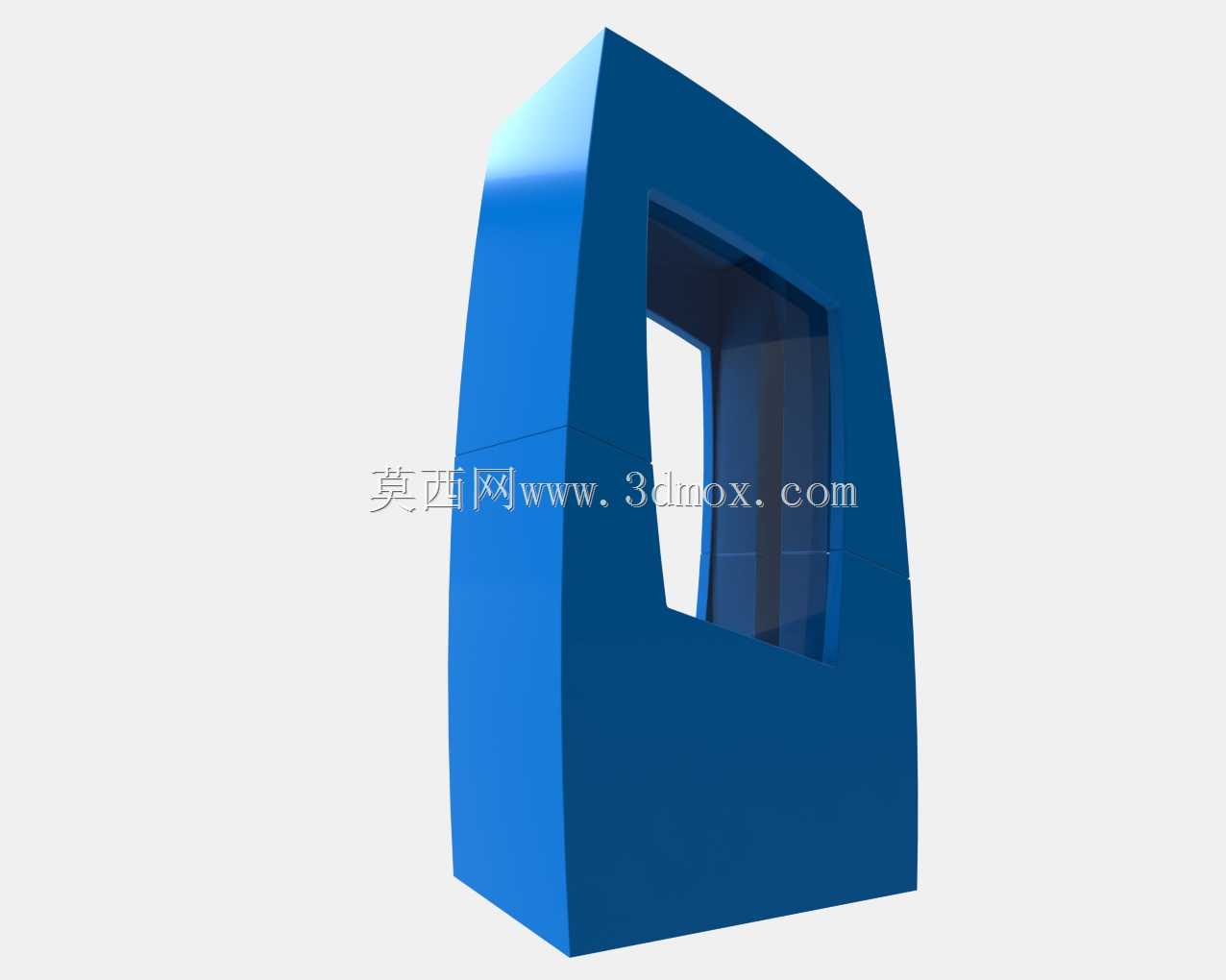

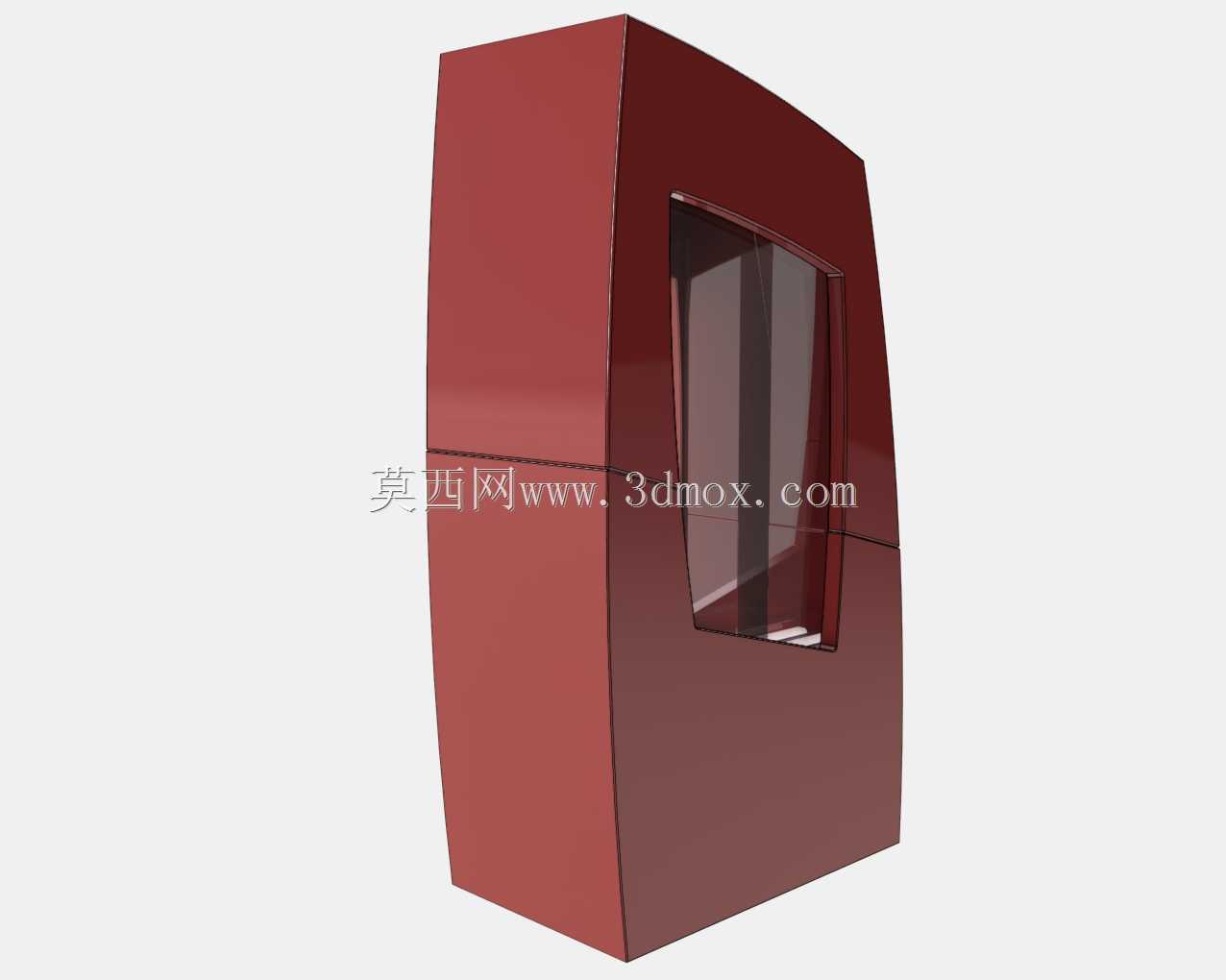

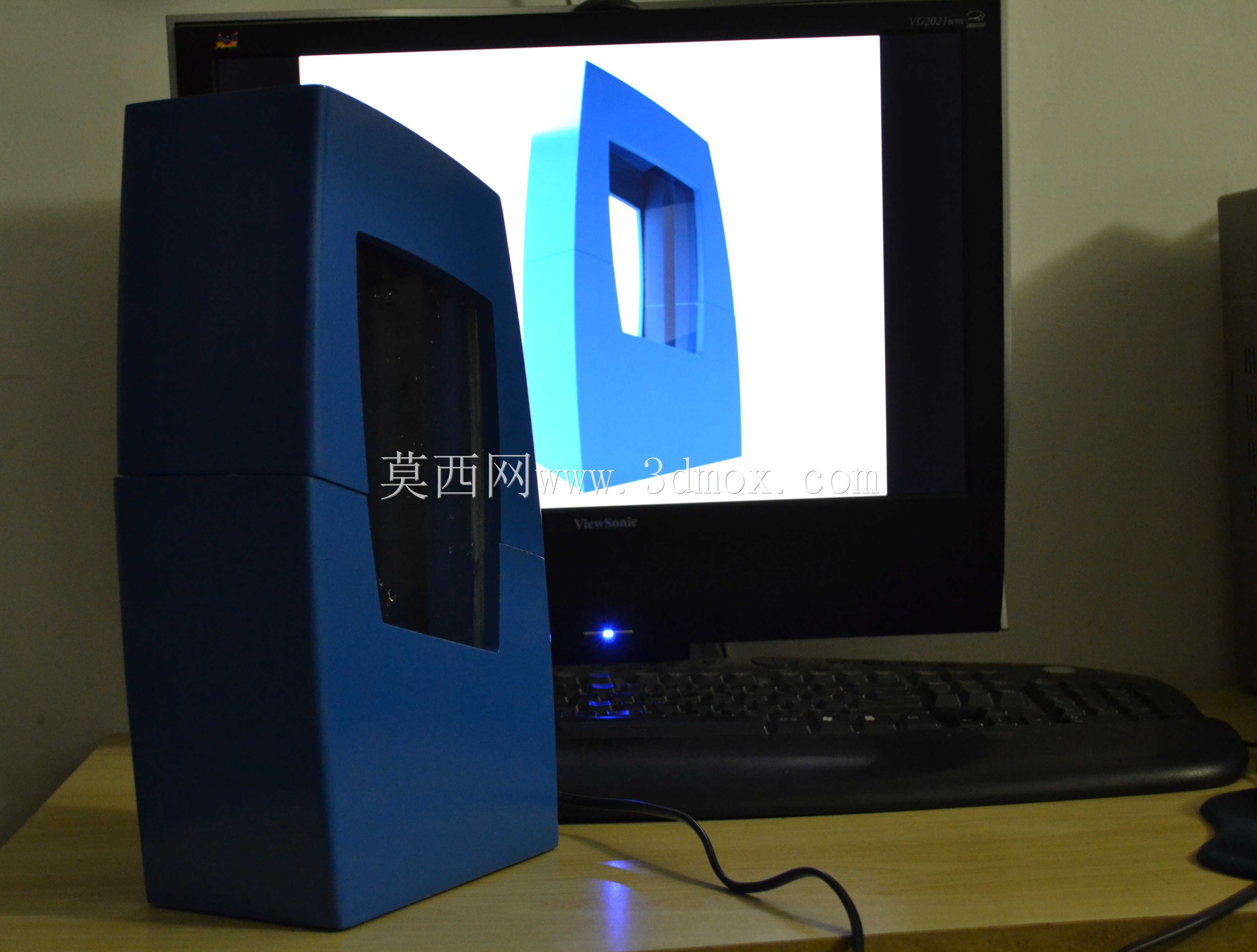

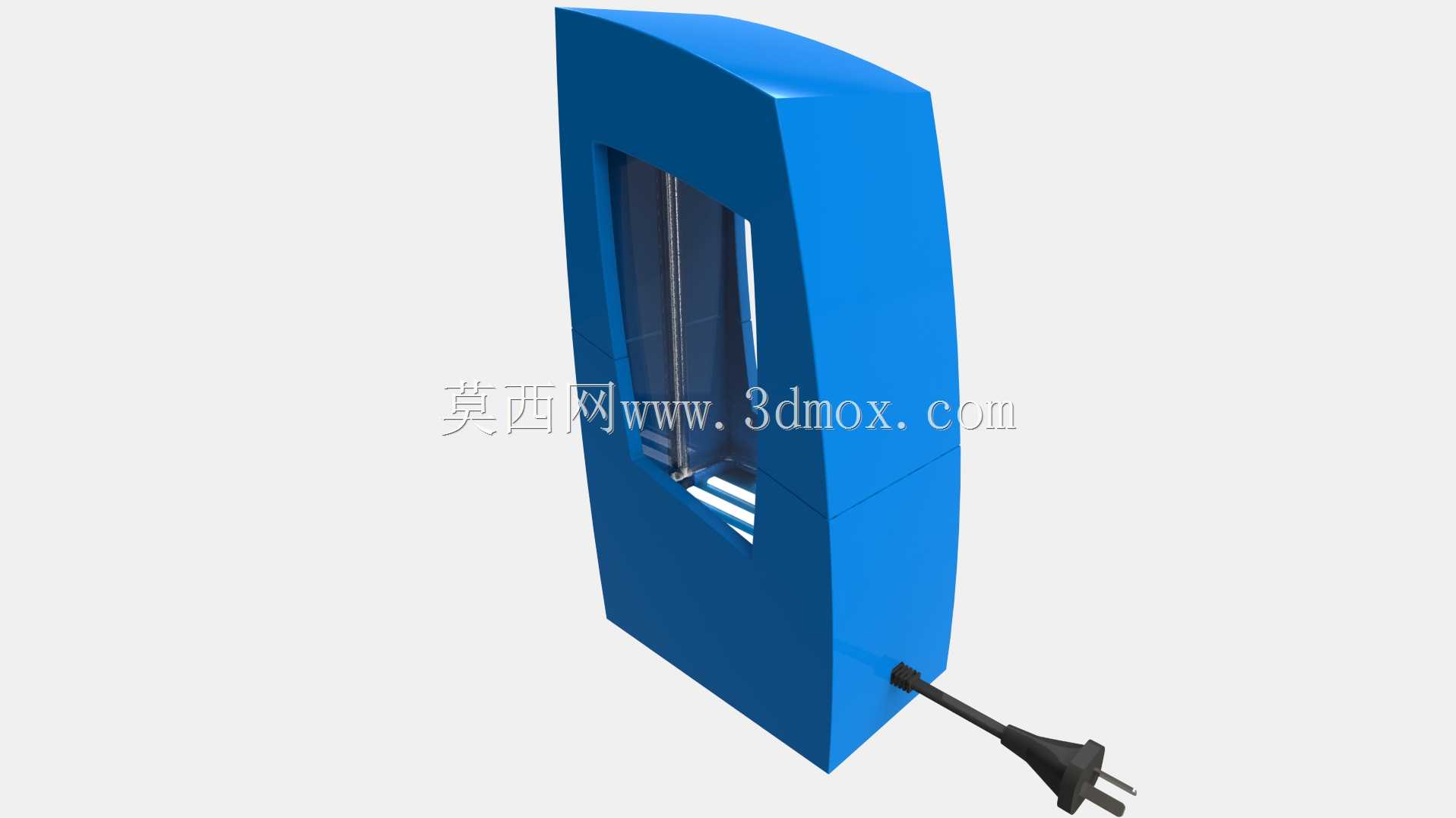

这款异形立式中空外壳结构，在工业场景中多作为自助服务终端、公共查询设备、小型环境监测站的外部防护壳体使用，适配商场导览、园区自助服务、户外公共信息查询等多类落地场景，外壳本身承担内部元器件防护、人机交互界面承载、外观视觉识别三重核心作用。从结构设计逻辑来看，整体采用单侧收窄的弧面立构形态，底部做加宽平直处理，保障落地放置时的支撑稳定性，底部接触面积经过核算，可适配常规室内外硬化地面的放置需求，无需额外做大面积预埋固定，仅需在底部预留四个M8规格的膨胀螺栓安装孔位，即可完成与地面的紧固连接，安装边界控制在设备本体投影外扩50mm范围内，不会占用过多公共通行空间。外壳中部开设的异形中空窗口，是预留的触控显示屏、操作面板安装位，窗口边缘做了内翻边处理，翻边宽度控制在15mm，既可以为显示屏安装提供固定支撑面，也能避免边缘锐边对安装人员、使用人员造成划伤，窗口的倾斜角度经过人机工程校核，适配站立状态下成年人的视线高度与操作角度，无需过度低头或抬手即可完成屏幕触控操作。外壳的曲面过渡采用大曲率顺滑处理，外表面无尖锐棱角，所有转角位置均做R20以上的圆角过渡，一方面可以降低钣金或注塑加工过程中的应力集中问题，减少成型过程中的变形概率，另一方面也能在公共场景使用时降低磕碰造成的人身伤害风险。从壁厚设计来看，若采用钣金加工工艺，整体板材选用1.5mm厚度的冷轧钢板即可满足结构强度需求，外表面做蓝色静电喷塑处理，具备基础的防刮擦、防腐蚀能力，适配室内常规使用环境；若采用户外使用场景，可将板材厚度提升至2.0mm，外表面改用户外级粉末喷涂，接缝位置增加防水胶条，即可满足IP54级的防护要求，应对常规雨天、扬尘环境下的使用需求。外壳内部预留了分层安装位，距离底部200mm高度位置预留电源模块、主控板的安装托盘位，托盘采用可拆卸式结构，方便后期元器件的检修更换，中部窗口后方预留显示屏安装支架的固定孔位，孔位采用通用规格设计，可适配19寸到22寸范围内的标准嵌入式触控显示屏，顶部预留了通风散热槽位，可加装小型轴流风扇，满足内部元器件长时间运行的散热需求。在安装对接层面，外壳背部预留了可拆卸式检修门，检修门采用侧边铰链连接、侧边锁具固定的结构，开门角度可达到120度，足够检修人员探身完成内部线路梳理、元器件更换操作，检修门与壳体的接缝位置做了错位止口设计，可避免灰尘、溅水直接进入壳体内部。整体造型的非对称设计，在公共场景中具备更高的视觉辨识度，区别于常规方正的自助设备外壳，弧面造型可更好地融入现代商场、产业园、政务大厅的装修风格，不会显得过于生硬突兀。结构建模过程中，所有曲面均做了曲率连续校验，保障加工成型后表面无明显棱线、凹坑，外表面的拼接焊缝位置全部设计在背部与侧面视线盲区，正面无外露焊缝与拼接缝，提升外观的整体一致性。底部的支撑面做了平面度校核，保障放置时无晃动问题，四个安装孔位的位置度公差控制在0.2mm以内，可与现场安装底座快速对位，减少现场安装的调整工作量。
