带立式安装座FK P204外球面轴承单元

在轻工输送线、小型农机传动组、食品包装设备的从动辊支撑位，这类带立式铸造座的外球面轴承单元是应用频次极高的支撑部件，区别于需要配合轴承座单独装配的深沟球轴承，这类集成式单元不需要额外调整轴承游隙，出厂时已经完成润滑脂填充与密封结构装配，现场安装时只需要通过底座的两个安装孔完成固定，将轴插入内圈锁紧即可投入使用，能大幅缩短设备装配的现场调试周期。

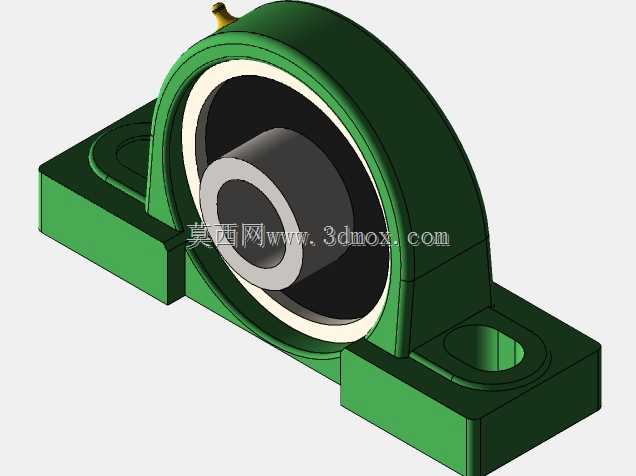

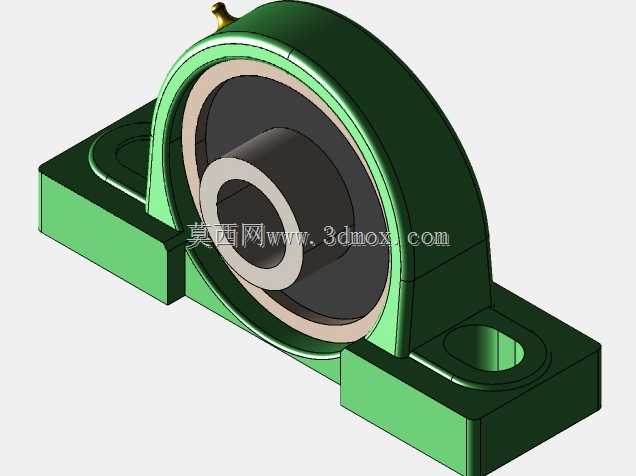

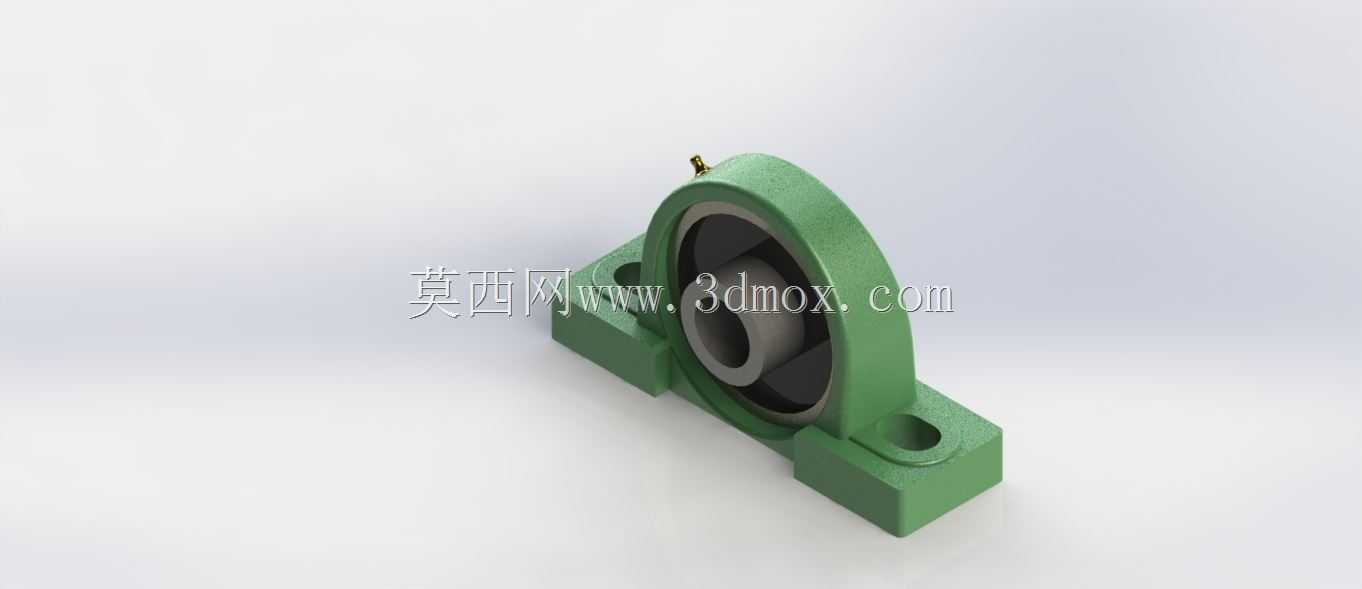

从结构设计逻辑来看，这款FK P204轴承单元的铸造座采用矮脚立式结构，底座两个安装孔的中心距、安装面到轴承中心的高度尺寸都经过标准化匹配，适配20mm直径的光轴安装需求，安装时不需要额外加工轴承位的配合台阶，只需要保证安装机架的平面度在公差范围内，通过螺栓锁紧底座即可完成固定。轴承外圈与铸造座的型腔采用球面配合结构，当安装面存在小幅角度偏差、或者设备运行中轴出现少量挠曲变形时，球面配合结构可以自动补偿角度偏差，避免轴承承受额外的附加弯矩，大幅降低轴承早期点蚀失效的概率。

轴承两侧自带接触式橡胶密封结构，能阻挡生产环境中的粉尘、切削碎屑、喷淋水汽进入轴承内部滚道，在多尘、有少量喷淋的生产场景下不需要额外加装外置密封结构，能减少后期维护的密封件更换频次。内圈采用带顶丝的锁紧结构，装配时只需要拧紧内圈上的两个紧定螺钉，即可实现内圈与转轴的周向固定，不需要额外加工轴肩、卡簧槽等定位结构，对于现场改造、小批量非标设备制作的场景适配性极强。

实际选型应用中，这类轴承单元主要承受径向载荷，也可以承受一定程度的双向轴向载荷，适合中低转速的传动辊、输送带托辊、小型链轮传动轴的支撑场景，安装时需要注意底座安装面的平面度误差不能超过0.1mm，避免锁紧螺栓后铸造座出现变形，挤压轴承外圈导致转动卡滞。日常维护中只需要按照运行周期通过座体上的注油嘴补充润滑脂即可，不需要拆解轴承单元，维护操作门槛极低。这类集成式轴承单元的结构设计充分考虑了现场装配的便捷性，将轴承的定位、密封、支撑功能集成在单个组件上，相比分体式轴承与轴承座的组合，能减少零件采购的品类数量，降低装配环节的公差累积风险，在中小载荷的通用传动场景中已经逐步替代传统的分体式轴承装配方案。
