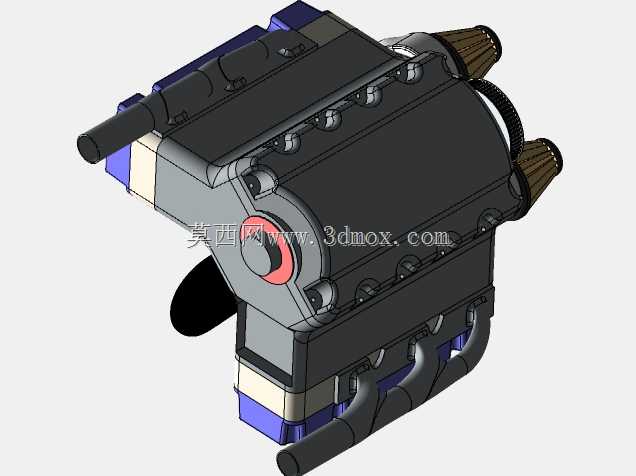

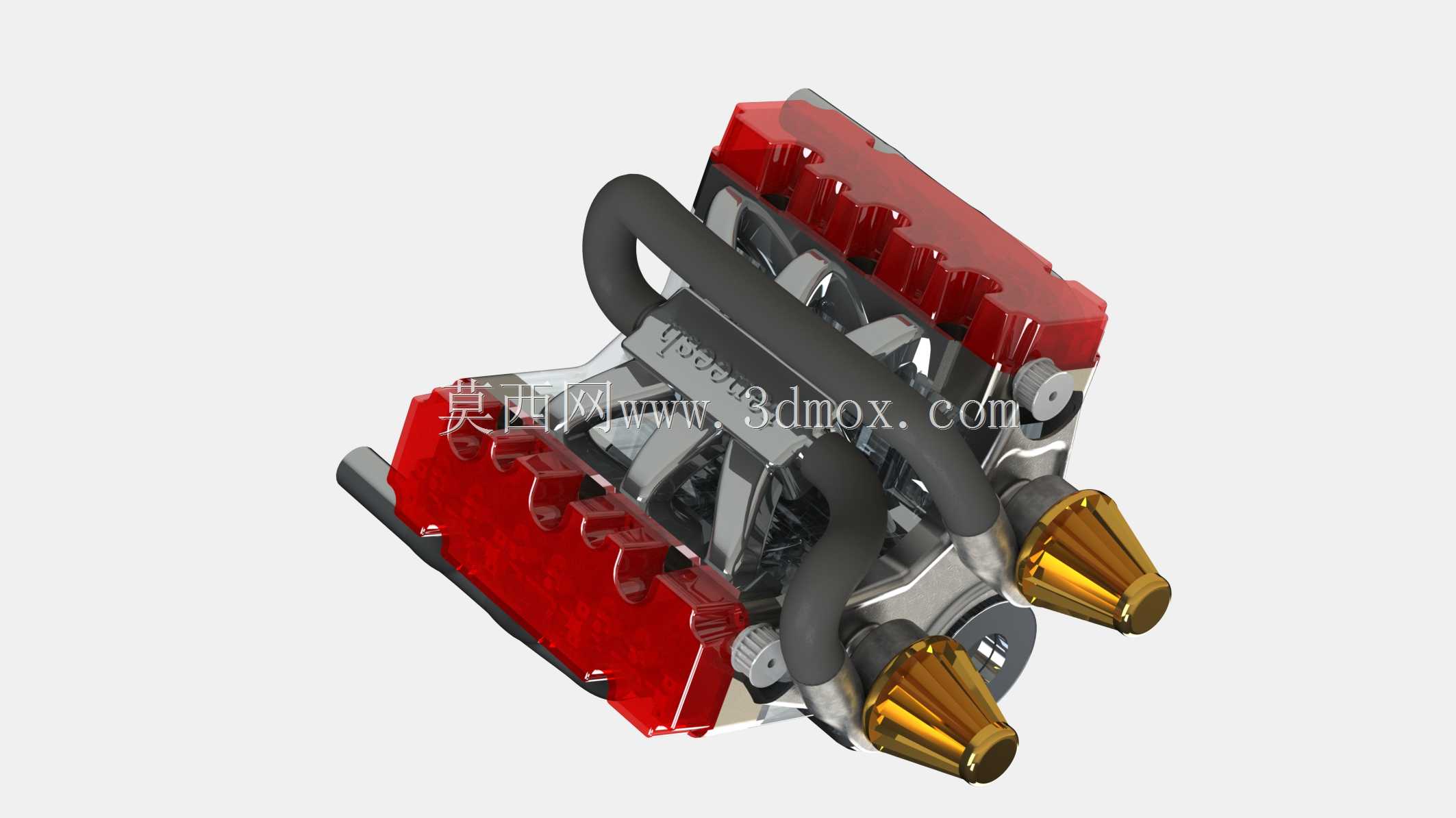

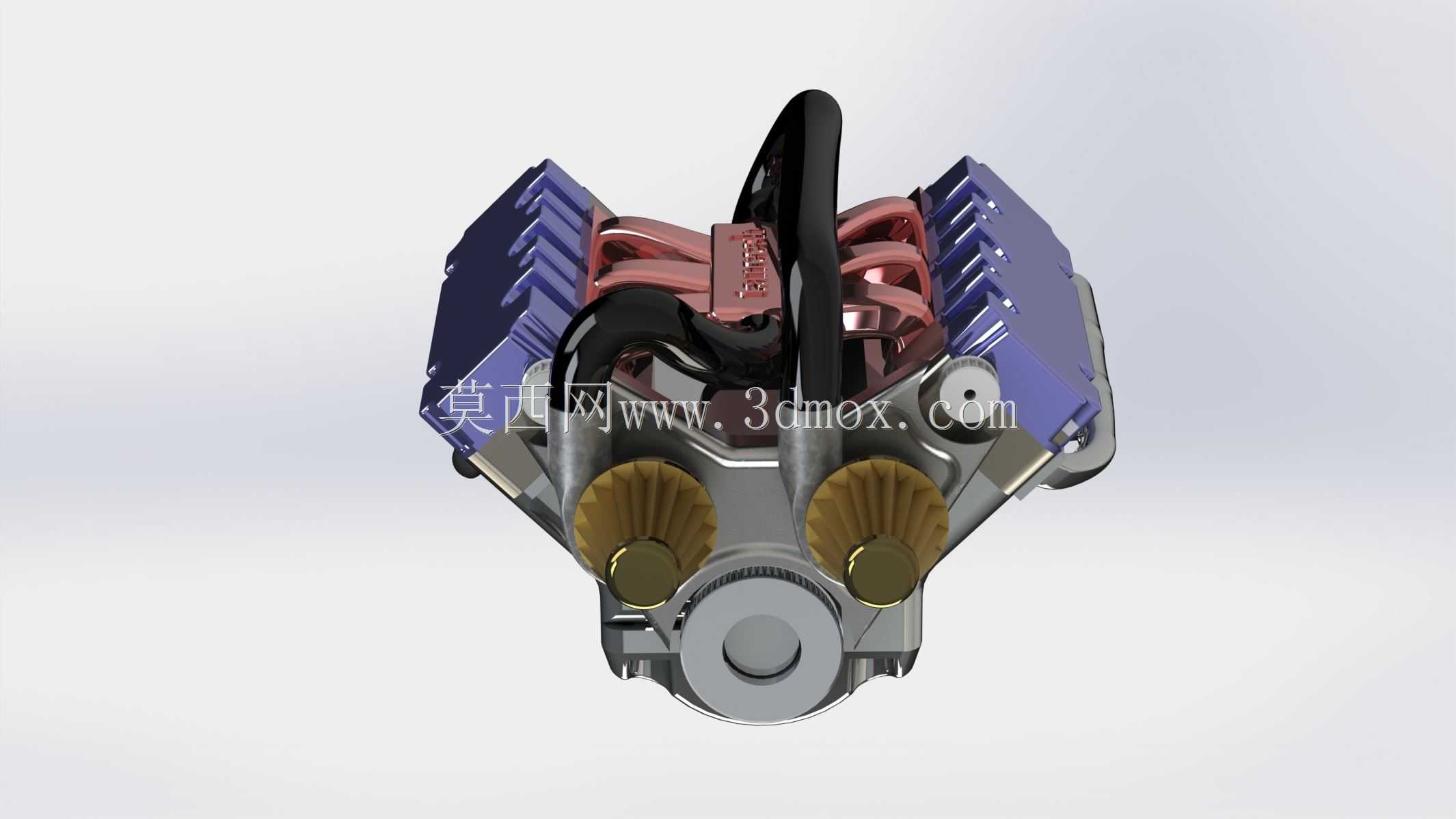

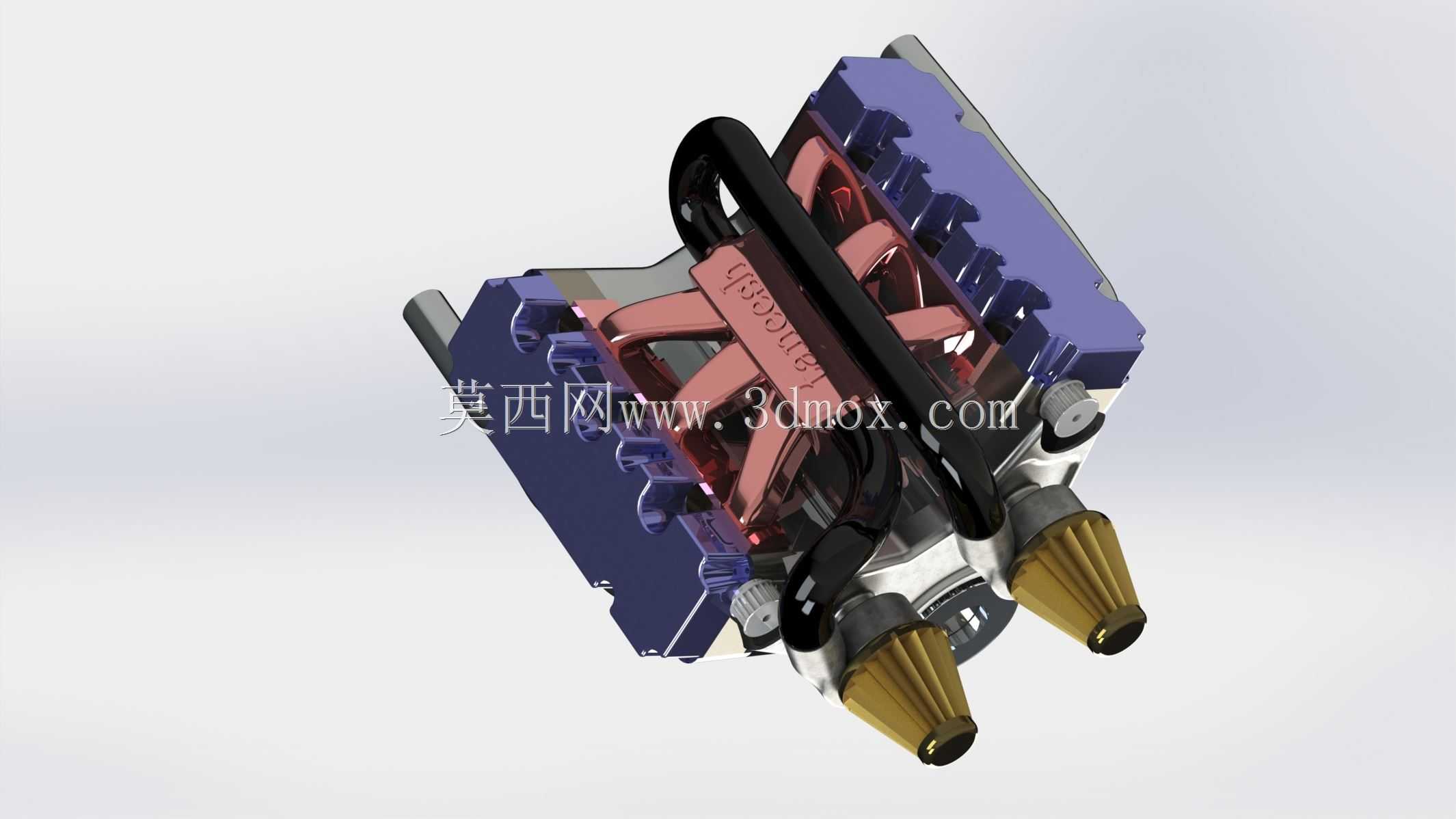

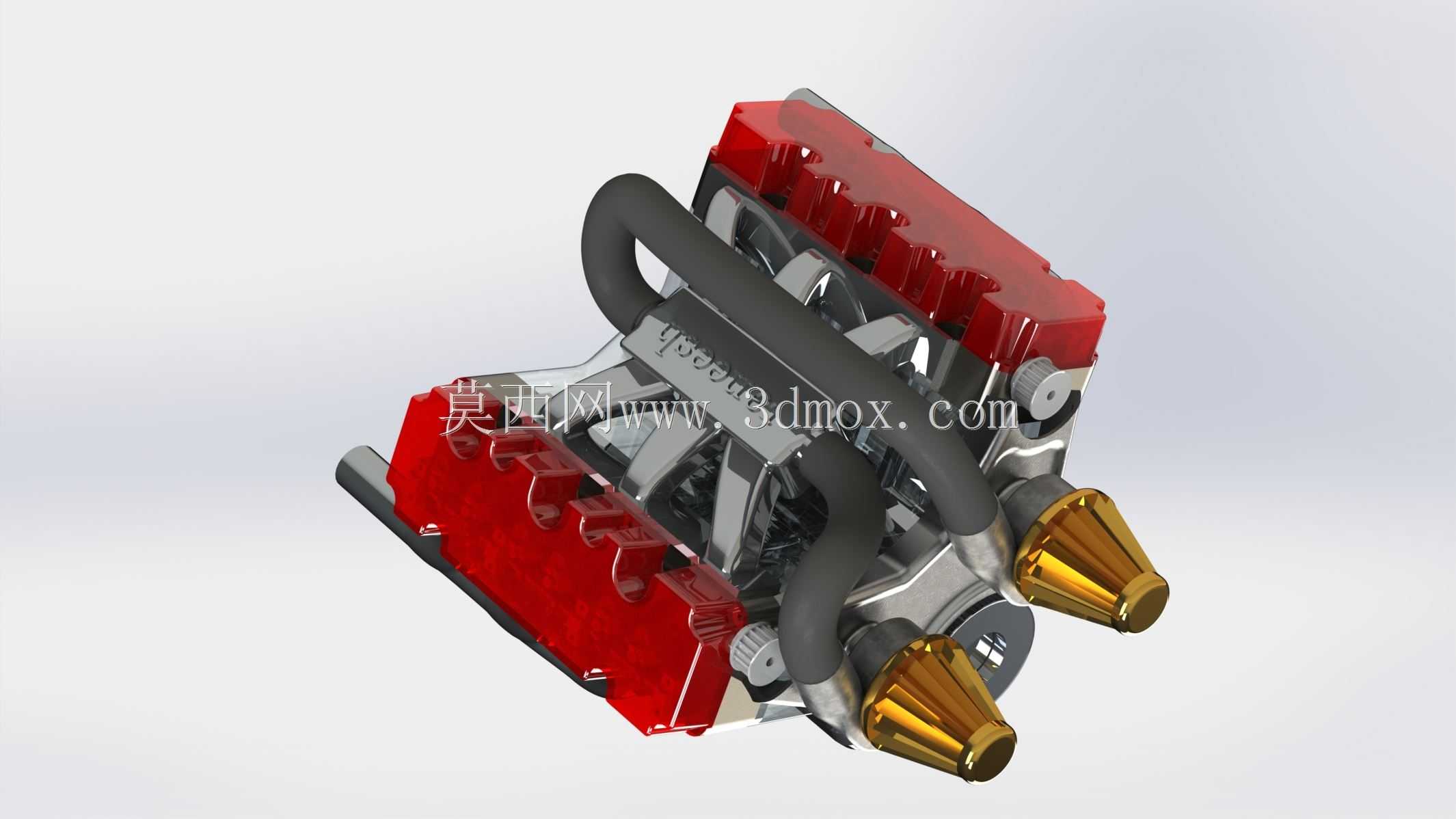

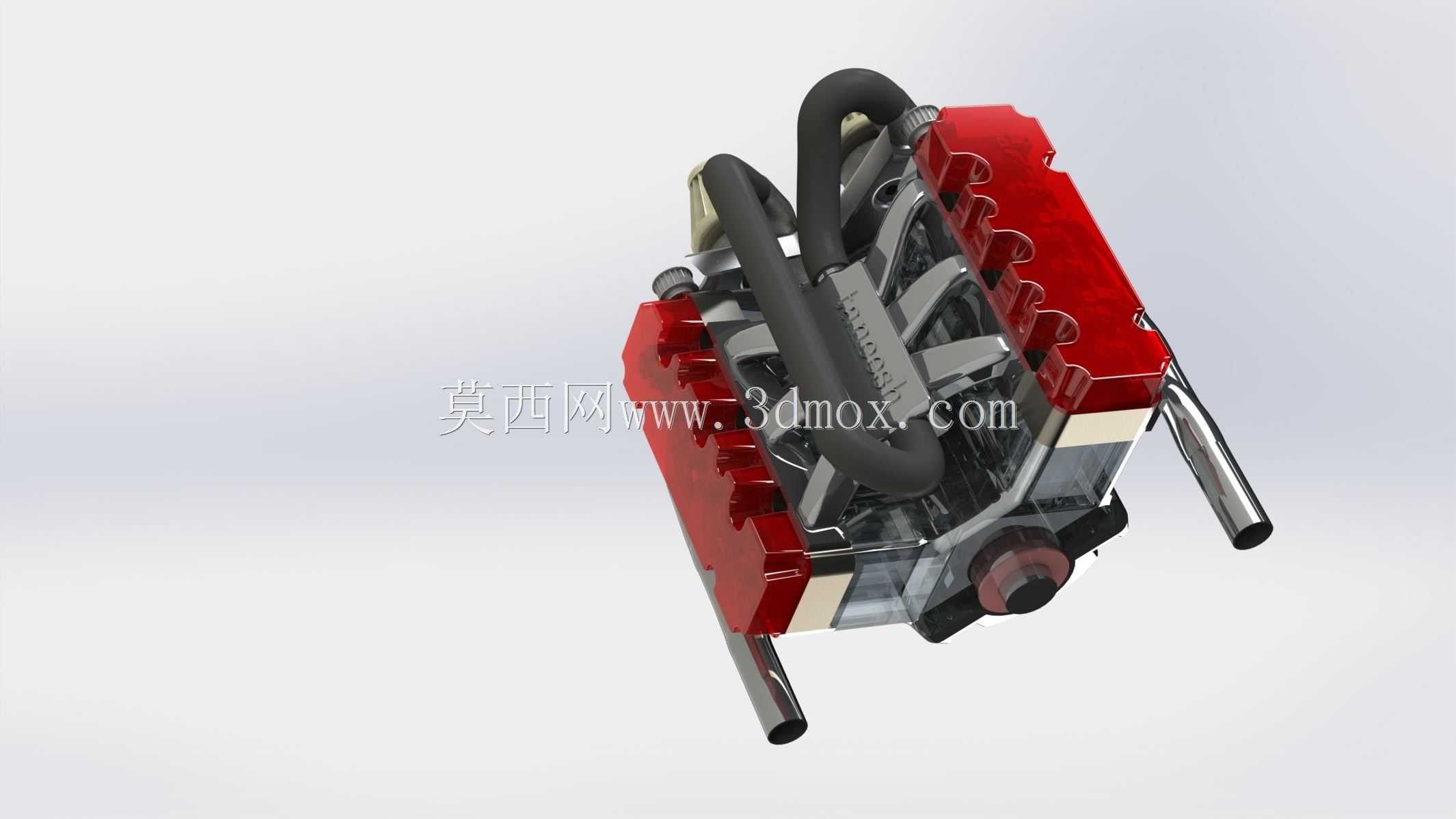

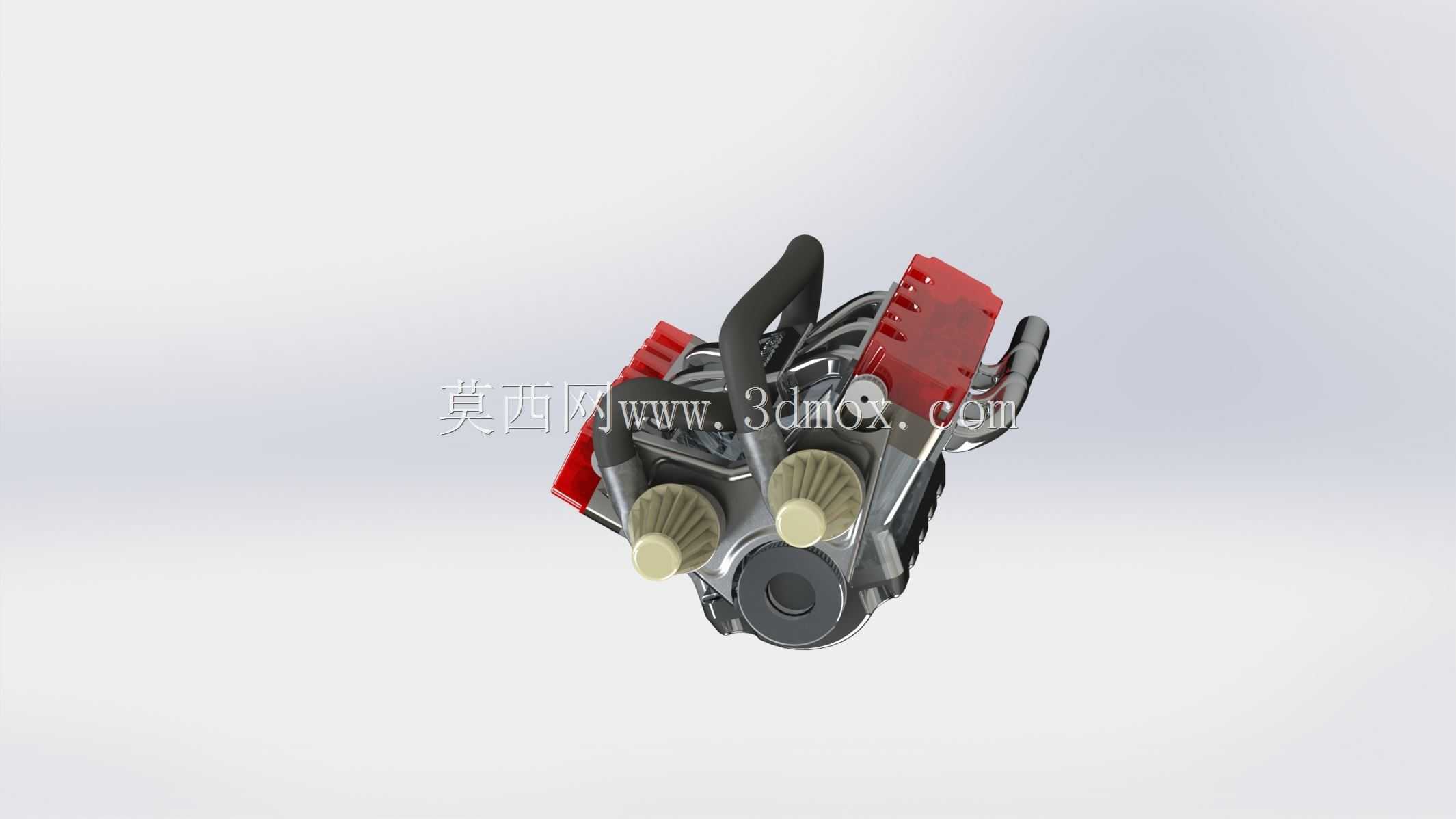

V型六缸内燃动力总成结构设计

这款V型六缸动力装置，在乘用车、高性能商用车、小型船舶动力配套以及固定式发电机组领域都有广泛的应用场景，作为整套设备的动力输出核心，其运行稳定性直接决定了整套搭载设备的动力表现与使用寿命。从结构设计思路来看，采用60度夹角的V型缸体布局，能够在保证六缸排量基数的前提下，大幅压缩动力单元的轴向安装尺寸，相比直列六缸结构，整机长度可缩短近三分之一，更适配前置后驱、中置动力布局的搭载需求，同时V型布局的对向做功特性能够抵消大部分一阶、二阶往复惯性力，运行时的整机振动幅度远低于同排量直列机型，不需要额外加装大体积的平衡轴组件，进一步缩减了整机的重量与安装空间占用。

从功能特性层面来说，两列气缸呈夹角对称分布，每列三个气缸的进排气道采用集成式缸盖设计，进气侧预留了标准的节气门安装法兰面，可适配自然吸气、涡轮增压等不同进气形式的配套改装需求，排气侧的歧管接口采用统一的法兰定位尺寸，能够直接对接三元催化、排气中段等通用后处理组件，不需要额外设计转接结构。缸体下部的曲轴输出端采用标准的法兰连接结构，可匹配手动、自动以及双离合等不同形式的变速器，动力输出端的同心度公差控制在0.02mm以内，能够避免高转速运行时的传动抖动问题。

在安装边界设计上，整机的悬置安装点共设置四处，分别分布在缸体两侧的前后端位置，安装孔位采用统一的M12螺纹规格，安装面的平面度公差控制在0.05mm以内，能够保证悬置软垫的受力均匀，避免长期运行后出现悬置偏磨导致的振动传递问题。整机的上部预留了点火线圈、喷油嘴的标准安装位，线束走向的固定卡扣位置也做了集成设计，能够避免后期装配时出现线束与运动部件干涉的问题。前端轮系的布局采用单皮带驱动结构，水泵、发电机、空调压缩机的安装位都做了集成式支架设计，张紧轮的调节行程预留了15mm的调整空间，能够适配不同品牌的皮带配套需求，同时轮系的外轮廓预留了防护罩的安装点位，可满足不同场景下的安全防护要求。

从结构细节来看，缸体内部的冷却水道采用交叉式布局，能够保证两列气缸的冷却温度差控制在5摄氏度以内，避免出现冷热不均导致的缸体变形问题，润滑油道采用主油道贯通式设计，曲轴、连杆、凸轮轴等摩擦副的润滑油供给路径长度差控制在100mm以内，能够保证冷启动时各摩擦副快速建立油压，减少启动阶段的磨损。
