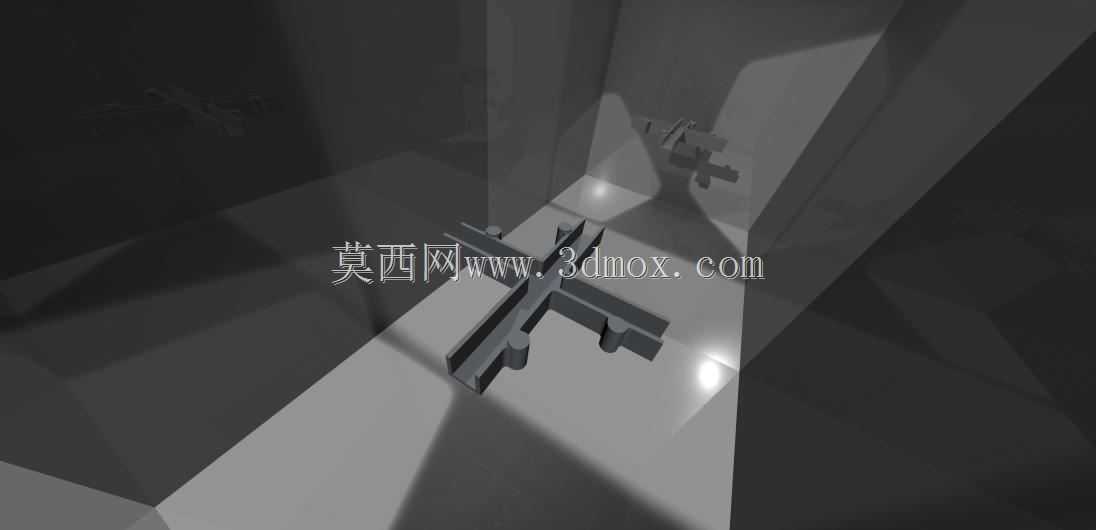

小型航模直升机铝制X型安装机架结构

这款X型机架是专为小型电动航模直升机设计的承载安装结构，主体采用铝制材质加工，核心作用是为航模的飞控系统、摄像设备、定位模块提供稳定的安装基准，适配365规格木吊杆的配套安装需求。从实际航模飞行的应用场景来看，这类机架需要同时兼顾结构强度与轻量化要求，铝制材质的选择刚好平衡了两者的矛盾，既不会像塑料机架那样在炸机时容易出现断裂形变，也不会像钢制机架那样增加过多整机重量影响飞行续航与机动性能。

在结构设计上，机架整体外轮廓为4英寸正方形，框架壁厚控制在0.070英寸，这个尺寸边界是经过多轮装机验证确定的，刚好能适配多数250-450级航模直升机的机身安装位，不会出现超出机身轮廓影响气动布局的问题。机架上预先加工了适配APM2.8飞行控制板的钻孔位置，安装时不需要额外进行打孔定位，能大幅缩短飞控模块的装机调试时间，避免手工打孔带来的位置偏差导致飞控安装角度不准，影响飞行姿态解算的精度。

针对航模玩家的实际改装需求，机架在吊杆纵轴之间预留了安装杆的拓展位置，可根据使用需求加装第一人称视角飞行所用的FPV摄像机安装座，安装座的位置经过重心校核，加装后不会导致整机重心过度偏移，不需要额外调整电池位置来配平。飞控安装位的上层预留了铝垫片与电子平台的安装空间，可直接放置GPS定位芯片，平台的平面度经过设计校核，能保证GPS模块的天线处于水平状态，提升搜星速度与定位稳定性。针对不同轴距的RX系列航模，还可根据实际安装空间与支柱高度调整机架的下层平台高度，适配不同规格的接收机安装需求，不需要重新制作整个机架结构。

从装配逻辑来看，X型的结构布局相比传统的十字型机架拥有更好的抗扭性能，在航模做剧烈机动动作时，机架的形变量更小，能保证安装在上面的各个电子设备不会因为机架形变出现松动或者位移，避免飞行过程中出现设备脱落、接线松脱导致的炸机事故。机架的各个安装孔位都做了倒角处理，安装螺丝时不会出现铝屑脱落掉入电子设备缝隙的问题，边缘的锐边也做了倒钝处理，装配时不会划伤操作人员的手或者损坏设备的接线外皮。
