航模飞机机翼连接固定结构件

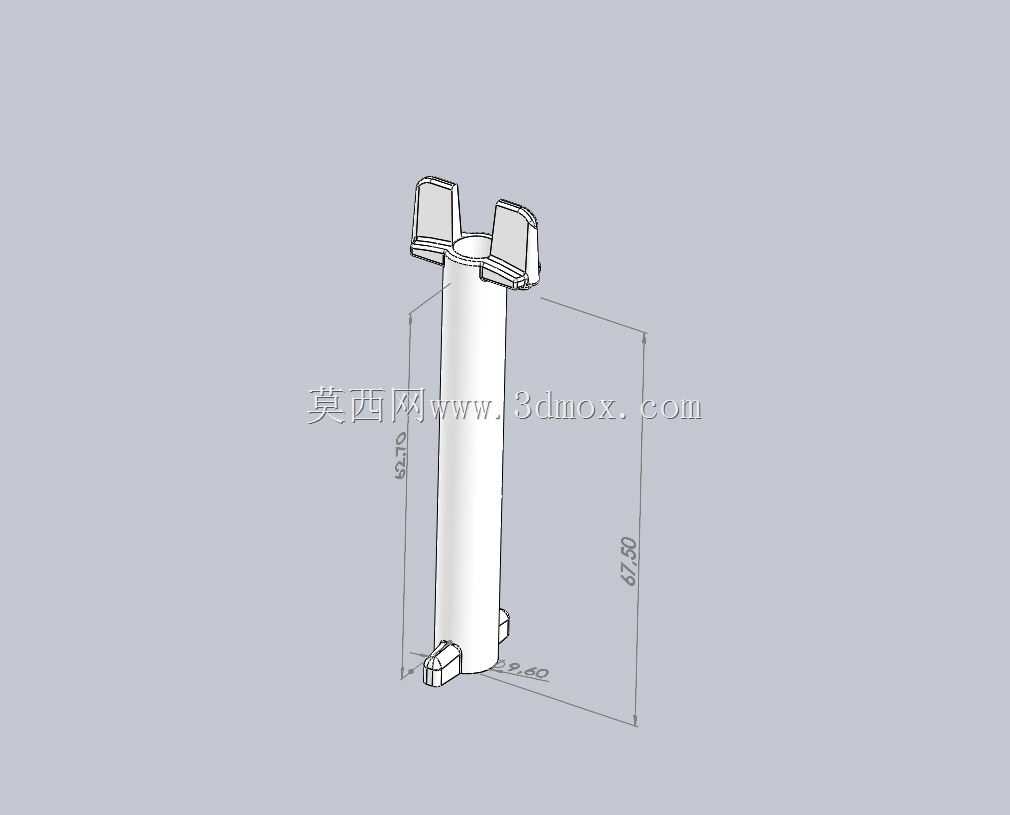

该构件作为航模类飞行器的核心连接部件，主要承担机翼与机身主体之间的载荷传递功能，在实际飞行过程中，需要同时承受机翼产生的升力、机动飞行时的侧向扭矩以及降落瞬间的冲击载荷，是保障航模飞行结构稳定性的关键受力件。从结构设计逻辑来看，主体采用长直圆柱杆身作为核心承载段，这种构型能够在保证轴向抗弯强度的同时，尽可能降低构件自身重量，适配航模飞行器对减重的严苛要求；杆身上端设置对称分布的翼面卡接结构，卡接位预留了与机翼主梁配合的贴合面，安装时可直接嵌入机翼预设的安装槽内，无需额外设计复杂的转接结构，能够有效缩减装配工序，同时保证机翼与连接件的同轴度，避免飞行过程中出现翼面偏移的问题。杆身下端设置有定位凸台与卡接脚，对应机身安装位的卡槽结构，装配时可快速实现定位卡合，配合粘接或螺丝紧固即可完成固定，安装边界清晰，下端卡接结构的外轮廓尺寸与机身安装槽的公差配合控制在合理区间，既不会出现装配间隙过大导致的松动问题，也不会因为过盈量过大造成装配困难。从尺寸设计来看，杆身总长度适配对应比例航模的机身与机翼间距，上端卡接结构的张开角度匹配对应机型的机翼安装角，能够保证机翼装配后获得预设的迎角，无需后期反复调整翼面角度；杆身的直径经过强度校核，在采用ABS材质3D打印成型的工况下，能够满足常规特技飞行的载荷要求，不会出现杆身弯曲断裂的问题。在实际应用场景中，这类连接件多用于小型电动航模、像真机模型的组装环节，尤其是针对像真比例的航模机型，该构件的外形尺寸完全匹配真机对应结构的比例缩放参数，既能够满足结构受力的功能性要求，也能够兼顾像真机的外观仿真度。设计过程中充分考虑了3D打印的成型工艺特性，所有结构均采用无倒扣的直壁设计，打印时无需添加额外支撑结构，能够有效降低打印后处理的工作量，同时避免支撑拆除过程中对构件表面造成损伤；卡接位置的壁厚经过优化，在保证结构强度的前提下尽可能减小壁厚，降低打印耗材的用量，同时减轻构件自重，减少对航模整机重量配平的影响。构件的受力路径经过合理规划，飞行时机翼产生的升力通过上端卡接结构均匀传递到圆柱杆身，再通过下端的卡接脚分散传递到机身框架上，避免出现应力集中的点位，延长构件的使用寿命，即使在大机动动作的过载工况下，应力也能够均匀分布在整个杆身，不会出现局部应力过大导致的断裂问题。
