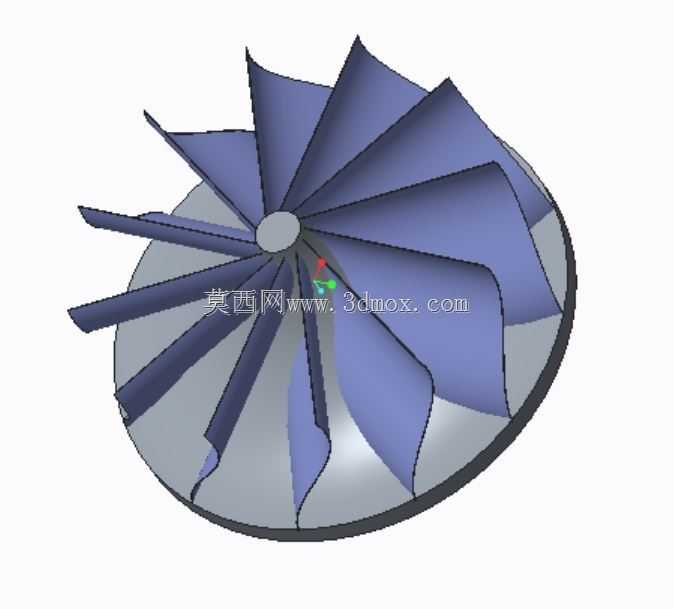

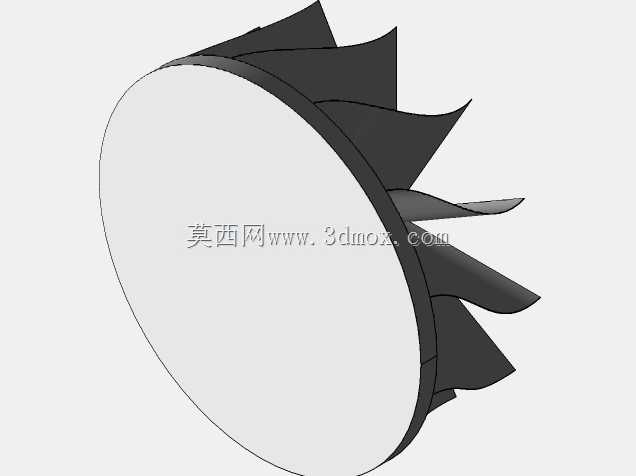

带长短复合叶片的涡轮叶轮结构

这类带长短复合叶片的涡轮叶轮，常见于小流量高转速的流体能量转换场景，在微型燃气轮机、涡轮增压器、小型膨胀发电设备中都能见到这类结构的应用，核心作用是将流体携带的压力能、热能转换为旋转轴的机械能输出，或是反过来对流体做功完成介质的输送与增压。从结构设计来看，长短叶片间隔排布的方案，主要是为了改善常规全叶片叶轮在小流量工况下的流道阻塞问题，短叶片设置在相邻长叶片的流道中段，能有效抑制流道内的二次流、叶道涡发展，降低流动损失，同时不会过多增加叶片进口的排挤系数，保证叶轮进口有足够的通流面积适配来流条件。叶轮的轮盘采用锥弧过渡的盘型结构，从中心轮毂位置向外缘平滑过渡，既可以降低轮盘自身的旋转风阻损失，也能保证叶片根部的连接强度，叶片与轮盘采用一体化的连接结构，避免了分体装配带来的连接间隙与应力集中问题，适配高转速下的离心载荷作用。设计过程中，叶片的型线采用空间扭曲构型，从进口到出口的叶型安装角沿叶高方向连续变化，匹配不同半径位置的圆周速度差异，保证流体沿流道流动时的攻角处于合理区间，减少入口冲击损失。叶片前缘做了小圆过渡处理，降低来流扰动带来的边界层分离风险，尾缘则采用相对较薄的构型，减少出口尾迹损失。安装边界上，叶轮中心的轮毂孔为核心安装定位面，与旋转轴采用过盈配合加键连接的方式传递扭矩，轮毂端面设置有定位止口，保证叶轮安装后的端面跳动、径向跳动满足高速旋转的动平衡要求，叶轮外缘与外部壳体之间需要预留合理的径向间隙，既要避免旋转过程中叶片与壳体刮蹭，也要控制间隙过大带来的泄漏损失。实际应用中，这类叶轮的叶片数量、长短叶片的长度比例、叶型的扭曲规律，都需要根据具体的工况参数——比如设计流量、进出口压力、工作转速来做针对性调整，建模过程中需要保证叶型曲面的光顺连续性，避免出现局部曲率突变，否则不仅会增加流动损失，还会在局部位置形成应力集中，影响叶轮的疲劳寿命。轮盘的厚度分布也需要结合离心应力计算结果做优化，在保证强度裕度的前提下尽可能降低轮盘重量，减小转子系统的转动惯量，提升设备的动态响应特性。
