印度火箭GSLV Mark III三角镂空连接构件

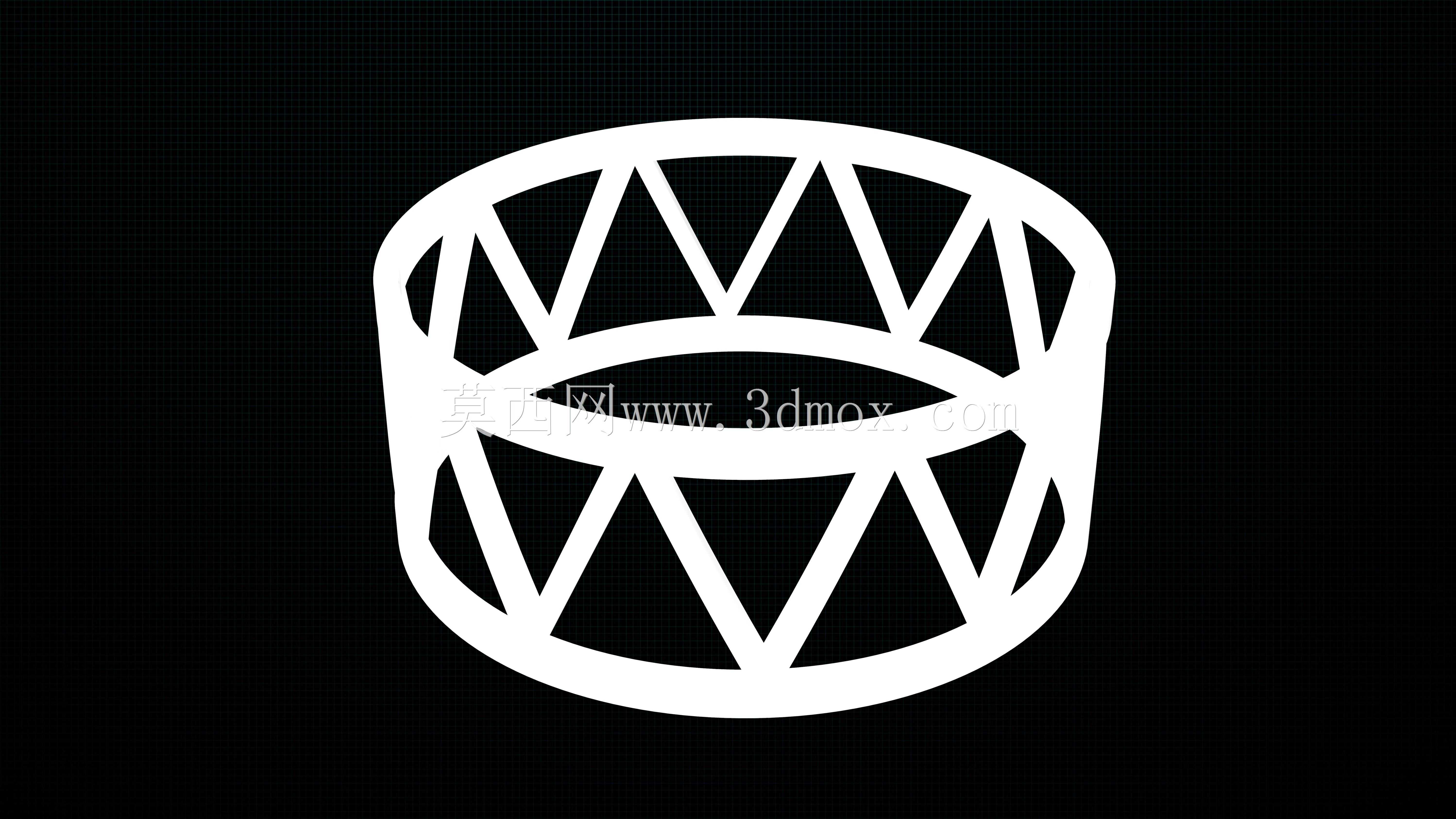

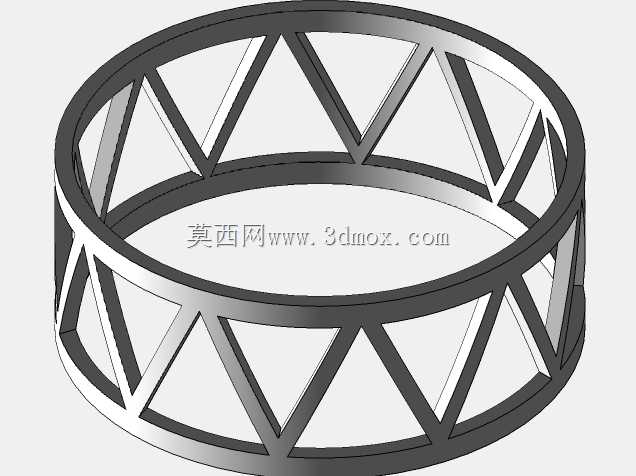

该环形三角镂空构件作为航天运载火箭箭体段间的核心连接部件，主要承担箭体相邻舱段之间的载荷传递与结构衔接功能，在火箭飞行过程中，需要同时承受轴向推力带来的压应力、飞行姿态调整产生的剪切应力，以及跨音速飞行阶段气动扰动带来的交变载荷，对结构的比强度、抗疲劳性能有着极高的要求。从结构设计思路来看，采用环形主体搭配周向均匀排布的三角形镂空构型，并非单纯为了减重，三角形本身是平面内稳定性最优的几何结构，周向连续排布的三角筋条能够将局部集中载荷快速分散到整个环形截面上，避免局部应力集中导致的结构失效；同时镂空结构能够在保证整体刚度满足设计要求的前提下，最大限度去除非承力区域的材料，有效降低构件整体重量，提升火箭的有效载荷运载能力。在实际安装场景中，该构件的上下环形端面为加工精度极高的配合面，分别与火箭的燃料贮箱段、发动机舱段的对接法兰贴合，通过沿端面周向均匀布置的紧固件完成刚性连接，安装时需要严格控制两端面的平行度与同轴度，避免对接后出现附加安装应力，影响箭体整体的动平衡特性。构件的径向尺寸需要与对接舱段的外径完全匹配，保证箭体整体的气动外形连续顺滑，降低飞行过程中的气动阻力；轴向高度则根据相邻舱段的衔接距离确定，镂空区域的筋条厚度经过多轮拓扑优化计算，在满足极限载荷下的强度储备要求的同时，尽可能压缩结构重量占比。这类镂空式承力连接结构的设计逻辑，也可以迁移应用到其他对重量控制要求严苛的高端装备领域，比如高速轨道交通装备的车体连接部位、大尺寸无人机的机身段衔接结构，在保证结构可靠性的前提下实现轻量化目标。建模过程中需要重点关注三角筋条与环形主体的过渡圆角处理，避免直角过渡带来的应力集中问题，所有承力路径上的截面尺寸需要匹配载荷传递的方向，保证力流传递顺畅，减少不必要的结构损耗。
