锥齿轮传动换向齿轮箱三维结构设计

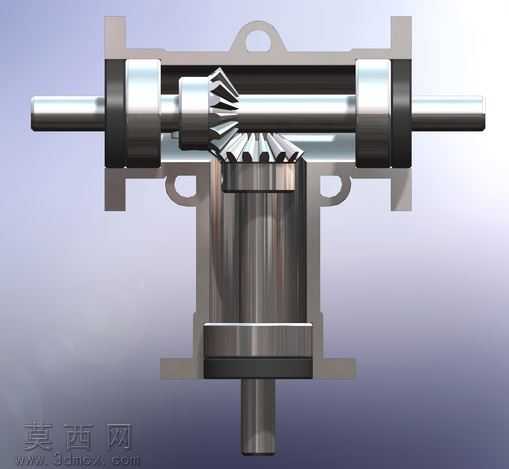

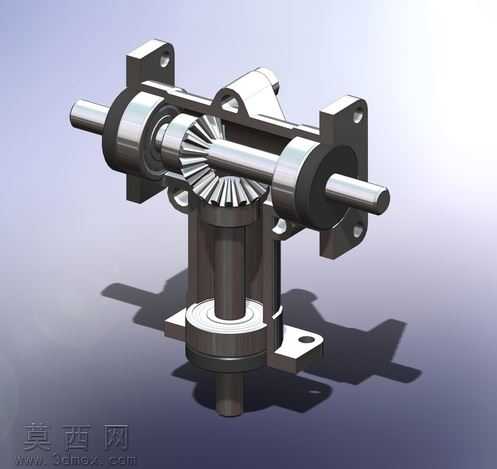

本作品为锥齿轮传动换向齿轮箱的三维建模设计成果，建模过程中严格遵循机械传动设计规范，对齿轮箱的各个组成部件进行了精准的参数化构建。首先针对核心的锥齿轮传动副，依据传动比、模数、压力角等核心参数完成齿形的精确建模，保证轮齿的啮合间隙、接触区域符合传动设计要求，还原锥齿轮实现相交轴动力换向的核心功能特性。对于两根正交布置的传动轴，建模时严格匹配轴肩定位尺寸、轴承安装位的公差基准，确保轴系零件装配后同轴度、垂直度满足运转要求。箱体部分采用一体化安装基座设计，预留了标准的设备安装孔位，建模时对箱体的壁厚、轴承安装孔、轴伸过孔的位置进行了精准定位，同时兼顾箱体的结构强度与轻量化需求，对支撑筋、安装法兰的结构做了合理优化。轴承、密封件等标准件均按照对应国标参数进行建模还原，保证装配时的配合关系准确，能够直观呈现轴系的支撑与密封结构。渲染阶段采用金属材质赋予各零部件真实质感，齿轮、轴类零件采用调质钢材质表现，箱体采用铸铁材质呈现，轴承部件区分内外圈与滚动体的材质差异，通过光影渲染清晰展现各部件的装配层次与结构细节。整体设计围绕正交轴动力换向的传动需求展开，完整还原了齿轮箱从动力输入、锥齿轮啮合传动到动力输出的全部传动路径，各部件的装配关系清晰明确，既能够直观展示锥齿轮换向齿轮箱的内部构造原理，也可为同类型传动装置的结构设计、装配验证提供直观的三维参考，帮助设计人员快速理解该类齿轮箱的结构布局与传动逻辑，验证轴系布置、齿轮啮合位置的合理性。
