集线器带轮法兰式曲轴结构三维设计

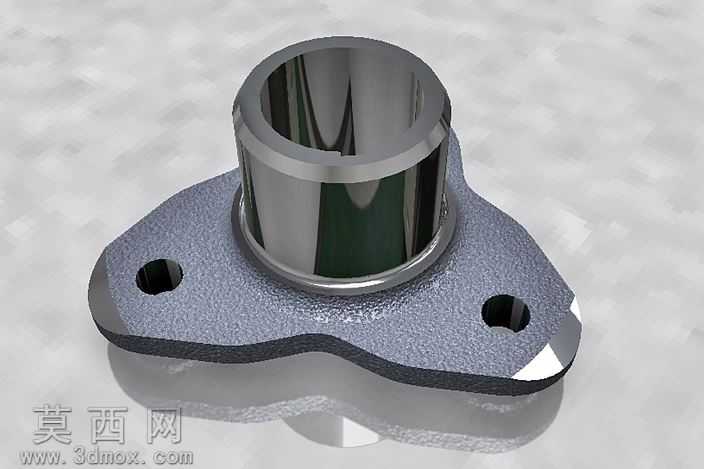

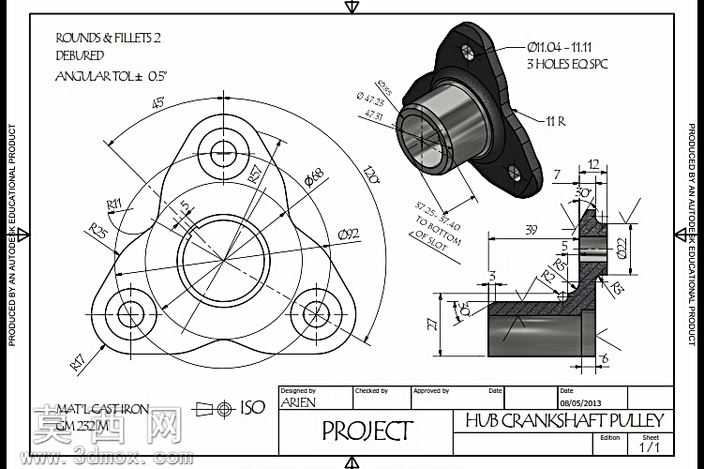

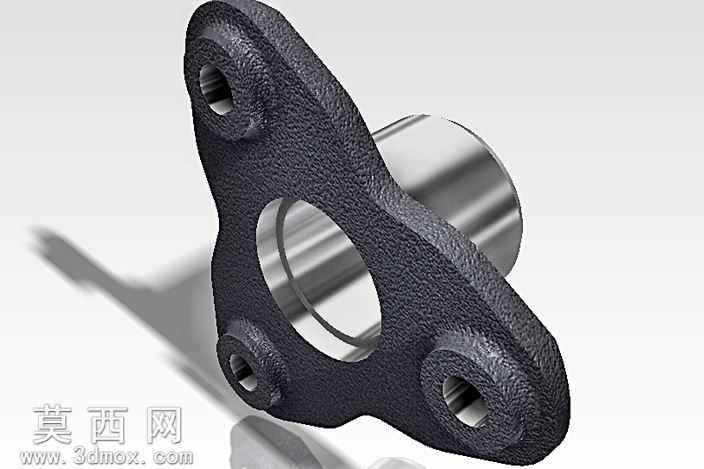

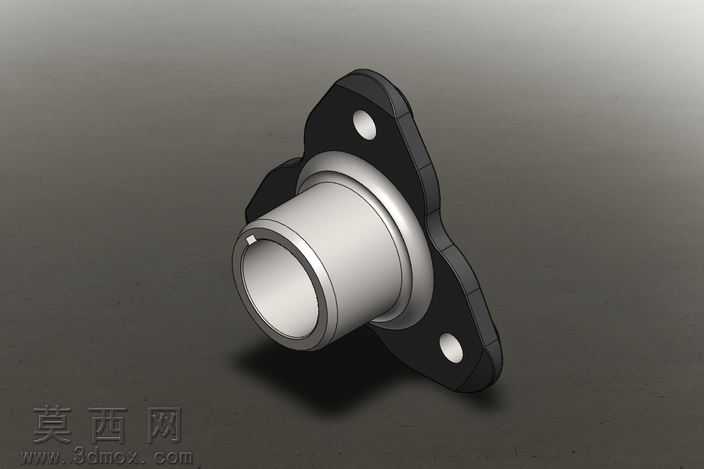

本作品为集线器配套的法兰式曲轴带轮零件，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循机械制图标准与机械加工工艺要求，完整还原零件的每一处结构细节。建模初始阶段先绘制核心基准草图，以零件中心轴线为定位基准，先完成主体回转结构的轮廓绘制，通过旋转特征生成带轮的筒状基体与法兰安装盘的基础形态，保证各回转面的同轴度公差符合设计要求。针对法兰盘上的三个均布安装孔，采用圆周阵列特征完成建模，严格保证三个孔的等分角度精度，孔位的位置度公差满足装配要求，同时对孔口做倒角处理，避免安装时应力集中。零件上的键槽结构采用拉伸切除特征完成，槽的宽度、深度与长度尺寸严格匹配传动轴的装配要求，槽口边缘做圆角过渡，减少传动过程中的应力集中风险。建模过程中对零件所有棱边按照图纸要求做圆角与倒角处理，外轮廓的过渡圆角分别按照R5、R7、R11等不同半径逐一完成，锐边统一做0.5mm的倒角去毛刺处理，完全符合实际加工的工艺要求。材质设定为可锻铸铁，在渲染环节调整材质的粗糙度、金属反光度参数，还原铸铁零件的哑光金属质感，同时对剖面视图区域做材质区分，清晰展示零件的内部壁厚与阶梯孔结构。设计过程中充分考虑零件的传动功能需求，带轮的外圆尺寸、安装法兰的定位尺寸、中心轴孔的配合公差都经过严谨校核，既保证与集线器其他组件的装配适配性，也满足动力传递过程中的结构强度要求，所有未注公差统一按照IT12级精度设定，符合通用机械零件的加工精度规范。模型同时配套完整的二维工程图，完整标注所有尺寸、形位公差、技术要求，清晰表达零件的结构形态与加工要求，可直接用于生产加工参考或教学演示使用。
