拉杆式双作用液压油缸三维结构设计

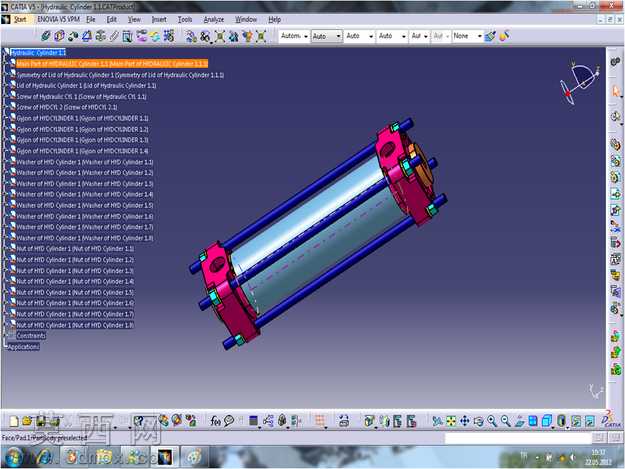

本作品为拉杆式双作用液压油缸的三维参数化建模成果，建模过程严格遵循液压元件设计规范，从结构原理出发完成全零件的特征构建与整体装配。建模阶段首先梳理液压油缸的核心组成逻辑，依次完成缸筒、前后端盖、活塞杆、活塞、密封组件、紧固拉杆、油口接头等全部零件的独立建模：缸筒部分采用薄壁圆筒特征构建，严格控制内壁粗糙度对应的建模精度，保证活塞往复运动的配合间隙符合液压传动的密封要求；前后端盖通过凸台、沉孔、密封槽等特征完成结构设计，预留的拉杆安装孔位与缸筒端面定位基准完全对齐，保证装配后整体同轴度误差控制在合理范围内；活塞杆采用阶梯轴结构设计，表面做硬质耐磨层对应的材质区分，活塞部位设置多道密封槽位，适配不同压力工况下的密封需求；紧固拉杆采用长杆加两端螺纹的特征构建，装配时通过同轴、面重合等约束完成端盖与缸筒的拉紧固定，还原真实产品的装配工艺逻辑。装配完成后对模型进行干涉检查，逐一验证活塞全行程运动过程中各零件无结构干涉，密封件与配合面的贴合度符合设计要求，油口位置的通油路径无结构遮挡，可直观展示压力油驱动活塞杆伸缩的工作原理。材质渲染阶段针对不同零件做差异化材质赋予：缸筒与端盖采用高强度铸钢材质，表面做氧化发黑的哑光金属质感处理；活塞杆采用镀铬抛光的亮面金属材质，还原真实产品的耐磨表面处理效果；密封件采用丁腈橡胶的深色哑光弹性材质，拉杆与紧固件采用镀锌防锈的金属质感，不同材质的区分让模型结构层次清晰，各部件的功能属性一目了然。整体设计兼顾结构合理性与展示直观性，完整还原了拉杆式液压油缸的内部构造与外部装配关系，可用于液压传动原理演示、产品结构校核、教学实训展示等场景，建模过程中保留了各零件的参数化特征，可根据实际工况需求调整缸径、行程、工作压力等核心参数，快速衍生出不同规格的油缸模型。
