航空用L型飞翼结构件三维设计

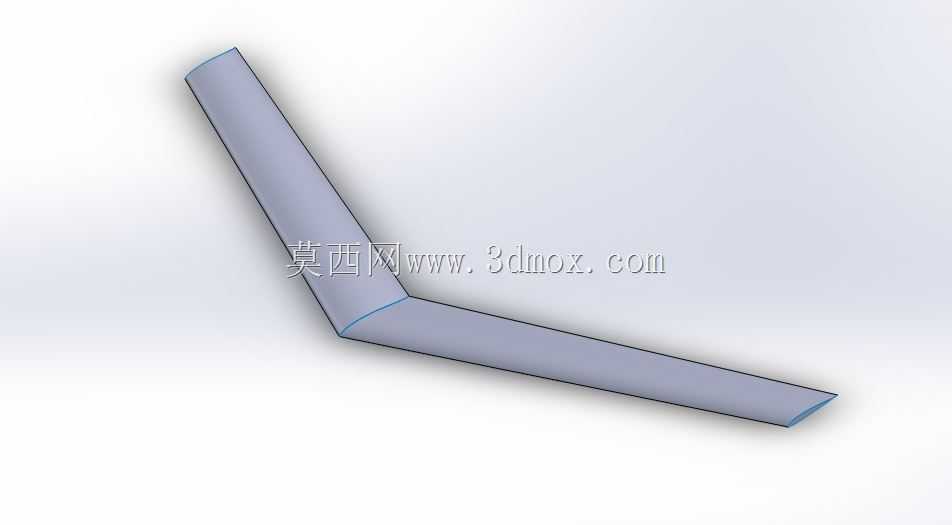

该飞翼构件主要应用于小型固定翼无人机、轻型实验类飞行器的翼身融合段，承担飞行过程中的气动升力生成、飞行姿态稳定的核心作用，区别于常规平直翼布局，该L型弯折结构可同时兼顾水平翼面的升力输出与垂直段的航向稳定效果，无需额外加装垂直尾翼即可降低飞行过程中的偏航力矩波动，适配低速长航时飞行场景的气动需求。从设计逻辑来看，该构件采用一体化翼型曲面成型思路，翼段截面选取低速工况下升阻比表现优异的平凸翼型，沿翼展方向做渐变收窄处理，弯折处采用大曲率顺滑过渡，避免飞行过程中翼面气流在折角位置产生过早分离，降低诱导阻力的同时提升翼面结构的整体刚度，减少飞行工况下的翼面颤振风险。安装边界层面，该构件的水平翼段根部预留与机身主体的连接贴合面，可通过胶接加螺栓紧固的方式与机身承力框连接，垂直翼段与水平翼段的夹角经过气动仿真校核，可在侧风工况下提供足够的航向恢复力矩，无需额外增加配重即可保证飞行姿态的自稳效果，整体翼面厚度沿展向逐步递减，在保证结构强度的前提下尽可能降低构件自重，提升飞行器的有效载荷占比。实际应用中，该类飞翼结构可适配最大起飞重量五公斤级的小型无人飞行器，翼面表面做光滑曲面处理，可降低飞行过程中的摩擦阻力，弯折段的内部可预留走线空间，用于布置航电设备的连接线路，无需在翼面额外开孔破坏气动完整性。结构设计阶段充分考虑了注塑或碳纤维热压成型的工艺可行性，翼面拔模斜度控制在合理区间，曲面过渡无锐角突变，可降低成型过程中的应力集中问题，构件的整体重心位置经过配平校核，安装后不会对整机的重心区间造成额外偏移，减少飞控系统的调参工作量。在地面测试环节，该结构可承受常规飞行工况下的气动载荷，弯折位置的结构强度经过受力仿真验证，可应对三到五级风况下的翼面弯矩，不会出现结构形变超限的问题，翼面的气动外形经过风洞测试优化，在低速巡航状态下可保持较高的升阻比，提升飞行器的续航表现。
