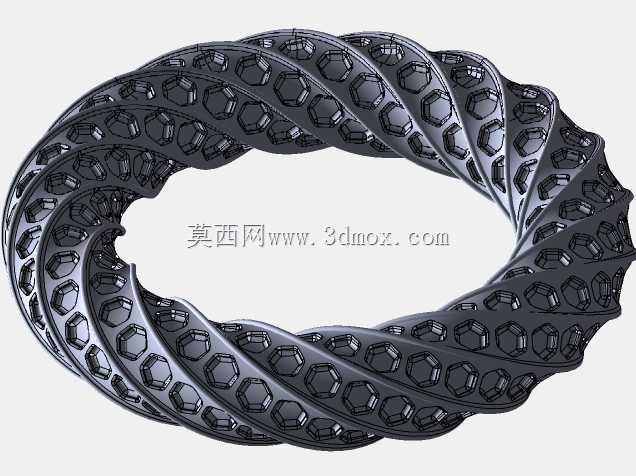

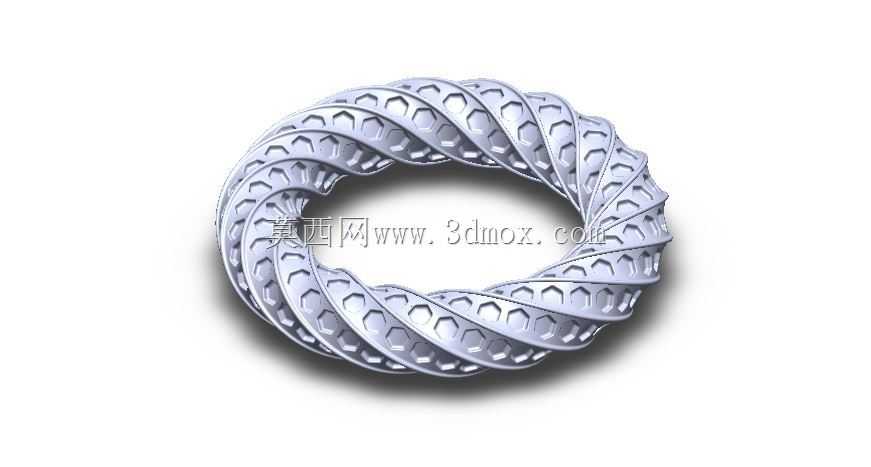

扭曲环面蜂窝镂空环形结构造型

　　该环形构件采用连续扭转的环面基体作为承载骨架，外表面沿环向均匀排布内凹六边形蜂窝单元，所有单元随环面曲率同步扭转，既保留蜂窝结构的高比刚度特性，又通过连续螺旋走向形成均匀的视觉肌理。从实际工程落地角度看，这类结构可直接用于轻量化机械护罩、通风散热环、流体整流栅以及装饰性工业构件，在需要兼顾减重、通透与结构强度的环形安装空间中具备明确使用价值。建模阶段首先需要确定环面的主回转半径与截面半径，二者共同决定构件的整体占位边界，设计时需预留与相邻轴套、法兰或壳体的装配间隙，避免扭转后的外凸棱边与周边零件发生干涉。蜂窝单元的排布不能简单采用平面投影阵列，必须贴合扭曲环面的UV参数方向，使每个六边形的边长按曲率变化做自适应修正，

　　防止局部单元出现拉伸变形、壁厚不均或尖角应力集中。壁厚控制需要结合成型工艺同步考虑：若采用机加工，需保证刀具可达性，内凹蜂窝底部应预留足够圆角；若采用增材制造，则要控制悬空面角度，减少支撑残留对外观和流道的影响。扭转角度的选择直接影响结构性能，过小的扭转会使蜂窝走向趋于普通环向阵列，通透方向单一；过大的扭转则会导致单元畸变，削弱六边形的力学稳定性。实际设计中可通过分段调整扭转速率，让蜂窝在环面不同位置保持近似一致的边长与内角，从而使整体受力更均匀。该构件在装配上通常以中心孔或环面端面作为定位基准，安装边界由最大外径、最小内径及轴向宽度共同限定。用于散热场景时，连续扭转的蜂窝通道可引导气流沿螺旋方向穿过环体，提升换热面积与扰流效果；用于防护或装饰场景时，镂空结构在降低重量的同时仍能维持环形整体的抗扭和抗压能力。建模过程中还需关注环面首尾衔接处的单元连续性，避免出现接缝错位、破面或重复面，为后续工程出图、网格划分和加工制造提供干净的几何基础。
