曲面蜂窝纹理圆盘防护构件结构设计

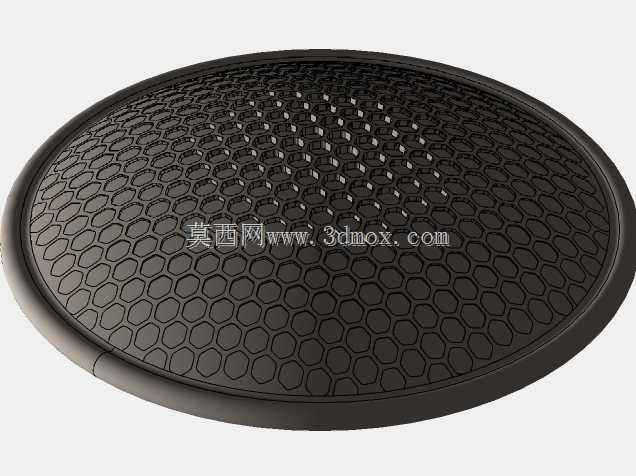

　　这类带曲面蜂窝纹理的圆盘构件，常作为声学传感设备、拾音装置的前端防护面板使用，在会议全向麦克风、工业声学检测传感器、户外环境噪声采集终端上都能见到同类结构的应用。从实际使用场景来看，这类构件首先要满足防护需求，阻挡外界灰尘、飞溅碎屑、意外触碰对内部敏感传感元件的损伤，同时还要尽可能降低对声波传递的阻碍，保证传感单元的信号采集精度。

　　设计这类曲面蜂窝结构时，首先要平衡结构强度与透波（透声）效率的关系：正六边形蜂窝单元本身具备极高的比强度，在相同板材厚度下，蜂窝排布的结构抗形变能力远高于均匀开孔的圆孔面板，尤其是在曲面基底上做蜂窝阵列排布时，每个六边形单元的边棱会形成连续的加强筋网络，即使面板整体厚度控制在1.5mm以内，也能承受日常使用中的按压、轻微磕碰，不会出现凹陷变形影响内部元件的问题。建模过程中需要先确定基底曲面的曲率，这类圆盘构件的曲面通常为平缓的球冠面，曲率半径根据安装腔体的尺寸匹配，边缘预留3-5mm宽度的平整安装边，安装边上均匀布置定位卡扣或者螺丝过孔，保证和设备壳体装配时的贴合度，避免出现装配缝隙影响外观与防护性能。

　　蜂窝单元的尺寸设计需要结合应用场景调整：用于室内声学传感的构件，蜂窝单元内切圆直径通常控制在3-5mm，单元壁厚0.3-0.5mm，这个尺寸区间既不会因为开孔过大让异物进入内部，也不会因为开孔过小产生额外的声阻，影响中高频声波的传递效率。曲面阵列时需要注意每个蜂窝单元的法向要和基底曲面保持垂直，避免出现单元侧壁倾斜导致的开孔率不均问题，建模时可以采用曲面填充阵列的方式，先在平面上完成标准蜂窝单元的排布，再通过曲面变形、包覆或者随形阵列的方式映射到球冠基底上，最后做单元之间的布尔合并，保证整个面板为一体化结构，没有拼接缝隙。

　　安装边界方面，这类圆盘构件的外径通常根据设备壳体的安装位确定，边缘的安装边厚度比蜂窝区域略厚0.5mm左右，装配时可以嵌入壳体的预留卡槽内，配合背部的防尘网实现IP54左右的防护等级，部分户外使用的型号还会在蜂窝结构表面做哑光喷塑处理，减少光线反射对光学传感元件的干扰，同时提升构件的耐磨损、抗腐蚀性能。实际选型时，需要根据内部传感单元的有效工作区域调整蜂窝区域的覆盖范围，保证传感单元的正前方全部为蜂窝开孔区域，边缘的实体安装边不会遮挡信号采集路径，同时要核算整个构件的重量，避免过重导致设备整体重心偏移，影响便携类传感设备的使用体验。
