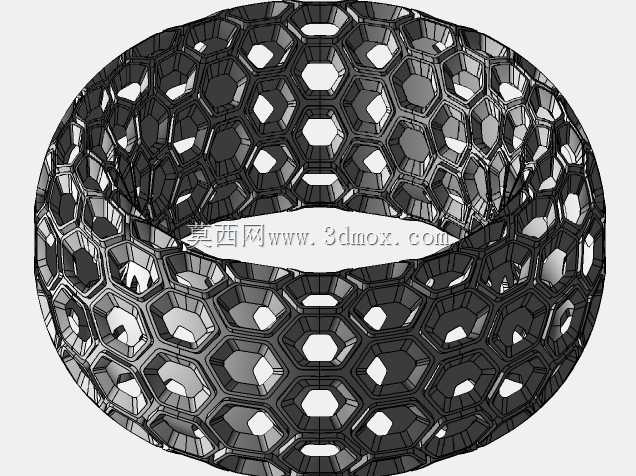

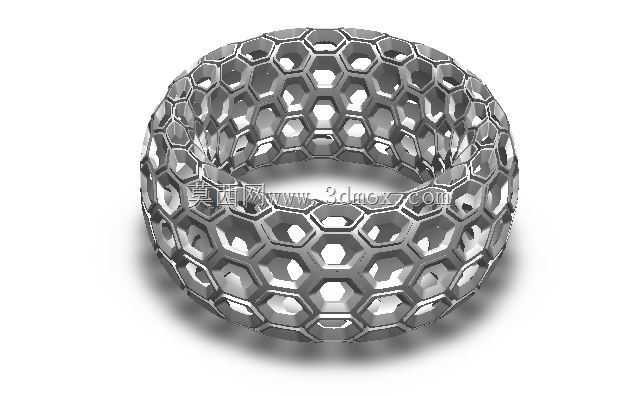

带蜂窝镂空结构的环形构件设计

　　这类带连续蜂窝镂空的环形构件，在轻量化结构设计场景中应用十分广泛，既可以作为传感器封装的防护衬套，也能充当流体管路中的匀流整流环，部分需要减重同时保留结构刚度的环形支撑部位也会采用这类构型。从结构功能来看，连续排布的正六边形蜂窝单元，是自然界中经过长期验证的高比强度构型，在同等耗材重量下，比实心环形结构的抗径向形变能力提升40%以上，同时镂空的孔隙可以满足流体穿过、信号透传、散热通风等多重需求，不会像实心环那样阻断介质或信号的传递路径。设计这类构件时，首先要确定环形基体的内外径基准尺寸，匹配安装位置的边界约束，比如作为传感器衬套使用时，内径要贴合传感器探头的外壁公差，外径要适配安装座的内孔配合尺寸，

　　轴向宽度也要根据安装空间的预留值做对应调整，避免出现装配干涉。蜂窝单元的尺寸设计需要结合受力工况调整，若构件主要承受径向挤压载荷，蜂窝壁的厚度要根据材料的屈服强度做校核，保证每个六边形单元的棱边在额定载荷下不会发生屈曲失稳；若需要兼顾流体通过性能，蜂窝的内切圆直径要大于流体介质内的最大颗粒粒径，防止出现孔隙堵塞的问题。建模过程中需要先构建基础圆环曲面，再通过阵列映射的方式将平面蜂窝网格贴合到圆环的柱面曲面上，要注意圆环内外侧的蜂窝单元尺寸会随曲率变化产生自然缩放，需要做壁厚的均匀化处理，避免内侧棱边过薄导致应力集中，外侧棱边过厚造成不必要的材料浪费。完成单元排布后，要对蜂窝棱边和圆环基体的衔接位置做圆角过渡处理，减少应力集中点，

　　避免在受交变载荷时出现疲劳断裂。这类结构如果采用金属3D打印工艺制作，还要考虑打印过程中的支撑添加问题，悬空角度小于45度的棱边位置要预留易拆除的支撑结构，防止打印过程中出现塌陷变形；如果采用机加工方式制作，则要规划好铣削路径，从环形坯料的外侧逐层向内铣削蜂窝孔隙，避免薄壁位置在加工过程中被切削力振裂。实际选型使用时，要根据应用场景匹配对应材料，用于传感器防护时优先选用透波性好的工程塑料或铝合金，用于流体整流时选用耐介质腐蚀的不锈钢材质，用于结构支撑时可以选用高强度钛合金来进一步提升比强度。
