全周包裹式传感元件封装结构设计

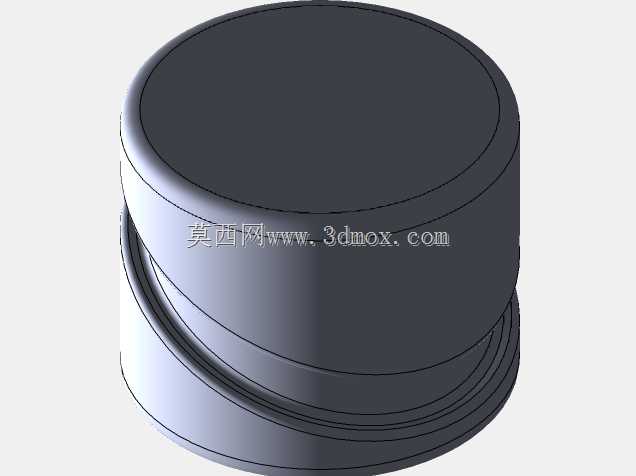

　　这类全周包裹的圆柱式封装结构，多应用在工业现场的接触式传感检测场景中，比如旋转轴的扭矩监测、环形工位的位置触发、狭小安装空间内的接近感应场景，区别于常规单侧封装的传感元件，360度全周包裹的结构可以避免安装时的角度对位问题，不管壳体随安装基座怎么周向转动，内部的感应单元都能通过包裹层实现全方向的信号传递，不会出现感应盲区。从结构设计逻辑来看，整体采用阶梯式圆柱外形，底部做了收窄的定位台，这个定位台阶的尺寸是严格匹配安装孔的公差带设计的，安装时可以直接卡入预设的安装沉孔，不需要额外做周向防转结构，靠台阶的配合面就能实现安装定位，上部的大直径圆柱段是内部元件的容纳腔，壁厚均匀，不管是采用注塑成型还是金属车削加工，

　　都能避免壁厚不均导致的收缩变形或者应力集中问题。上下壳体的配合面做了斜向的搭接结构，不是常规的直口对接，这种斜向配合在装配时可以自动导正，同时配合面的接触面积更大，配合全周包裹的封装工艺，能实现更好的密封效果，在有切削液、粉尘的工业现场使用时，能有效阻挡杂质进入壳体内部，保护内部的感应元件与电路。在实际选型适配时，要注意整体的外径尺寸不能超过安装工位的径向边界，底部定位台的高度要和安装板的厚度匹配，保证安装后壳体的上端面不会和周边运动部件发生干涉，因为是全周感应的结构，安装时不需要刻意对准感应方向，只要保证定位台阶完全卡入沉孔，轴向压紧固定即可，比常规的单向传感器安装效率提升不少。结构的圆角过渡都做了统一的R角处理，没有尖锐的棱角，

　　一方面是加工时避免应力集中，提升壳体的抗冲击能力，另一方面在装配走线时也不会划伤线缆的绝缘层。这种包裹结构的设计，还能在壳体与内部元件之间填充缓冲导热材料，全周的包裹层可以让填充材料均匀分布，既可以缓冲设备运行时的振动冲击，也能把内部元件工作产生的热量均匀通过壳体散发出去，避免局部积热影响传感精度。
